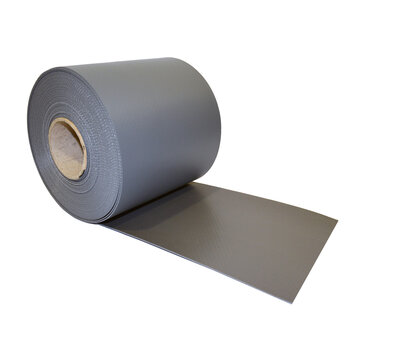

DANOPOL HS 1.5 COVERSTRIP
Lámina sintética a base de PVC plastificado.
Variaciones de producto:
DANOPOL HS 1.5 COVERSTRIP es una lámina sintética a base de PVC plastificado, fabricada mediante calandrado y reforzada con una armadura de malla de fibra de poliéster. Esta lámina es resistente a la intemperie y los rayos U.V.
Campo de Aplicación
- Impermeabilización de canales (EN 13362).
- Impermeabilización de cubiertas con sistemas de fijación mecánica (EN 13956).
- Impermeabilización de embalses y presas (EN 13361).
- Impermeabilización frente a fluidos en la construcción de túneles y estructuras subterráneas (EN 13491).
Ventajas y Beneficios
- Buena absorción de movimientos estructurales.
- Elevada resistencia a la tracción.
- Elevada resistencia al punzonamiento.
- Soldadura por aire caliente o disolvente THF (Sistema libre de llama).
- Gran elasticidad.
- Gran resistencia al desgarro.
- Permite adaptarse a cualquier tipo de geometría.
- Resistente a los rayos UV.
- Sistema con Declaración Ambiental de Producto (EPD), ecoetiqueta tipo 3.
- Sistema fijado mediante fijación metálica, plástica o inducción.
Soporte
- Cubierta metálica tipo deck.
- Sobre impermeabilización existente.*
- Paneles de aislamiento*
- Soportes de hormigón
- Soportes de madera
- Soportes de mortero
Modo de empleo
Preparación del soporte: La superficie del soporte base deberá ser resistente, uniforme, lisa, estar limpia, seca y carecer de cuerpos extraños.
Indicaciones Importantes y Recomendaciones
- Anclaje en el encuentro entre dos planos: el anclaje se hará linealmente. La línea de fijación se instalará lo más cerca posible del ángulo y nunca estará situada a una distancia mayor que 20 cm de la confluencia o encuentro.
- Anclaje en el peto: en las membranas fijadas con flejes o perfiles, estos han de ser instalados dejando en los puntos de unión una holgura para que la lámina pueda absorber los movimientos debidos a efectos térmicos. Éstas holguras se cubrirán mediante una tira de la lámina impermeabilizante, debiendo quedar suelta encima de la ranura.
- Cuando la entrega se realice mediante perfiles colaminados fijados en el borde superior de la banda que sube por el paramento, deben estar provistos de una pestaña, al menos en su parte superior, que sirva de base a un cordón o sellado elástico e imputrescible con Elastydan PU 40 Gris, que cubra la ranura entre el perfil y el muro. Si en la parte inferior no lleva pestaña, la arista deberá estar completamente redondeada, para evitar que pueda dañarse la lámina.
- El anclaje de las pletinas o perfiles en el faldón se realizará mediante tacos tirafondos, cuando el soporte base es de materiales pétreos, o mediante tornillos autorroscantes, cuando se trate de soportes de madera o de chapa. En este último caso también pueden emplearse remaches. Los tacos, tornillos o remaches que fijen estos perfiles, nunca estarán a una distancia entre sí mayor que 20 cm y tendrán que soportar por punto de anclaje, una carga cortante admisible de 480N. Cuando no sea posible fijar las pletinas en un soporte blando (paneles aislantes, hormigón celular, etc.), podrá hacerse el anclaje perimétrico por medio de perfiles en forma de ángulo, fijados al paramento. En este caso las fijaciones tendrán que estar a una distancia entre sí menor de 10 cm, para compensar el esfuerzo que pasa a ser de tracción en lugar de cortante
- El elemento de fijación debe ser adecuado al material de que esté hecho el soporte. Se comprobará la resistencia a la tracción del elemento de fijación al soporte resistente para garantizar una correcta fijación mecánica. Los elementos de fijación deben soportar por punto de anclaje una carga a tracción admisible mayor que 600N. Como la membrana es el elemento más externo del sistema de impermeabilización, debe calcularse su estabilidad frente a la presión dinámica del viento en función de la forma del edificio, de su altura sobre el terreno, de su situación topográfica, y de la zona específica de la cubierta.
- En proyectos de rehabilitación sobre antiguas impermeabilizaciones, puede ser necesario la eliminación de materiales existentes o el empleo de capas separadoras adecuadas (geotextiles, capas de mortero, films de polietileno, etc...).
- Este producto puede formar parte de un sistema de impermeabilización, por lo que se deberán tener en cuenta todos los documentos a los que haga referencia el Manual de Soluciones de Danosa, así como toda la normativa y legislación de obligado cumplimiento al respecto.
- Existe una gama de productos auxiliares para utilizar con la membrana (sellador Elastydan PU 40 Gris, adhesivo DANOPOL ADHESIVE, perfiles colaminados, esquinas, rincones, cazoletas, pasatubos, etc).
- La soldabilidad y calidad de la soldadura dependen de las condiciones atmosféricas (temperatura, humedad), condiciones de soldadura (temperatura, velocidad, presión, limpieza previa) y por el estado superficial de la membrana (limpieza, humedad). Por ello deberá ajustarse la máquina de aire caliente para obtener un correcto ensamblamiento.
- Para evitar incompatibilidades químicas, se dispondrá una capa separadora geotextil DANOFELT PY 300 o superior entre esta lámina y: Productos bituminosos, o sintéticos TPO/FPO y EPDM, productos con base de poliestireno extruidos (XPS) o expandido (EPS), PU rígido o espumado, etc...
- Se deberá hacer un control riguroso de las soldaduras, una vez haya enfriado la superficie por medio de un punzón. En el caso de detectar alguna irregularidad en una soldadura de aire caliente, deberá repasarse con el mismo procedimiento antes descrito.
- Se deberá prestar especial atención a la ejecución de los puntos singulares, como pueden ser petos (encuentros con elementos verticales y emergentes), desagües, juntas de dilatación, etc...
- Se deberán tomar las medidas de seguridad oportunas ya que durante los trabajos de soldadura se produce el desprendimiento de vapores que pueden llegar a ser irritantes.
Manipulación, Almacenaje y Conservación
- El producto debe almacenarse en un lugar seco y protegido de la lluvia, el sol, el calor y las bajas temperaturas.
- El producto se utilizará por orden de llegada a la obra.
- Este producto no es tóxico ni inflamable.
- Fácil de cortar para adaptar las dimensiones a la obra.
- No deben realizarse trabajos de impermeabilización cuando las condiciones climatológicas puedan resultar perjudiciales, en particular cuando esté nevando o haya nieve o hielo sobre la cubierta, cuando llueva o la cubierta esté mojada, humedad superficial > 8% , o cuando sople viento fuerte.
- No deben realizarse trabajos de soldadura cuando la temperatura ambiente sea menor que -5ºC para soldadura con aire caliente, ni menor que +5ºC para soldadura con THF ó con Adhesivos.
- Se conservará en su embalaje original, en posición horizontal y todos los rollos paralelos (nunca cruzados), sobre un soporte plano y liso.
- Danosa recomienda consultar la ficha de seguridad de este producto que está disponible permanentemente en danosa.com, o bien puede solicitarse a nuestro Departamento Técnico.
- En todos los casos, deberán tenerse en cuenta las normas de Seguridad e Higiene en el trabajo, así como las normas de buena práctica de la construcción.
- Para cualquier aclaración adicional, rogamos consultar con nuestro departamento técnico.
Aviso
- Las informaciones contenidas en este documento y en cualquier otro asesoramiento proporcionado, están dadas de buena fe, basadas en el conocimiento actual y la experiencia de DANOSA cuando los productos son correctamente almacenados, manejados y aplicados, en situaciones normales y de acuerdo a las recomendaciones de DANOSA. La información se aplica únicamente a la (s) aplicación (es) y al (los) producto (s) a los que se hace expresamente referencia. En caso de cambios en los parámetros de la aplicación, o en caso de una aplicación diferente, consulte el Servicio Técnico de DANOSA previamente a la utilización de los productos DANOSA. La información aquí contenida no exonera la responsabilidad de los agentes de la edificación de ensayar los productos para la aplicación y uso previsto, así como de su correcta aplicación conforme a la normativa legal vigente. Los pedidos son aceptados en conformidad con los términos de nuestras vigentes Condiciones Generales de Venta. DANOSA se reserva el derecho de modificar, sin previo aviso, los datos reflejados en la presente documentación.Página web: www.danosa.com E-mail: info@danosa.com Teléfono: +34 949 88 82 10
Presentación
- Largo (cm): 2000
- Norma medición longitud: EN 1848-2
- Ancho (cm): 20
- Norma medición ancho: EN 1848-2
- Color: Gris claro
- Espesor (mm): 1,5
- Superficie (m²): 4
- Código de producto: 210145
Datos Técnicos
Concepto | Valor | Norma |
---|---|---|
Masa nominal (kg/m²) | 2 | - |
Comportamiento a fuego externo | Broof (t3)-Broof (t1) | EN 13501-5 |
Estabilidad dimensional longitudinal y transversal (%) | < 0.3 | EN 1107-2 |
Permeabilidad al vapor de agua (m) | 20.000 ± 30% | EN 1931 |
Plegabilidad a baja temperatura (ºC) | < -30 | EN 495-5 |
Reacción al fuego | E | EN 13501-1 |
Resistencia a la carga estática; método A (soporte flexible) (kg) | > 55 | - |
Resistencia a la carga estática; método B (soporte duro) (kg) | > 55 | EN 12730 Método B |
Resistencia a la penetración de raíces | PND | EN 13948 |
Resistencia a la tracción longitudinal y transversal (N/5cm) | > 1100 | EN 12311-2 Método A |
Resistencia al desgarro longitudinal (N) | > 250 | EN 12310-2 |
Resistencia al desgarro transversal (N) | > 250 | EN 12310-2 |
Resistencia al impacto; método A - duro (mm) | > 700 | EN 12691 |
Resistencia de los solapes (Cizallamiento de los solapes) (N/50mm) | > 950 | EN 12317-2 |
Resistencia de los solapes (Pelado del solape) (N/50mm) | > 250 | EN 12316-2 |
Sustancias peligrosas | PND | - |
Datos Técnicos Adicionales
Concepto | Valor | Norma |
---|---|---|
Defectos visibles | Pasa | EN 1850-2 |
Espesor mínimo nominal (mm) | 1.5 (-5%; +10%) | EN 1849-2 |
Masa (kg/m²) | 2.0 (-5%; +10%) | EN 1849-2 |
Pérdida de alargamiento a la rotura (UV 5000 h) (%) | < 10< 10 | EN 1297, EN 12311-2EN 1297, EN 12311-2 |
Pérdida de plastificantes (variación de masa a 30 días) (%) | < 4.5 | EN ISO 177 |
Planeidad (mm) | < 10 | EN 1848-2 |
Rectitud (mm) | < 50 | EN 1848-2 |
Resistencia al punzonamiento estático (N) | > 1200 | UNE 104416 (b) |
Normativa y Certificación
- Conforme a la norma UNE- EN 13491 de Barreras geosintéticas. Requisitos para su utilización como membranas de impermeabilización frente a fluidos en la construcción de túneles y obras subterráneas.
- Conforme a la norma UNE-EN 104416 de Materiales sintéticos. Sistemas de impermeabilización de cubiertas realizados con membranas impermeabilizantes formadas con láminas sintéticas flexibles. Instrucciones, control, utilización y mantenimiento.
- Conforme a la norma UNE-EN 13361 de Barreras geosintéticas. Requisitos para su utilización en la construcción de embalses y presas.
- Conforme a la norma UNE-EN 13362 de Barreras geosintéticas. Requisitos para su utilización en la construcción de canales.
- Conforme a la norma UNE-EN 13956 de Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubiertas.
- Conforme a la norma UNE-EN 13967 de Láminas anticapilaridad plásticas y de caucho, incluidas las láminas plásticas y de caucho que se utilizan para la estanquidad de estructuras enterradas.
- Cumple con los requisitos del marcado CE.
- Dispone de Declaración Ambiental de Producto DAP No. S-P-00691.
- ETE 10/0054 “DANOPOL HS FM”.
Información Medioambiental
Concepto | Valor | Norma |
---|---|---|
Contenido reciclado posterior al consumidor (%) | NDP | - |
Contenido reciclado previo al consumidor (%) | NDP | - |
Lugar de fabricación | Fontanar - Guadalajara (España) | - |
