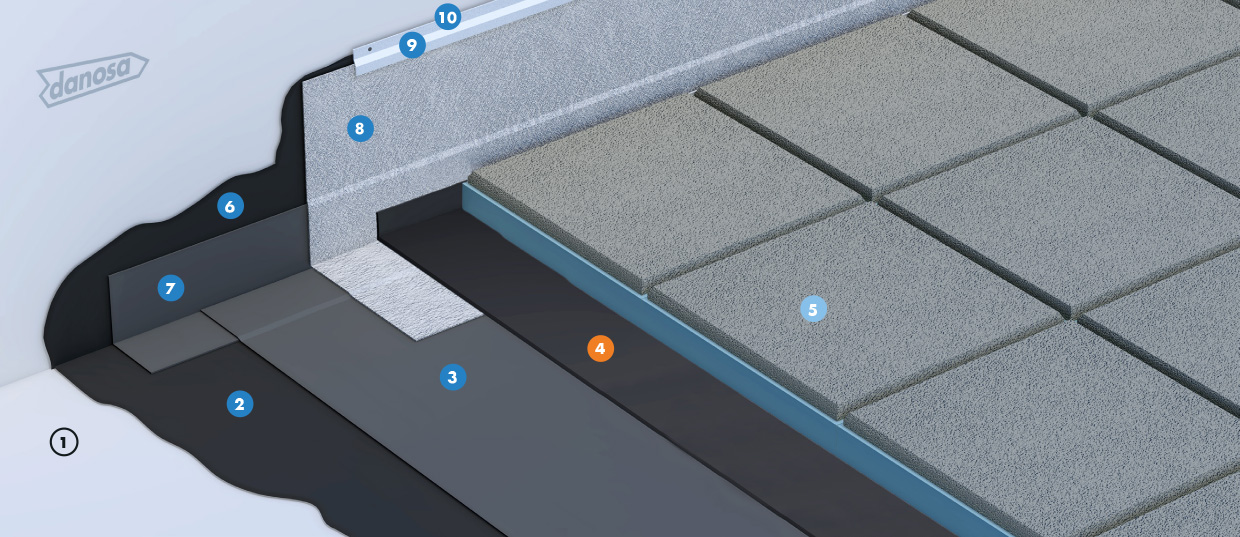

ACU4

Cubierta plana acústica transitable

  • Impermeabilización: Membrana bituminosa monocapa adherida (APP)
  • Aislamiento térmico: Poliestireno extruido (XPS)
  • Aislamiento acústico: Polietileno reticulado
  • Acabado: Pavimento aislante
Compartir

Protección frente al ruido

IMPACTODAN

Ahorro de energía

DANOLOSA

Estanqueidad al agua

IMPERDAN FP 48 P

Protección frente al ruido Estanqueidad al agua Rehabilitación Sostenibilidad Ahorro de energía

Ventajas

  • Compatibiliza la impermeabilización, el aislamiento térmico y acústico de la cubierta donde se instale maquinaria.
  • Asegura el ruido de impacto de las cubiertas transitables.
  • Betún modificado con plegabilidad -5 ºC.
  • Productos asfálticos fabricados con estándares europeos.
  • Impermeabilización de gran durabilidad.
  • Aplicación mediante soplete de gas propano.
  • Impermeabilización monocapa adherida.
  • Gran resistencia mecánica.
  • Sistema de cubierta invertida que mejora la durabilidad de la impermeabilización y evita condensaciones entre capas.
  • Acabado en pavimento aislante.
  • Declaración Ambiental de Producto.
  • Aplicación

  • Edificios logísticos e industriales.
  • Cubiertas técnicas de edificios de pública concurrencia: centros comerciales.
  • Edificios residenciales públicos o privados.
  • Edificios para docencia: colegios, universidades, guarderías.
  • Edificios administrativos y corporativos.
  • Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.
  • Prescripciones técnicas

    FunciónProductoDescripciónPropiedadValor
    ImprimaciónCURIDAN®Imprimación bituminosa de base acuosa.Adherencia≥ 0,3 kg/m²
    ImpermeabilizaciónIMPERDAN® FP 48 PLámina bituminosa de betún modificado (APP plegabilidad -5ºC) con armadura de fieltro de poliéster y terminación inferior y superior en film plástico.EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
    Aislamiento acústico a ruido de impactoIMPACTODAN® 5Lámina de polietileno reticuladoΔLn> 20 dBA
    Pavimento aislanteDANOLOSA®Pavimento aislante y drenante de 50x50 cm, compuesto de hormigón poroso y base de poliestireno extruido.Conductividad térmica (EN 12667)λ = 0,034 W/m·K

    Unidad de Obra

    Cubierta plana invertida pavimentada con DANOLOSA® y aislamiento acústico de cubierta transitable para peatones formada por:
    Imprimación bituminosa de base acuosa, 0,3 kg/m2, CURIDAN®, lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 oC), con terminación en film plástico, con armadura de fieltro de poliéster, de 4,8 kg/m2, IMPERDAN® FP 48 P adherida al soporte con soplete; lámina de espuma de polietileno reticulado 5 mm de espesor, IMPACTODAN® 5; pavimento aislante DANOLOSA®.
    Incluye parte proporcional de solape en el encuentro vertical: Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m2, CURIDAN®; banda de refuerzo en peto con IMPERDAN® FP 3 MM AP y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzada, de 4 kg/m2, IMPERDAN® FP 40 GP, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por imprimación bituminosa de base acuosa, 0,3 kg/m2, CURIDAN®; lámina bituminosa de adherencia terminación en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia. Junta de dilatación consistente en imprimación bituminosa de base acuosa, 0,3 kg/m2, CURIDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con plastómeros APP, con terminación en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con plastómeros APP, con terminación en arena, con armadura de fieltro de poliéster, 3 mm, IMPERDAN® FP 3 MM AP.
    Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/16. Puesta en obra conforme a DIT nº 550R/16 y norma UNE 104401.
