ACU5
Cubierta plana acústica transitable
- Impermeabilización: Membrana PVC no adherida
- Aislamiento térmico: Poliestireno extruido (XPS)
- Aislamiento acústico: Polietileno reticulado
- Acabado: Pavimento aislante

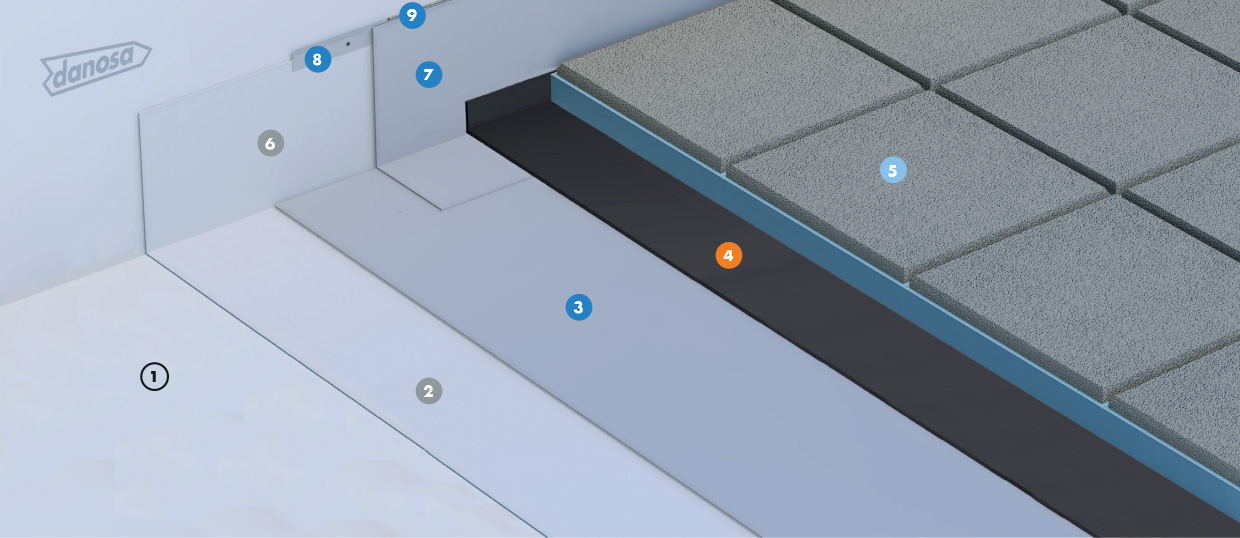

Cubierta
- 1 Soporte de impermeabilización
- 2 Capa separadora geotextil DANOFELT® PY 300
- 3 Lámina impermeabilizante DANOPOL® FV 1.2
- 4 Aislamiento acústico IMPACTODAN® 5
- 5 Pavimento aislante DANOLOSA®
Perimetral
- 6 Capa antipunzonante geotextil DANOFELT® PY 300
- 7 Banda de terminación DANOPOL® FV 1.2
- 8 Perfil de sujeción colaminado DANOSA® TIPO B
- 9 Sellado elástico ELASTYDAN® PU 40 Gris
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Separación | DANOFELT® PY 300 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 300 g/m² |
Impermeabilización | DANOPOL® FV 1.2 | Lámina termoplástica de PVC no adherida de alta durabilidad con refuerzo de fibra de vidrio. | EN 13956: Láminas flexibles para impermeabilización. | |
Aislamiento acústico a ruido de impacto | IMPACTODAN® 5 | Lámina de polietileno reticulado. | ΔLn | > 20 dBA |
Pavimento aislante | DANOLOSA® | Pavimento aislante y drenante de 50x50 cm, compuesto de hormigón poroso y base de poliestireno extruido. | Conductividad térmica (EN 12667) | λ = 0,034 W/m·K |
Unidad de Obra
Cubierta plana pavimentada con DANOLOSA® constituida por:
Capa separadora formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con refuerzo de fibra de vidrio, de 1,2 mm de espesor DANOPOL® FV 1.2; lámina de espuma de polietileno reticulado 5 mm de espesor, IMPACTODAN® 5; pavimento aislante DANOLOSA®.
Incluye parte proporcional de solape en el encuentro vertical, parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,2 mm de espesor, DANOPOL® FV 1.2; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado superior de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO nº 551R/15. En conformidad con el CTE. Puesta en obra conforme a DIT nº 551R/15 y UNE 104416.
Capa separadora formada por geotextil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por lámina termoplástica de PVC con refuerzo de fibra de vidrio, de 1,2 mm de espesor DANOPOL® FV 1.2; lámina de espuma de polietileno reticulado 5 mm de espesor, IMPACTODAN® 5; pavimento aislante DANOLOSA®.
Incluye parte proporcional de solape en el encuentro vertical, parte proporcional de encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: capa antipunzonante geotextil DANOFELT® PY 300; lámina termoplástica de PVC, de 1,2 mm de espesor, DANOPOL® FV 1.2; perfil de chapa colaminada DANOSA® TIPO B fijada mecánicamente al paramento y cordón de sellado superior de poliuretano mediante ELASTYDAN® PU 40 GRIS entre el paramento y el perfil de chapa colaminada. Encuentros entre tres planos de impermeabilización formados por piezas de refuerzo de membrana de PVC DANOPOL® del mismo color en RINCONES y ESQUINAS. Encuentros con sumideros formado por: CAZOLETA DANOSA® prefabricada de PVC del diámetro necesario provista de ala para ser soldada a la membrana impermeabilizante.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) DANOPOL® PENDIENTE CERO nº 551R/15. En conformidad con el CTE. Puesta en obra conforme a DIT nº 551R/15 y UNE 104416.
