Divisoria
- 1 Placa de yeso laminado de 1
- 2 Aislamiento acústico M.A.D.® 6
- 3 Placa de yeso laminado de 1
- 4 Estructura de yeso laminado
- 5 Placa de yeso laminado de 15 m
- 6 Aislamiento acústico Lana de roca
Ventajas
Aplicación

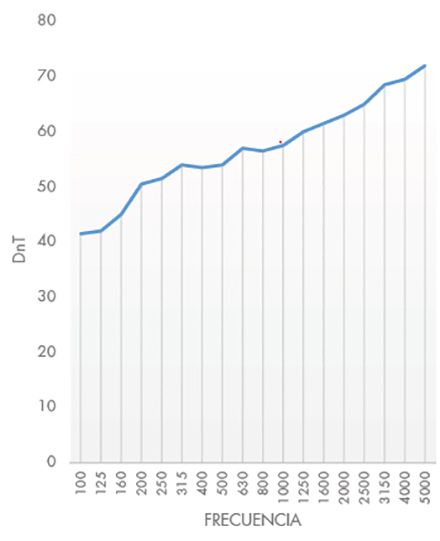

Gráfica
Prescripciones técnicas
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Aislamiento acústico antiresonante | M.A.D.® 6 | Lámina bituminosa de alta densidad. | ΔRA entre elementos rígidos | 5 dBA |
| Aislamiento acústico absorbente a medias y altas frecuencias | Lana de roca | Panel desnudo de lana de roca. | RA | 40 - 61 dBA |
Recomendaciones
Nota: Esta ficha está incluida dentro de un sistema acústico de caja dentro de caja. Ver cuadro.
Unidad de Obra
Aislamiento acústico de divisoria de doble tabique de yeso laminado resistente al fuego formado por:
Placa de yeso laminado de 12,5 mm fijada a la estructura mediante tornillos rosca-chapa y sellada; Membrana Acústica de 5,6 mm de espesor M.A.D.® 6 grapada a la primera placa; fijación a la estructura de la segunda placa de yeso laminado de 12,5 mm de espesor mediante tornillos rosca-chapa; colocación de material absorbente en su interior a base de lana de roca de 70 kg/m³ de densidad; placa de yeso laminado tipo FOC de 15 mm de espesor fijado con tornillo rosca-chapa a la 1ª estructura; separada al menos 1 cm de la placa de yeso laminado tipo FOC de 15 mm, colocación de la segunda estructura; colocación de material absorbente en su interior a base de lana de roca de 70 kg/m³ de densidad; fijación placa de yeso laminado de 12,5 mm fijada a la estructura mediante tornillos rosca-chapa y sellada; Membrana Acústica de 5,6 mm de espesor M.A.D.® 6 grapada a la primera placa; fijación a la estructura de la segunda placa de yeso laminado de 12,5 mm de espesor mediante tornillos rosca-chapa, totalmente sellado e instalado, listo para recibir el acabado.
Placa de yeso laminado de 12,5 mm fijada a la estructura mediante tornillos rosca-chapa y sellada; Membrana Acústica de 5,6 mm de espesor M.A.D.® 6 grapada a la primera placa; fijación a la estructura de la segunda placa de yeso laminado de 12,5 mm de espesor mediante tornillos rosca-chapa; colocación de material absorbente en su interior a base de lana de roca de 70 kg/m³ de densidad; placa de yeso laminado tipo FOC de 15 mm de espesor fijado con tornillo rosca-chapa a la 1ª estructura; separada al menos 1 cm de la placa de yeso laminado tipo FOC de 15 mm, colocación de la segunda estructura; colocación de material absorbente en su interior a base de lana de roca de 70 kg/m³ de densidad; fijación placa de yeso laminado de 12,5 mm fijada a la estructura mediante tornillos rosca-chapa y sellada; Membrana Acústica de 5,6 mm de espesor M.A.D.® 6 grapada a la primera placa; fijación a la estructura de la segunda placa de yeso laminado de 12,5 mm de espesor mediante tornillos rosca-chapa, totalmente sellado e instalado, listo para recibir el acabado.
Descarga de documentación del sistema DIV5
