SUF5

Suelo flotante para sobrecarga de uso

Aislamiento acústico: Lana de roca / Polietileno reticulado / Amortiguador
Acabado: Pavimento

Protección frente al ruido

IMPACTODAN

Descargas

Ficha Técnica

BIM

Suelo

1 Forjado existente
2 Aislamiento acústico Lana de roca
3 Amortiguador de caucho
4 Aislamiento acústico IMPACTODAN® 10
5 Aislamiento acústico Cinta de sellado 70
6 Mortero autonivelante ARGONIV® 420 Élite
7 Aislamiento acústico Desolidarizador perimetral 200
8 Adhesivo cementoso ARGOCOLA® Élite 500
9 Pavimento cerámico
10 Mortero de rejuntado ARJUNT® Universal

Descripción Características técnicas y medidas Herramientas, guías y descargas

Ventajas

Cumple in situ con los requerimientos de los Ayuntamientos que supongan un aislamiento global hacia piso inferior > 65 dBA.

Cumple in situ con los requerimientos de los Ayuntamientos para un ruido de impacto L’nTw< 30 dB hacía planta superior.

El sistema idóneo para la amortiguación de ruidos de impacto a bajas frecuencias.

La lámina de polietileno reticulado protege de la humedad y mejora la amortiguación del sistema.

El mortero armado con mallazo permite construir sobre el suelo flotante toda la tabiquería interior disminuyendo puentes acústicos.

El amortiguador evita que se saturen los materiales cuando exista sobrecarga de uso.

Aplicación

Salas de máquinas.

Locales musicales: pubs, bares de copas, karaoke, discotecas, salones de bodas.

Escuelas de baile (escuelas de flamenco, consultar D.T.).

Gimnasio.

Imprentas.

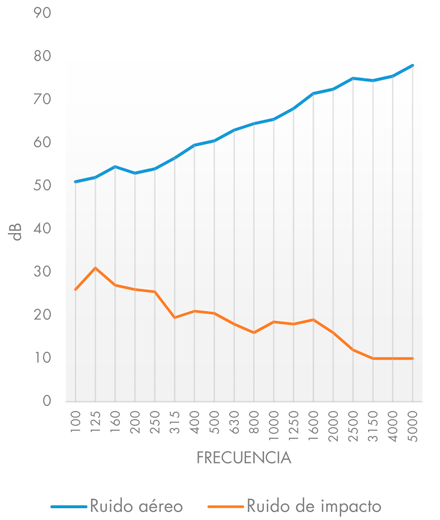

Gráfica

Prescripciones técnicas

Función	Producto	Descripción	Propiedad	Valor
Aislamiento acústico a ruido de impacto y aéreo	Lana de roca	Panel desnudo de lana de roca de densidad ≥100 kg/m³.	ΔLW ------ ΔRA	30 dB ------ 6-9 dBA (según espesor del mortero)
Aislamiento acústico a ruido de impacto	IMPACTODAN® 10	Lámina de polietileno químicamente reticulado y espumado.	ΔLW	19 dB
Recrecido	ARGONIV® 420 Élite*	Mortero autonivelante de secado rápido.	Rendimiento	108 kg/m²
Adhesivo cementoso	ARGOCOLA® ÉLITE 500	Adhesivo cementoso C2TE S1 deformable.	Rendimiento	6 kg/m²
Rejuntado	ARJUNT® UNIVERSAL	Mortero de rejuntado para cerámica CG2 AW.	Rendimiento	0,64 kg/m²

Recomendaciones

Nota: Esta ficha está incluida dentro de un sistema acústico de caja dentro de caja. Ver cuadro.

*ARGONIV® 420 Élite precisa de una capacitación mínima para ejecutar las partidas de obra correctamente. Consulte al Dpto. Técnico de Danosa.

Unidad de Obra

Aislamiento acústico a baja frecuencias sobre forjado formado por:
Distribución de amortiguadores de caucho según sobrecarga de uso entre panel de lana de roca de densidad 100 kg/m3 y espesor 30 mm y protegido por lámina de polietileno reticulado y espumado de celda cerrada, de 10 mm de espesor, IMPACTODAN® 10 fijado entre sí con cinta de polietileno reticulado de 3 mm de espesor autoadhesiva, Cinta de solape 70, mortero autonivelante ARGONIV® 420 Élite CT C40 F11 de al menos 60 mm de espesor armado con un mallazo, separado de la estructura e instalaciones mediante el empleo de cinta Desolidarizador perimetral 200, listo para recibir el pavimento cerámico con adhesivo cementoso ARGOCOLA® Élite 500 C2TES1 y mortero de rejuntado ARJUNT® Universal CG2 AW.
