ACU2

Cubierta deck acústica no transitable con aislamiento y PVC

  • Impermeabilización: Membrana PVC fijada mecánicamente
  • Aislamiento térmico: Poliestireno extruido (XPS)
  • Aislamiento acústico: Multicapa
  • Acabado: Lámina intemperie
Compartir

Protección frente al ruido

FONODAN 900.

Ahorro de energía

DANOPREN PR

Estanqueidad al agua

DANOPOL HS 1.2

Protección frente al ruido Estanqueidad al agua Sostenibilidad Ahorro de energía

Ventajas

  • Cumple “in situ” con los requerimientos del Código Técnico para cubiertas dando aislamientos > 35 dBA.
  • La membrana acústica pegada a la chapa disminuye las resonancias de la misma.
  • Impermeabilización fijada mecánicamente de alta durabilidad y resistente a radiación ultravioleta.
  • Aislamiento térmico de baja conductividad y alta resistencia a compresión.
  • El acabado impermeabilizante protege el aislamiento de las inclemencias exteriores y aporta mayor estanquidad acústica.
  • Clasificación por propagación a fuego externo Broof (t1).
  • Clasificación por propagación a fuego interno Bs1d0.
  • Declaración Ambiental de Producto (DAP).
  • Programa Europeo de reciclaje de materiales de PVC ROOFCOLLECT®.
  • Aplicación

  • Edificios logísticos e industriales.
  • Edificios de pública concurrencia: centros comerciales, estadios, aeropuertos, estaciones de ferrocarril, centros de convenciones, teatros, centros deportivos y discotecas.

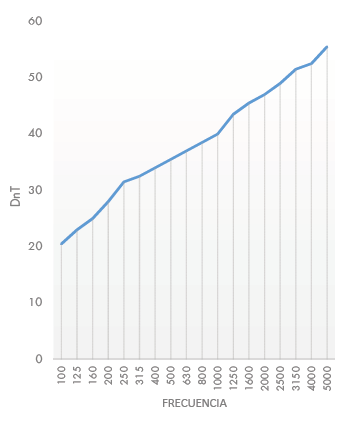

  • Gráfica

    Prescripciones técnicas

    FunciónProductoDescripciónPropiedadValor
    Aislamiento acústico antiresonante y amortiguanteFONODAN® 900Rollo de polietileno reticulado y membrana de alta densidad.ΔRA (pegado a chapa)
    ΔLN
    > 5 dBA
    > 21 dBA
    Aislamiento térmicoDANOPREN® PRPlanchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua fijados mecánicamente.Conductividad Térmica (EN 12667)
    Reacción al fuego (EN 13501-1)
    λ = 0,033-0,037 W/m·K
    E
    SeparaciónDANECRAN 100Fieltro de fibra de vidrioGramaje100g/m²
    ImpermeabilizaciónDANOPOL® HS 1.5 COOL ROOFINGLámina termoplástica de PVC de alta durabilidad fijada mecánicamente al soporte base.EN 13956: Láminas flexibles para impermeabilización.
    Guía Europea ETAG 006: Sistemas de impermeabilización de cubiertas con membranas flexibles fijadas mecánicamente.

    Unidad de Obra

    Aislamiento acústico de cubierta tipo deck con planchas rígidas de aislamiento formado por:
    Lámina autoadhesiva bicapa antirresonante y amortiguante de 4,5 mm de espesor, FONODAN® 900, adherida a toda la superficie de la cubierta; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® PR, de 100 mm de espesor total, con juntas perimetrales machiembradas a 4 lados, fijados mecánicamente al soporte; capa separadora formada por fieltro de fibra de vidrio termosoldado DANECRAN® 100; membrana impermeabilizante formada por lámina termoplástica de PVC con armadura de malla de poliéster, DANOPOL® HS 1.5 COOL ROOFING, fijada mecánicamente al soporte, las fijaciones serán de doble rosca, con tratamiento anticorrosión 15 o 30 ciclos Kasternich según condiciones tanto exteriores como interiores de humedad, dispondrán de su correspondiente DITE o ETE.
    Detalles singulares según ficha de sistema C-REF4.
    Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Evaluación Técnica Europea (ETE) nº 10/0054. Cumple ensayo de comportamiento a fuego externo Broof (t1) y a fuego interno Bs1d0 en conformidad con el CTE (DB-S1). Puesta en obra conforme a UNE 104416.
