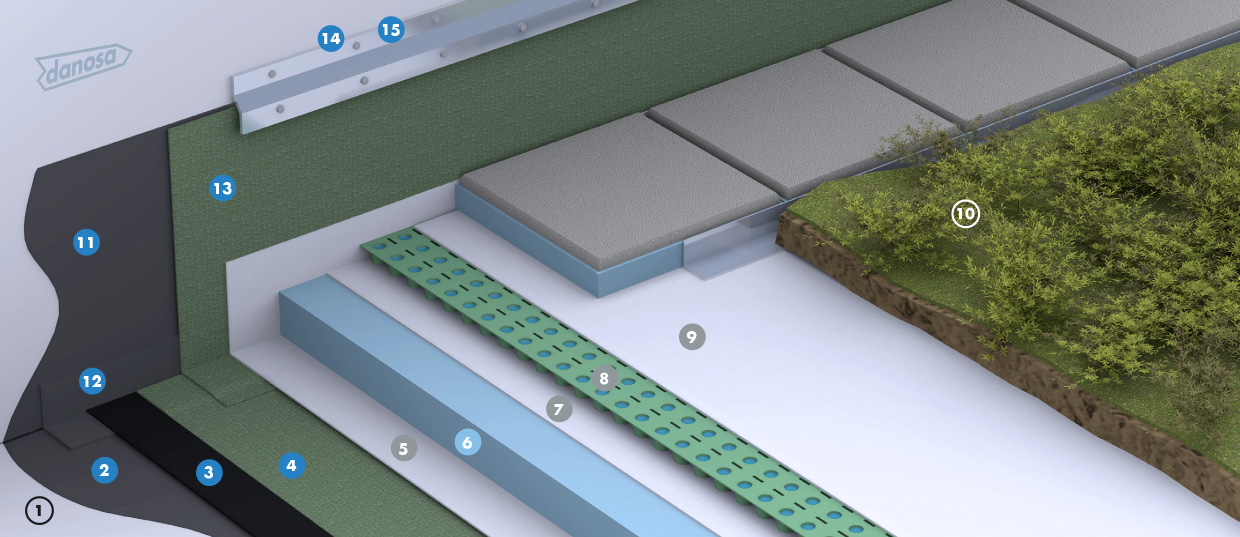

Cubierta
- 1 Soporte de impermeabilización
- 2 Imprimación bituminosa CURIDAN®
- 3 Lámina impermeabilizante GLASDAN® PRO 30 P
- 4 Lámina impermeabilizante POLYDAN® PRO 50/GP GREEN GARDEN
- 5 Capa separadora geotextil DANOFELT® PY 200
- 6 Aislamiento térmico DANOPREN® TR
- 10 Sustrato vegetal DANOGREEN® Terra
- 11 Plantación extensiva DANOGREEN® Sedum
Perimetral
- 7 Capa separadora geotextil DANOFELT® PY 200
- 8 Capa retenedora DANODREN® R-20
- 9 Capa filtrante geotextil DANOFELT® PY 200
- 12 Imprimación bituminosa CURIDAN®
- 13 Banda de refuerzo E 30 P ELAST (
- 14 Banda de terminación POLYDAN® PRO 50/GP GREEN GARDEN
- Perfil metálico DANOSA®
- 15 Sellado elástico ELASTYDAN® PU 40 GRIS
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Imprimación | CURIDAN® | Imprimación bituminosa de base acuosa. | Adherencia | ≥ 0,3 kg/m² |
Impermeabilización | GLASDAN® PRO 30 P | Lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad con armadura de fibra de vidrio y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Impermeabilización | POLYDAN® PRO 50/GP GREEN GARDEN | Lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad antiraíces con armadura de fieltro de poliéster reforzado y terminación en gránulo de pizarra. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. EN 13948: Resistencia a la penetración de raíces. | |
Separación | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
Aislamiento térmico | DANOPREN® TR | Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua. | Conductividad térmica (EN 12667) | λ = 0,033 - 0,037 W/m·K |
Separación | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
Retención y drenaje | DANODREN® R-20 | Lámina retenedora nodular de polietileno de alta densidad (HDPE) | Drenaje y retención (DIN 53495) | D: 2,5 l/m·s R: 5 l/m² |
Filtración | DANOFELT® PY 200 | Geotextil no tejido formado por fibras de poliéster. | Gramaje | 200 g/m² |
Unidad de Obra
Imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®, lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® PRO 30 P adherida al soporte con soplete lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad con tratamiento anti-raíz, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP GREEN GARDEN, adherida a la anterior con soplete; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor total, con juntas perimetrales a media madera; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; capa drenante y filtrante formada por lámina de polietileno con geotextil de polipropileno incorporado DANODREN® JARDÍN; cubierto con una capa de sustrato vegetal DANOGREEN® Terra de entre 4 y 8 cm de espesor, compuesto por una mezcla de sustrato de origen vegetal y puzolana volcánica, con pH medio de 6, con una densidad media de 650 kg/m³ y un peso saturado de agua de 950 kg/m³; finalizado con una alfombra vegetal DANOGREEN® Sedum, compuesto por 12 variedades de Sedum, en formato de tepe de dimensiones 60 cm x 200 cm plantado sobre una fibra de coco y sustrato con espesor entre 2 y 4 cm, con una cobertura vegetal del 95% y un peso en seco aproximado de 15 kg/m².
Incluye parte proporcional de: encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con ESTERDAN® 30 P ELAST y banda de terminación con lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad con tratamiento anti-raíz, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP GREEN GARDEN, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y arqueta de registro de jardinería. Junta de dilatación consistente en: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa con mástico de formulación avanzada SBS de alta durabilidad con tratamiento anti-raíz, de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 5 kg/m², POLYDAN® PRO 50/GP GREEN GARDEN.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/21. Puesta en obra conforme a DIT nº 550R/21 y norma UNE 104401. Medida la superficie realmente ejecutada. Acabado no incluido.
