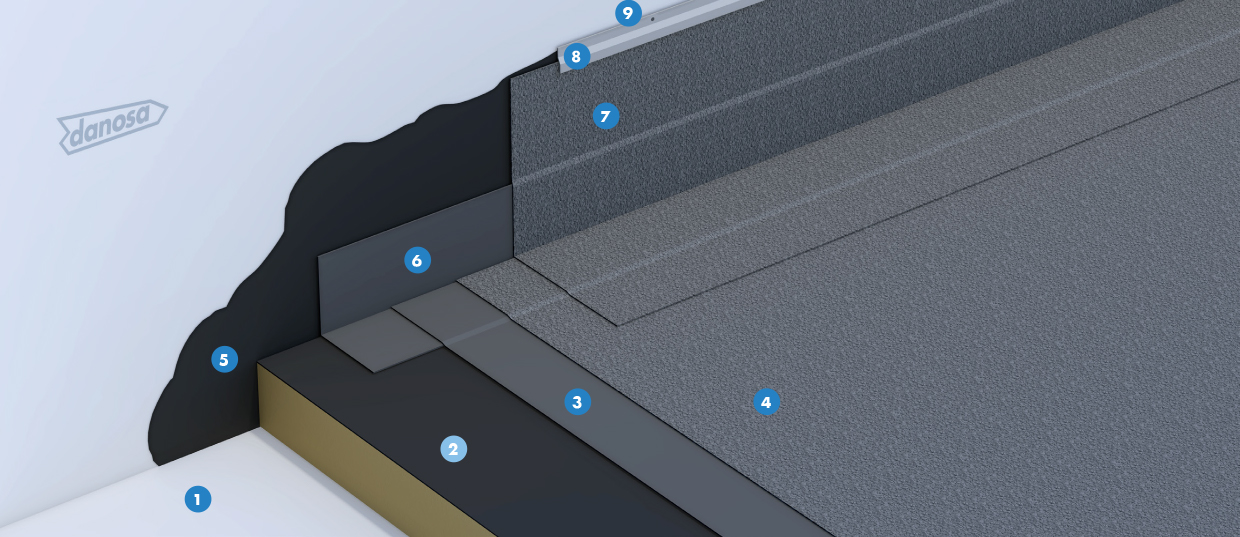

Cubierta
- 1 Soporte de impermeabilización
- 2 Aislamiento térmico de lana de roca de alta densidadnacabada en capa de asfalto
- 3 Lámina impermeabilizante GLASDAN® 30 P ELAST
- 4 Lámina impermeabilizante ESTERDAN® PLUS 40/GPnELAST
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Soporte | ARGOSEC® M-25 Élite | Enfoscados estructurales proyectados de baja retracción. | Rendimiento | 100 kg/m² |
Aislamiento térmico | Lana de roca | Paneles rígidos de lana de roca, con acabado en riego asfáltico en su cara superior, fijados mecánicamente al soporte base. | Conductividad térmica (EN 12667) ------ Reacción al fuego (EN 13501-1) | λ = 0,039 W/m·K ------ A1 |
Impermeabilización | GLASDAN® 30 P ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fibra de vidrio y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Impermeabilización | ESTERDAN® PLUS 40/GP ELAST | Lámina bituminosa de betún modificado (SBS) con armadura de fieltro de poliéster y terminación en gránulo de pizarra. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. |
Unidad de Obra
Soporte de impermeabilización en formación de pendientes, ARGOSEC® M-25 Élite (o similar) de espesor medio 50 mm, aislamiento térmico a base de paneles de lana de roca, con acabado asfáltico, de 100 mm de espesor, fijados mecánicamente al soporte (mínimo 5 fijaciones por panel); lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 kg/m², GLASDAN® 30 P ELAST adherida al aislamiento con soplete y lámina bituminosa de betún modificado con elastómeros SBS, de superficie autoprotegida por gránulo de pizarra, de 4 kg/m², con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® PLUS 40/GP ELAST, adherida a la anterior con soplete.
Incluye parte proporcional de: Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con BANDA DE REFUERZO E 30 P ELAST y banda de terminación con lámina bituminosa autoprotegida por gránulo de pizarra y armadura de poliéster reforzado de 4 kg/m², ESTERDAN® PLUS 40/GP ELAST, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m², ESTERDAN® 40 P ELAST adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en fuelle inferior mediante lámina bituminosa de betún modificado con elastómeros SBS, con terminación en film plástico, con armadura de fieltro de poliéster, de 4 kg/m² ESTERDAN® 40 P ELAST adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con elastómeros SBS, autoprotegida por gránulo de pizarra y armadura de fieltro de poliéster reforzado de 4 kg/m², ESTERDAN® PLUS 40/GP ELAST.
Productos provistos de marcado CE europeo y sistema de impermeabilización certificado mediante Documento de Idoneidad Técnica (DIT) ESTERDAN® PENDIENTE CERO nº 550R/16. Puesta en obra conforme a DIT nº 550R/16 y norma UNE 104401.
