TADT1

Accessibles piétons dalles sur plots-avec isolation-bitume bicouche1

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Isolation thermique: PIR/PSE/Perlite/Verre cellulaire
  • Mortier: Dalles sur plots
  • Supports: Maçonnerie ou panneaux bois
Partager

Étanchéité à l’eau

GLASDAN 30 P ELAST

Étanchéité à l’eau Développement durable
8671TADT1

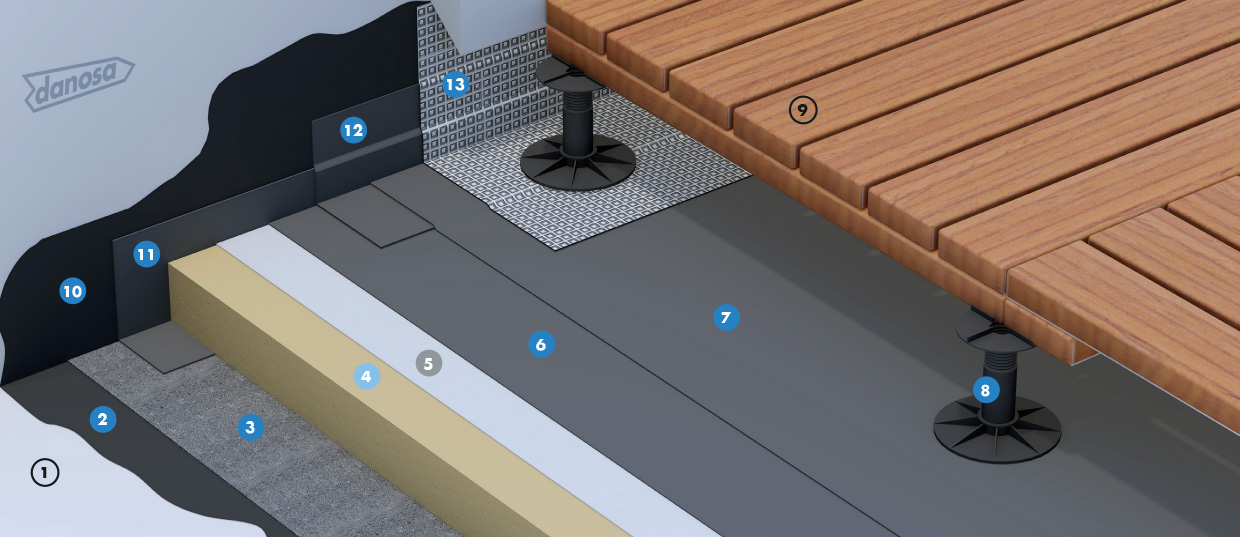

Partie courante

  • 1 Élément porteur en maçonnerie ou panneaux bois
  • 2 EIF IMPRIDAN® 100
  • 3 Pare-vapeur GLASDAN® 30 AP ELAST
  • 4 Isolant thermique
  • 5 Écran d’indépendance DANECRAN® 100
  • 6 Couche d’étanchéité POLYDAN® 180-30 P ELAST
  • 7 Couche d’étanchéité GLASDAN® 30 P ELAST
  • 8 Plots à vérin réglables pour dalles DANOPLOT
  • 9 Protection dalles sur plots

Relevés

  • 10 EIF IMPRIDAN® 100
  • 11 Equerre de pare-vapeur EQUERRE ESTERDAN® 25
  • 12 Equerre de renfort EQUERRE ESTERDAN® 25
  • 13 Finition GLASDAN® AL 80 T 50 P E

0

  • 0

Avantages

  • Revêtement d’étanchéité bicouche en indépendance.
  • Grande élasticité et durabilité.
  • Mise en œuvre par soudure au chalumeau au gaz
  • propane.
  • Déclaration Environnementale de Produit (DEP)
  • Application

  • Bâtiments d’habitation.
  • Établissements recevant du public et commerciaux.
  • Travaux neufs et en réfection.
  • France européenne et DROM
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerie ou panneaux bois massifMaçonnerie ou panneaux bois massifSe référer aux documents techniques
    EIF (Enduit
    d’Impression à Froid)
    IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Pare-vapeurGLASDAN®
    30 AP ELAST
    Soudure en plein- Locaux faible et moyenne hygrométrie
    - Pare-vapeur autoadhésif: ESTERDAN® 30 P
    ELAST AUTOADHÉSIF
    Isolation thermiquePIR/PSE/Perlite/Verre
    cellulair
    Posé librement
    (se reporter à son DTA)
    Verre cellulaire collé à l’EAC (Enduit
    d’Application à Chaud)
    Écran
    d’indépendance
    DANECRAN® 100Totale indépendancePeut être supprimé si le DTA de l’isolant le
    permet
    ÉtanchéitéPOLYDAN® 180-30 P
    ELAS
    Totale indépendance- Sur verre cellulaire: soudée en plein sur
    EAC refroidi
    - Sur PSE: interposition sur le
    DANECRAN® 100 d’un écran pare-
    flamme GLASDAN® 40/GP ERF ELAST
    retourné
    - L’inversion des couches est possible
    ÉtanchéitéGLASDAN® 30 P ELASTSoudure en plein- Sur verre cellulaire: soudée en plein sur
    EAC refroidi
    - Sur PSE: interposition sur le
    DANECRAN® 100 d’un écran pare-
    flamme GLASDAN® 40/GP ERF ELAST
    retourné
    - L’inversion des couches est possible
    Classement F I TF5 I5 T4,
    Pente0 à 5 %,
    RELEVES: hauteur ≥ 10 cm (se référer aux DTU)
    EIF (Enduit
    d’Impression à Froid)
    IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en plein- ou EQUERRE ESTERDAN®: 25 AP /0,33
    /0,50
    - ou POLYDAN® 180-40 P ELAST
    FinitionGLASDAN® AL 80 T 50 P ESoudure en pleinou POLYDAN® 180-50/GP ELAST
    PROTECTION
    SupportDANOPLOT®Directement sur l’étanchéitéPour les protections en lames bois utiliser les
    plots supports lambourdes
    Protection- Dalles en béton
    - Dalles en pierre naturelle
    Sur les plots- Classes T7 ou T11
    - Conformes à la norme NF EN 1339 ou
    XP B 10-601
    Protection- Dalles en bois
    - Lames en bois sur lambourdes
    Sur les plotsSe reporter aux documents techniques de
    références et aux règles professionnelles

    Recommandations

    En climat de montagne, le pare-vapeur sera GLASDAN® AL 80 T 50 P E. Se reporter au DTU 43.11 pour les autres spécificités.
    Dans les DROM, le pare-vapeur n’est obligatoire que sur locaux chauffés.
    Avec l’isolant verre cellulaire, le pare-vapeur n’est pas obligatoire.
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde avec dalles béton conformes à celles de
    l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
