TIAT6
Inaccessibles apparentes-avec isolation-bitume monocouche
- Imperméabilisation: Membranes bitumineuses SBS monocouche fixé mécaniquement
- Isolation thermique: Laine minérale/ Perlite/PIR/PSE
- Mortier: Autoprotection
- Supports: Tôle d’Acier Nervurée (TAN) ou panneaux bois

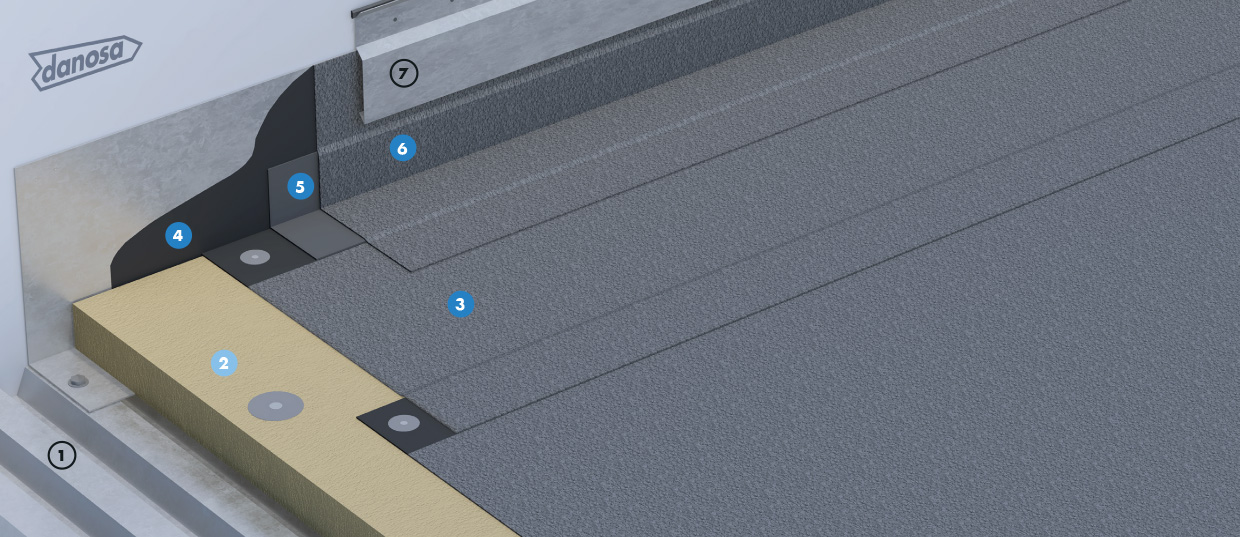

Partie courante
- 1 Élément porteur en TAN ou bois
- 2 Isolant thermique
- 3 Couche d’étanchéité POLYDAN® PLUS FM 180-60/GP nELAST
Relevés
- 4 EIF IMPRIDAN® 100
- 5 Equerre de renfort ESTERDAN® 25
- 6 Finition POLYDAN® 180-50/GP ELAST
- 7 Solin de protection
Avantages
Application
Exigences techniques
Función | Produits | Pose | Information complémentaire |
---|---|---|---|
PARTIE COURANTE | |||
Élément porteur | TAN et bois | Se référer au DTU 43.3, DTU 43.4 et autres documents techniques | |
Pare-vapeur | - Pas nécessaire sur TAN pleine pour les locaux à faible et moyenne hygrométrie - Cf nos recommandations en bas de page | ||
Isolation thermique | Laine minérale/ Perlite/ PIR/PSE | Fixé mécaniquement | Se reporter au DTA de l’isolant |
Étanchéité | POLYDAN® PLUS FM 180-60/GP ELAST | Fixé mécaniquement | - Cf DTA pour la densité de fixations - Sur PSE: interposition d’un écran pareflamme GLASDAN® 40/GP ERF ELAST retourné |
Classement F I T | I4 | ||
Pente | ≥ 3 % (TAN) | ||
RELEVES (se référer aux DTU) | |||
EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
Couche de renfort | EQUERRE ESTERDAN® 25 | Soudure en plein | ou EQUERRE ESTERDAN® 25 AP |
Finition | POLYDAN® 180-50/GP ELAST | Soudure en plein | ou GLASDAN® AL 80 T 50 P E ou GLASDAN® AL 80-50 GP |
PROTECTION | |||
Chemins de circulation | DANOLOSA® ou DANOGRID® | Libre | ou POLYDAN® 180-50/GP de couleur différente soudé sur la 2nde couche |
Zones techniques | DANOLOSA® | Libre | Convient comme support des appareils techniques |
Recommandations
Sur TAN pleines, locaux à faible ou moyenne hygrométrie, tout type de bâtiments avec perméabilité à l’air requise Q4Pa-surf ≤ 1,4 m3/(h/m²), prévoir un pare-vapeur DANEAL® en pose libre, joints fermés avec des bandes de SELF-DAN®.
Pour les locaux à très forte hygrométrie sur TAN pleine, pare-vapeur SELF-DAN® AL 100.
Sur un élément porteur bois, le pare-vapeur sera conforme à la fiche TIAT1.
Pour les toitures-terrasses techniques ou zones techniques, l’isolant aura une classe C de compressibilité.
Pour répondre aux exigences d’un classement feu vis à vis d’un incendie provenant de l’extérieur, le revêtement de classement Broof(t3) sera POLYDAN® PLUS FM 180-60/GP FRBR ELAST
Pour le traitement des joints de dilatation, se reporter au DTU 43.3.
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
