TIGT1

Inaccessibles sous gravillons-avec isolation-bitume bicouche1

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Isolation thermique: PIR/PSE/Perlite/Verre cellulaire/Laine minérale/Liège
  • Mortier: Gravillons
  • Soutien: Maçonnerie ou panneaux bois
Partager

Étanchéité à l’eau

GLASDAN 30 P ELAST

Étanchéité à l’eau Réhabilitation Développement durable
8714TIGT1

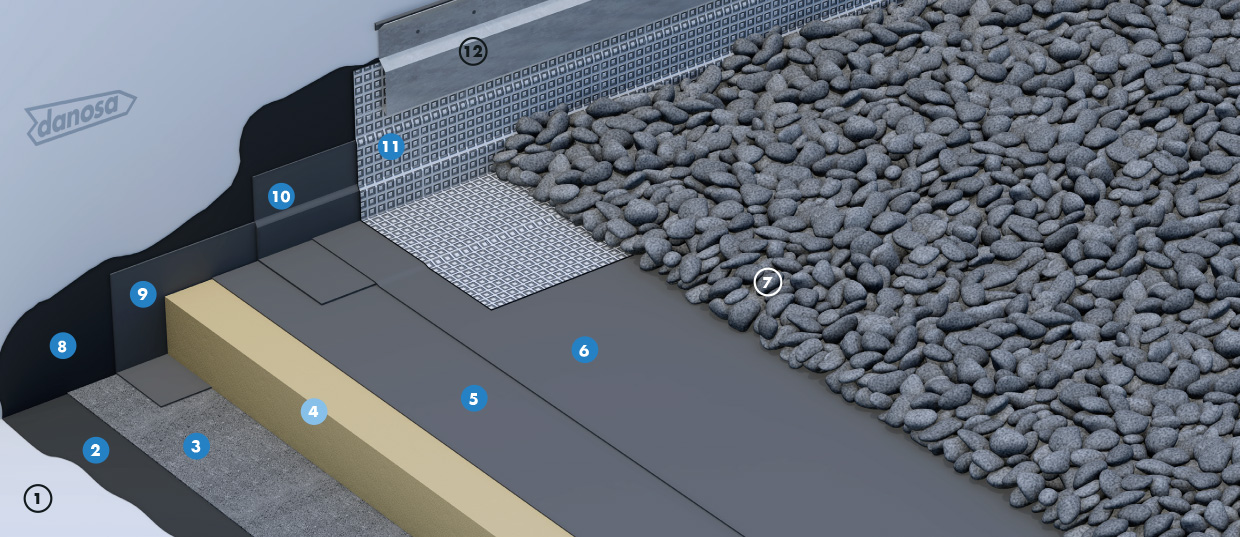

Partie courante

  • 1 Élément porteur en maçonnerie ou panneaux bois
  • 2 EIF IMPRIDAN® 100
  • 3 Pare-vapeur GLASDAN® 30 AP ELAST
  • 4 Isolation thermique
  • 5 Couche d’étanchéité POLYDAN® 180-30 P ELAST S
  • 6 Couche d’étanchéité GLASDAN® 30 P ELAST
  • 7 Protection gravillons lavés

Avantages

  • Revêtement d’étanchéité bicouche en indépendance.
  • Suppression de l’écran d’indépendance.
  • Suppression de l’écran pare-flamme (cas sur PSE).
  • Grande élasticité et durabilité.
  • Mise en œuvre par soudure au chalumeau au gaz propane.
  • Déclaration Environnementale de Produit (DEP).
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE,",
    Élément porteurMaçonnerie ou panneaux bois,"Se référer aux documents techniques
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m²
    - ou MAXDAN® ou CURIDAN®
    Pare-vapeurGLASDAN® 30 AP ELASTSoudure en plein ou libre- Locaux faible et moyenne hygrométrie
    - Pare-vapeur autoadhésif: ESTERDAN® 30 P ELAST AUTOADHÉSIF
    Isolation thermiquePIR/PSE/Perlite/Verre cellulaire/Laine minérale/
    Liège
    Posé librement- Se reporter à son DTA ou DTU
    - Verre cellulaire collé à l’EAC (Enduit d’Application à Chaud)
    ÉtanchéitéPOLYDAN® 180-30 P ELAST STotale indépendance, joints autoadhésifs- Sur PSE: l’écran pare-flamme n’est pas nécessaire
    - L’inversion des couches n’est pas possible
    ÉtanchéitéGLASDAN® 30 P ELASTSoudure en plein- Sur PSE: l’écran pare-flamme n’est pas nécessaire
    - L’inversion des couches n’est pas possible
    Classement F I TF5 I5 T4,
    Pente0 à 5 %,
    RELEVES (se reporter aux DTU),",
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m²
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionGLASDAN® AL 80 T 50 P ESoudure en pleinou POLYDAN® 180-50/GP ELAST
    PROTECTION,",
    Protection en partie couranteGravillons roulés ou concassés lavésDirectement sur l’étanchéité- épaisseur minimale de 4cm
    - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés
    Chemins techniquesDANOLOSA®LibreUn écran de séparation DANOFELT® PY 200 est nécessaire

    Recommandations

    Une pose sur écran d’indépendance DANECRAN® 100 est possible avec comme 1ère couche ESTERDAN® 30 P ELAST, ce qui confère un classement F4 I3 T4.
    En climat de montagne, le pare-vapeur sera GLASDAN® AL 80 T 50 P E. Se reporter au DTU 43.11 pour les autres spécificités.
    Avec l’isolant verre cellulaire, le pare-vapeur n’est pas obligatoire.
    Afin de faciliter les rénovations, l’interposition du géotextile DANOFELT® PY 200 sous les gravillons permet une dépose plus facile et rapide de ceux-ci.
    Pour les toitures-terrasses techniques ou zones techniques, la protection gravillons est remplacée par une protection dure (cf DTU série 43).
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
