TIGI3

Inversées Inaccessibles sous gravillons-bitume monocouche

  • Imperméabilisation: Membranes bitumineuses SBS en système monocouche
  • Isolation acoustique: Polystyrène extrudé (XPS)
  • Mortier: Gravillons
  • Soutien: Maçonnerie ou panneaux bois massif
Partager

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau

POLYDAN 180-48 P ELAST

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie
8712TIGI3

Partie courante

Avantages

  • Revêtement d’étanchéité monocouche.
  • Etanchéité protégée des intempéries et dommages.
  • Pare-vapeur supprimé.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Déclaration Environnementale de Produit (DEP).
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire

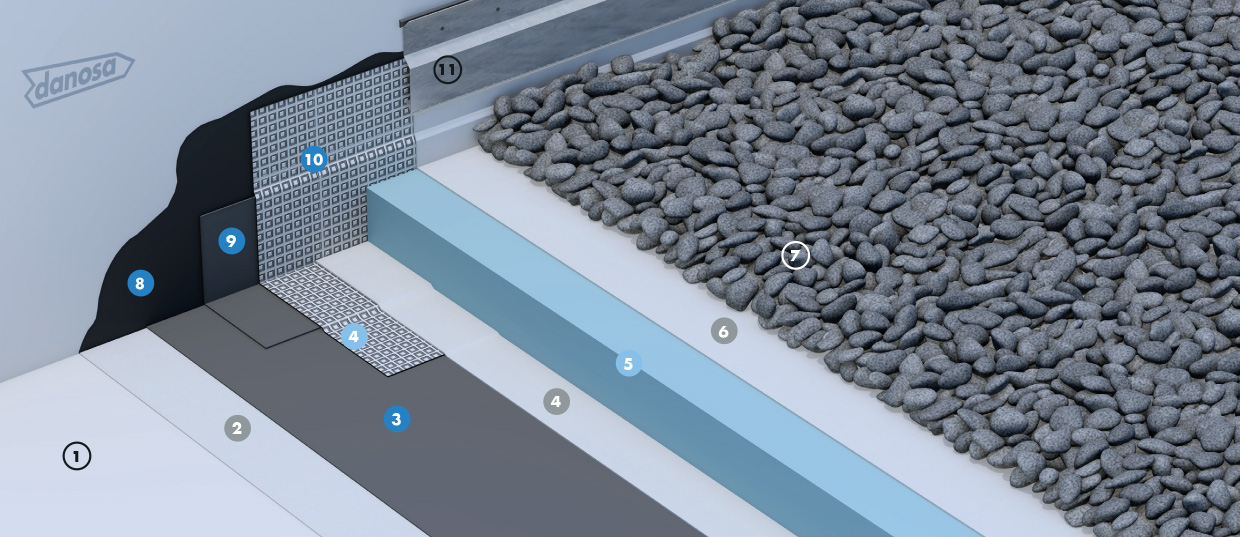

    PARTIE COURANTE
    Élément porteurMaçonnerie ou panneaux bois massifSe référer aux documents techniques
    Écran d’indépendanceDANECRAN® 100Totale indépendance
    ÉtanchéitéPOLYDAN® 180-48 P ELASTTotale indépendancePose en adhérence en plein possible sur EIF
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Isolation thermiqueDANOPREN® TR 100Panneaux posés librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Classement F I TF5 I4 T4
    Pente0 à 5 %
    RELEVES (hauteur se référer aux DTU)
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionGLASDAN® AL 80 T 50 P ESoudure en pleinou POLYDAN® 180-50/GP ELAST
    PROTECTION
    Protection couranteGravillons roulés ou concassés lavésDirectement sur l’étanchéité- épaisseur minimale de 4cm
    - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés
    Chemins techniquesDANOLOSA®LibreUn écran de séparation DANOFELT® PY 200 est nécessaire

    Recommandations

    Avec une pente nulle, le pontage des recouvrements par une bande couvre-joint GLASDAN® (ou une bande de 16 cm de GLASDAN® 30 P ELAST) est obligatoire
    L’écran de séparation sous l’isolant peut être supprimé si le revêtement d’étanchéité est autoprotégé (POLYDAN® 180-60/GP ELAST).
    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    En toitures-terrasses techniques ou zones techniques, dans les zones circulées la protection gravillons est remplacée par une protec tion dure (cf DTU série 43).
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
