TVT3

Végétalisées-avec isolation-PVC

  • Imperméabilisation: Membrane synthétique PVC-P
  • Isolation thermique: PIR/PSE/Perlite/Verre cellulaire/Laine minérale
  • Mortier: Végétalisation extensive ou semi-intensive
  • Soutien: Maçonnerie
Partager

Étanchéité à l’eau

DANOPOL HS 1.2

Étanchéité à l’eau Réhabilitation Développement durable
8741TVT3

Partie courante

Avantages

  • Etanchéité monocouche résistante aux racines.
  • Etanchéité protégée des intempéries et dommages.
  • Grande durabilité du système complet.
  • Confort thermique et acoustique.
  • Fiche de Déclaration Environnementale et Sanitaire (FDES).
  • Programme européen PVC ROOFCOLLECT® de recyclage des matériaux.
  • Possibilité de combiner à des systèmes de rétention ou réserve d’eau.
  • Application

  • Bâtiments d’habitation, tertiaires.
  • Établissements recevant du public et commerciaux.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

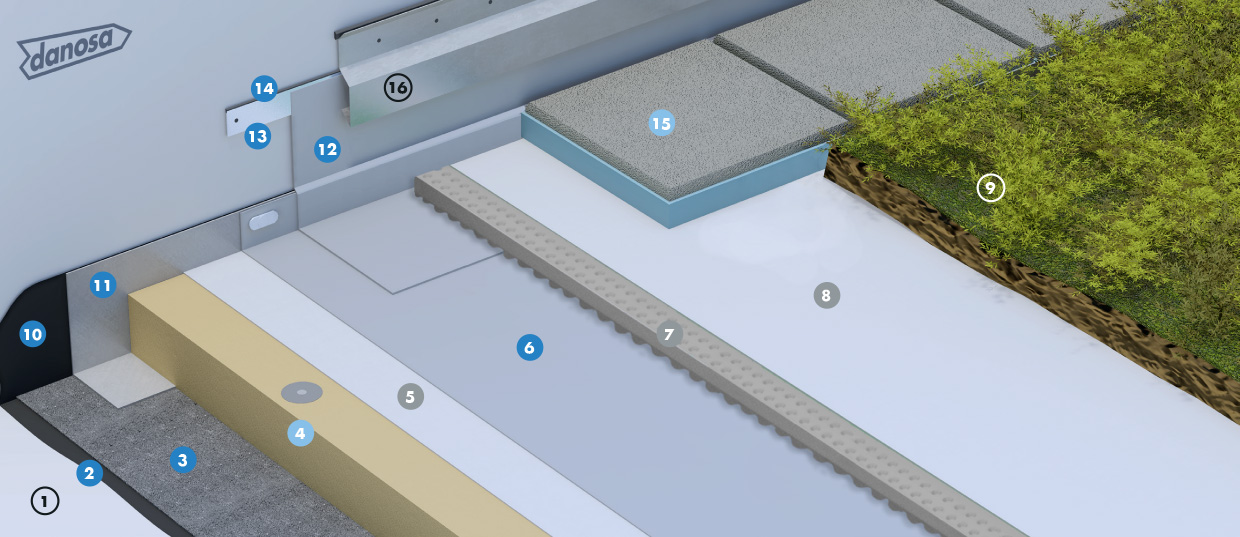

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerieSe référer au DTU 20.12 et DTU 43.1 ou avis technique
    Pare-vapeurGLASDAN® 30 AP ELASTSoudure en plein- Locaux faible et moyenne hygrométrie
    - Pare-vapeur autoadhésif: ESTERDAN® 30 P ELAST AUTOADHÉSIF
    Isolation thermiquePIR/PSE/Perlite/Verre cellulaire/Laine minéralePosé librement ou fixé mécaniquement- Se reporter à son DTA
    - Verre cellulaire collé à l’EAC
    Écran d’indépendance (éventuel)DANOFELT® PY 300Totale indépendance- ou DANOFELT® PY 400
    - ou DANECRAN® 100
    ÉtanchéitéDANOPOL® HS 1.5Totale indépendanceFixé en pied de reliefs
    Pente≥ 0% (cf recommandations)
    RELEVES hauteur ≥ 15 cm au-dessus de la protection (se référer aux DTU)
    FinitionDANOPOL® HS 1.5LibreSoudé en tête sur le profil et en pied
    Maintien du relevéProfil APosé en tête et fixéPeut–être posé comme maintien ou support du relevé
    Étanchéité au ventELASTYDAN® PU 40 GrisPistolet à masticNon obligatoire avec Profil A
    PROTECTION
    Drainage et filtreDANODRAIN® et DANOFELT® PY 200En indépendance, directement sur l’étanchéité
    ProtectionComplexe de végétalisationSe reporter aux règles professionnelles pour la conception et la réalisation des toitures et terrasses végétalisées ou au document technique du procédé
    Zone stérileDANOLOSA®Dalle posée directement sur le drainLa bande de séparation peut être nécessaire si l’épaisseur de substrat dépasse celle de la dalle

    Recommandations

    En cas de pente nulle, tous les joints sont confirmés au DANOPOL® PVC Liquide
    Pour des pentes > 5% le revêtement sera posé en semi-indépendance ou en adhérence.
    Pour des pentes > 20% se référer aux documents techniques de pose du procédé de végétalisation.
    Sur supports TAN et bois, DANOPOL® HS est fixé mécaniquement (consulter le DTA).
    Dans le cas d’un support de relevés irrégulier, un écran de séparation DANOFELT® PY 300 est nécessaire
    En climat de montagne, le pare-vapeur sera GLASDAN® AL 80 T 50 P E. Se reporter au DTU 43.11 pour les autres spécificités.
    Avec l’isolant verre cellulaire, le pare-vapeur n’est pas obligatoire.
    Pour le traitement des joints de dilatation, se reporter au DTU 43.1.
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique, règles professionnelles et cahiers des charges correspondants.
