SOL1

Dallages isolés-bitume

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Soutien: Dallage béton
Partager

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau

POLYDAN 180-40 P ELAST

Étanchéité à l’eau Développement durable Économie d’énergie
7961SOL1

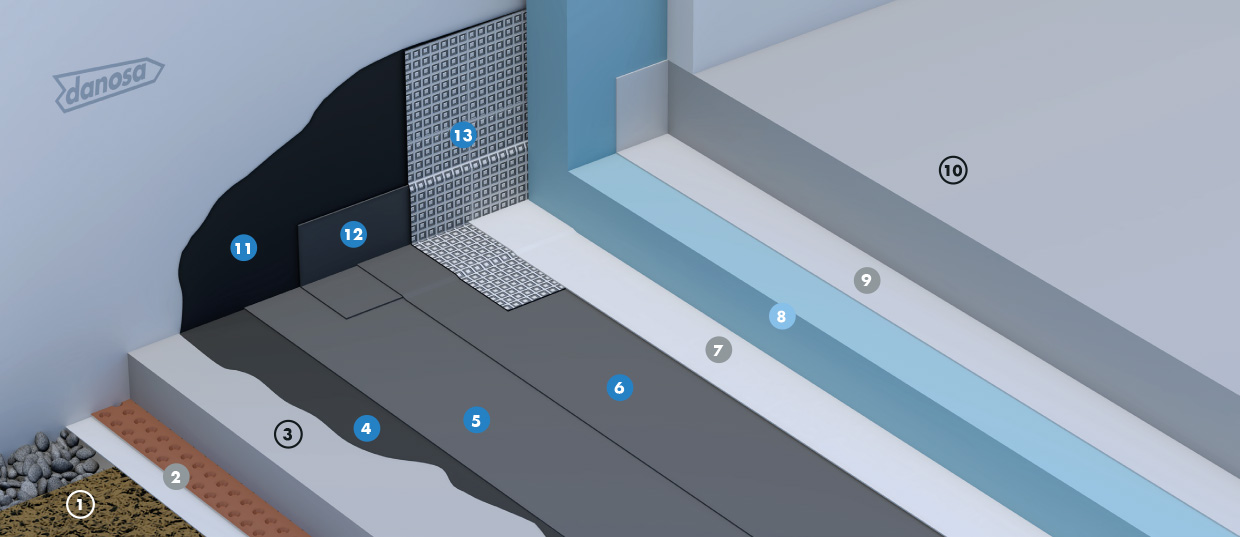

Dallage

  • 1 Terrain compacté ou forme éventuelle
  • 2 Couche de drainage DANODREN® H25 PLUS
  • 3 Dallage béton
  • 4 Primaire IMPRIDAN® 100
  • 5 1ère Couche d’étanchéité POLYDAN® 180-40 P ELAST
  • 6 2nde Couche d’étanchéité POLYDAN® 180-40 P ELAST
  • 7 Couche de séparation DANOFELT® PY 200
  • 8 Isolation thermique DANOPREN® TR
  • 9 Couche de séparation DANOFELT® PY 200
  • 10 Dalle ou chape avec sa couche d’usure et revêtement éventuel

Avantages

  • Revêtement d’étanchéité bicouche en adhérence.
  • Grande élasticité et durabilité.
  • Grande résistance au poinçonnement.
  • Mise en œuvre par soudure au chalumeau au gaz propane.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Déclaration Environnementale de Produit (DEP).
  • Système de drainage évitant les pressions hydrauliques.
  • Application

  • Bases logistiques ou bâtiments industriels.
  • Bâtiments recevant du public et commerciaux.
  • Bâtiments du tertiaire.
  • Logements collectifs ou privés.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    SupportTerrain compacté ou formeSe référer à la norme NF P 11-213 (DTU 13.3)
    DrainageDANODREN® H25 PLUSPose libre avec recouvrements de 20 cm, filtre au contact du terrainCf fiche technique
    Élément porteurDallage en bétonSe référer à la norme NF P 11-213 (DTU 13.3)
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m²
    - ou MAXDAN® ou CURIDAN®
    ÉtanchéitéPOLYDAN® 180-40 P ELASTSoudure en plein avec recouvrement de 10cmSystème renforcé: bicouche POLYDAN® 180-48 P ELAST
    ÉtanchéitéPOLYDAN® 180-40 P ELASTSoudure en plein avec recouvrement de 10cmSystème renforcé: bicouche POLYDAN® 180-48 P ELAST
    Écran de séparationDANOFELT® PY 200Totale indépendance avec recouvrements de 20 cmou DANOFELT® PY 300
    Isolation thermiqueDANOPREN® TRPosé librementou DANOPREN® 500
    Écran de séparationDANOFELT® PY 200Totale indépendance avec recouvrements de 20 cmou DANOFELT® PY 300
    RELEVES
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m²
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en plein- ou Equerre ESTERDAN® : 25 AP / 0,33 / 0,50
    - ou POLYDAN® 180-40 P ELAST
    FinitionGLASDAN® AL 80 T 50 P ESoudure en pleinou POLYDAN® 180-50/GP ELAST
    PROTECTION
    ProtectionChape ou dalle en béton ou mortierCf la norme NF P 14-201 (DTU 26.2)
    ProtectionCouche d’usure ou revêtement éventuelCf les normes séries 60-70 et 90

    Recommandations

    Se reporter au DTU 13.3 pour la conception, le calcul et l’exécution des dallages.
    Ne convient pas pour les travaux de cuvelage. Se référer au DTU 14.1.
    Pour les bâtiments frigorifiques il convient de se reporter à la norme NF P 75-401 (DTU 45.1).
    Se référer aux normes NF P séries 60-70 et 90 pour les couches d’usures et revêtements de sols.
