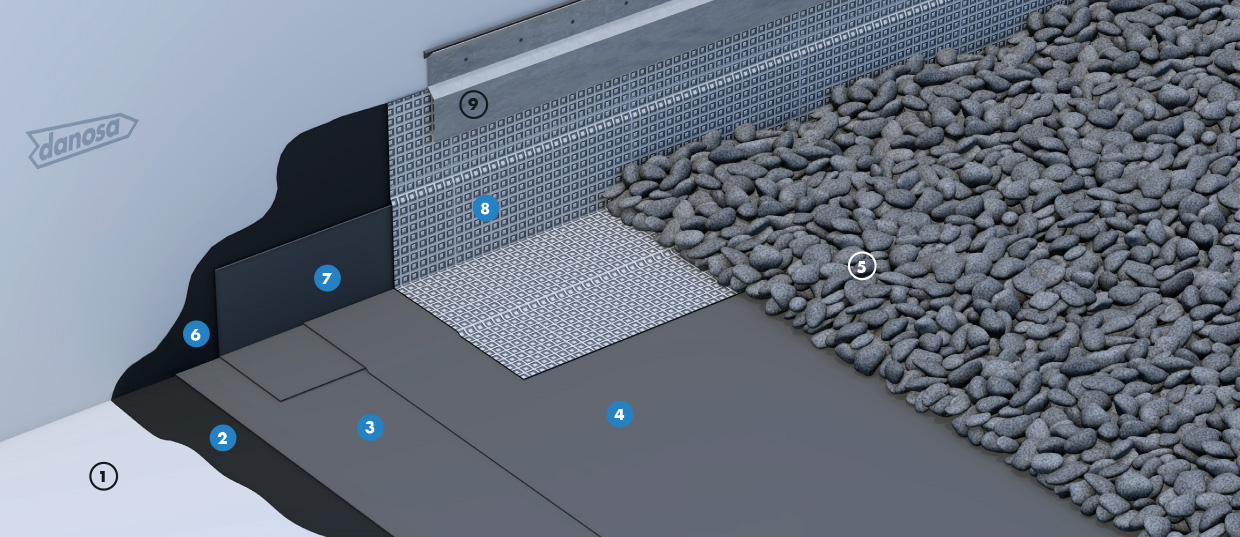

Partie courante
- 1 Élément porteur en maçonnerie ou panneaux bois
- 2 EIF IMPRIDAN® 100
- 3 Couche d’étanchéité GLASDAN® 30 P ELAST
- 4 Couche d’étanchéité ESTERDAN® 30 P ELAST
- 5 Protection gravillons lavés
Relevés
- 6 EIF IMPRIDAN® 100
- 7 Equerre de renfort EQUERRE ESTERDAN® 25
- 8 Finition GLASDAN® AL 80 T 50 P E
- 9 Solin de protection
Avantages
Application
Exigences techniques
Fonction | Produits | Pose | Information complémentaire |
---|---|---|---|
PARTIE COURANTE | |||
Élément porteur | Maçonnerie ou panneaux bois | Se référer aux documents techniques et DTU | |
EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
Étanchéité | GLASDAN® 30 P ELAST | Soudure en plein | L’inversion des couches est possible |
Étanchéité | ESTERDAN® 30 P ELAST | Soudure en plein | L’inversion des couches est possible |
Classement F I T | F5 I3 T4 | ||
Pente | 0 à 5 % | ||
RELEVES (se référer aux DTU) | |||
EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
Couche de renfort | EQUERRE ESTERDAN® 25 | Soudure en plein | ou EQUERRE ESTERDAN® 25 AP |
Finition | GLASDAN® AL 80 T 50 P E | Soudure en plein | ou POLYDAN® 180-50/GP ELAST |
PROTECTION | |||
Protection courante | Gravillons roulés ou concassés lavés | Directement sur l’étanchéité | - épaisseur minimale de 4cm - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés |
Chemins techniques | DANOLOSA® | Libre | Un écran de séparation DANOFELT® PY 200 est nécessaire |
Recommandations
En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
Afin de faciliter les rénovations, l’interposition du géotextile DANOFELT® PY 200 sous les gravillons permet une dépose plus facile et rapide de ceux-ci.
Pour les toitures-terrasses techniques ou zones techniques, la protection gravillons est remplacée par une protection dure (cf DTU série 43).
Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants
