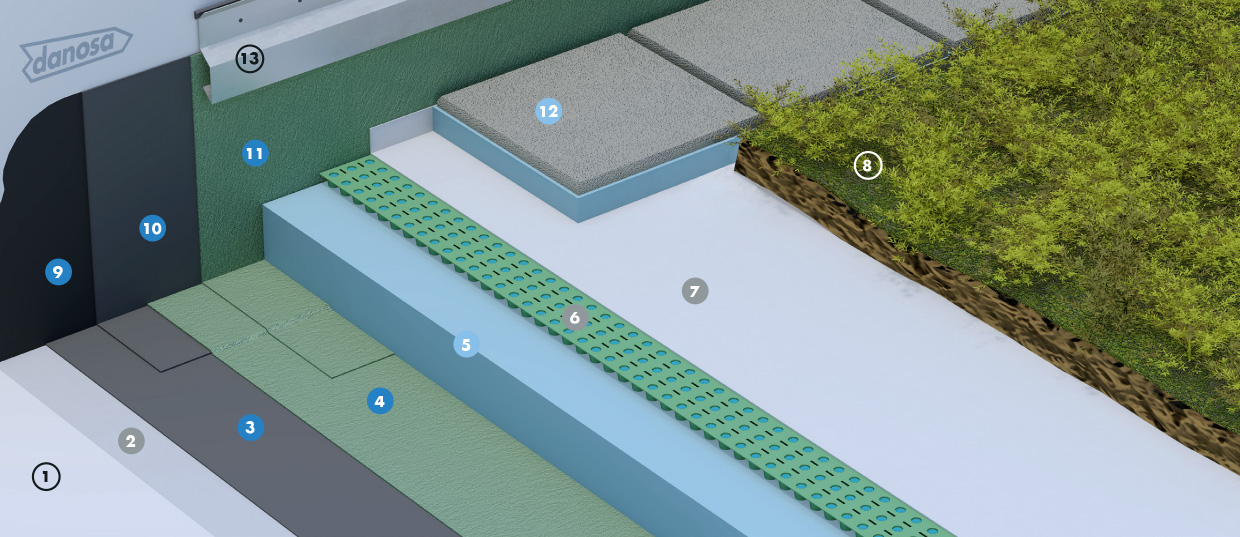

TVI1

Inversées végétalisées-bitume bicouche1

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Finition: Végétalisation extensive ou semi-intensive
  • Supports: Maçonnerie
Partager

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau

GLASDAN 30 P ELAST

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie
8029TVI1

Relevés

Avantages

  • Revêtement d’étanchéité résistant aux racines.
  • Etanchéité protégée des intempéries et dommages.
  • Pare-vapeur supprimé.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Déclaration Environnementale de Produit (DEP).
  • Confort thermique et acoustique.
  • Possibilité de combiner à des systèmes de rétention ou réserve d’eau.
  • Application

  • Bâtiments d’habitation, tertiaires.
  • Établissements recevant du public et commerciaux.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerieSe référer au DTU 20.12 et DTU 43.1
    Écran d’indépendanceDANECRAN® 100Totale indépendanceSupprimé pour une pose en adhérence en plein avec IMPRIDAN® 100
    ÉtanchéitéGLASDAN® 30 P ELASTTotale indépendanceL’inversion des couches n’est pas possible
    ÉtanchéitéPOLYDAN® 50/GP ELAST JARDINSoudure en pleinL’inversion des couches n’est pas possible
    Isolation thermiqueDANOPREN® TRPosée librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Classement F I TF5 I5 T4
    Pente0 à 5 %
    RELEVES hauteur ≥ 15 cm au-dessus de la protection (se référer aux DTU)
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfort POLYDAN® 180-40 P ELASTSoudure en pleinSur toute la hauteur du relevé
    FinitionPOLYDAN® 50/GP ELAST JARDINSoudure en pleinSur toute la hauteur du relevé
    PROTECTION
    Drainage et filtreDANODREN® R-20 et DANOFELT® PY 200En indépendance, directement sur l’étanchéité par déroulage- Drainage : 2.5 l / m.s
    - Rétention : 5 l/m²
    ProtectionComplexe de végétalisationSe reporter aux règles professionnelles pour la conception et la réalisation des toitures et terrasses végétalisées ou au document technique du procédé
    Zone stérileDANOLOSA®Dalle posée directement sur le drainLa bande de séparation peut être nécessaire si l’épaisseur de substrat dépasse celle de la dalle

    Recommandations

    Une alternative sans écran d’indépendance avec POLYDAN® 180-30 P ELAST S en 1ère couche est possible.
    Sur éléments porteurs en panneaux bois massif, seules les poses en adhérence ou semi-indépendance sont possibles (cf fiche TVI2).
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2 et DTA POLYDAN® JARDIN.
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique, règles professionnelles et cahiers des charges correspondants.
