TJ1

Accessibles jardins-sans isolation-bitume bicouche1

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Mortier: Terre végétale
  • Supports: Maçonnerie
Partager
Étanchéité à l’eau Réhabilitation Développement durable
8613TJ1

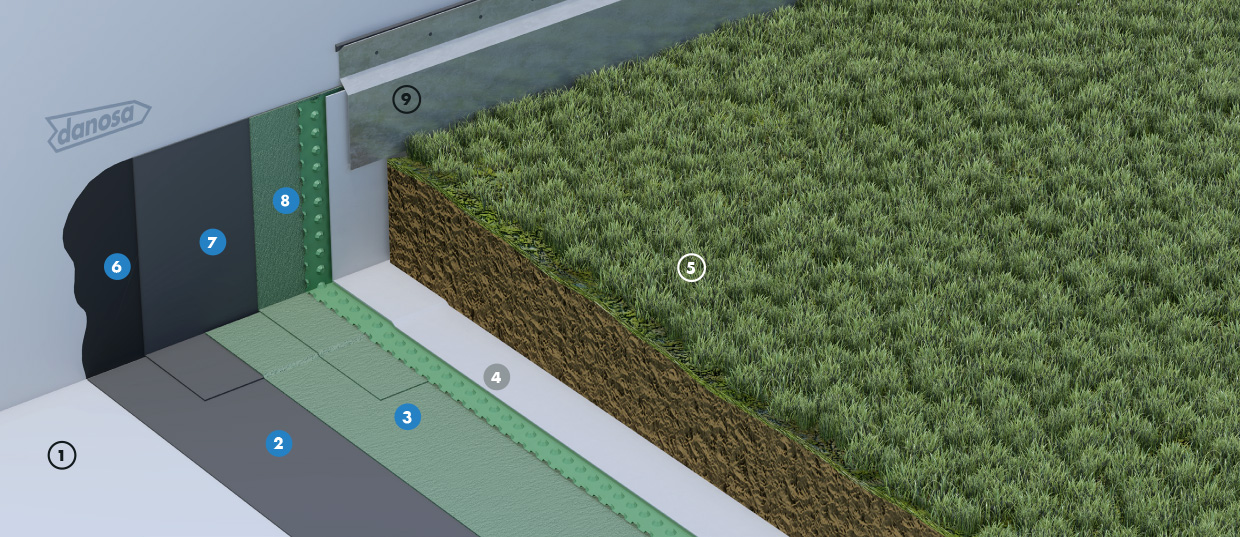

Partie courante

  • 1 Élément porteur en maçonnerie
  • 2 Couche d’étanchéité POLYDAN® 180-30 P ELAST S
  • 3 Couche d’étanchéité POLYDAN® 50/GP ELAST JARDIN
  • 4 Couche drainante DANODREN® JARDIN
  • 5 Protection terre végétale

Relevés

  • 6 EIF IMPRIDAN® 100
  • 7 Couche de renfort POLYDAN® 180-40 P ELAST
  • 8 Finition POLYDAN® 50/GP ELAST JARDIN
  • 9 Solin de protection

Avantages

  • Revêtement d’étanchéité résistant aux racines.
  • Suppression de l’écran d’indépendance.
  • Drain et filtre en 1 seule opération.
  • Déclaration Environnementale de Produit (DEP).
  • Confort thermique et acoustique apportés par la protection en terre végétale.
  • Les toitures-terrasses jardins contribuent à la retenue temporaire des eaux pluviales.
  • Application

  • Bâtiments d’habitation, tertiaires.
  • Établissements recevant du public et commerciaux.
  • Travaux neufs et en réfection.
  • France européenne et DROM.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerieSe référer au DTU 20.12 et DTU 43.1
    ÉtanchéitéPOLYDAN® 180-30 P ELAST STotale indépendance, joints autoadhésifsL’inversion des couches n’est pas possible
    ÉtanchéitéPOLYDAN® 50/GP ELAST JARDINSoudure en pleinL’inversion des couches n’est pas possible
    Classement F I TF5 I5 T4
    Pente0 à 5 %
    RELEVES hauteur ≥15 cm au-dessus de la protection (se référer aux DTU)
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortPOLYDAN® 180-40 P ELASTSoudure en pleinSur toute la hauteur du relevé
    FinitionPOLYDAN® 50/GP ELAST JARDINSoudure en pleinSur toute la hauteur du relevé
    PROTECTION
    Drainage et filtreDANODREN® JARDINEn indépendance, directeu0002ment sur l’étanchéité par
    déroulage
    ou DANODRAIN® + DANOLFELT® PY 200
    ProtectionTerre végétaleDirectement sur le drainage- L’épaisseur ne doit pas être inférieure à 30cm
    - Se reporter à l’annexe B du DTU 43.1
    ProtectionZone stérileDirectement sur le drainage- Largeur de 40cm pour les surfaces
    >100m² (se reporter à l’annexe B du DTU 43.1)

    Recommandations

    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2 et DTA POLYDAN® JARDIN.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
