TIAT4

Inaccessibles apparentes-avec isolation-bitume bicouche4

  • Imperméabilisation: Membranes bitumineuses SBS bicouche fixé mécaniquement
  • Isolation thermique: PIR/PSE
  • Mortier: Autoprotection
  • Supports: Tôle d’Acier Nervurée (TAN) ou panneaux bois
Partager

Étanchéité à l’eau

GLASDAN 40/GP ERF ELAST

Étanchéité à l’eau Réhabilitation Développement durable
8592TIAT4

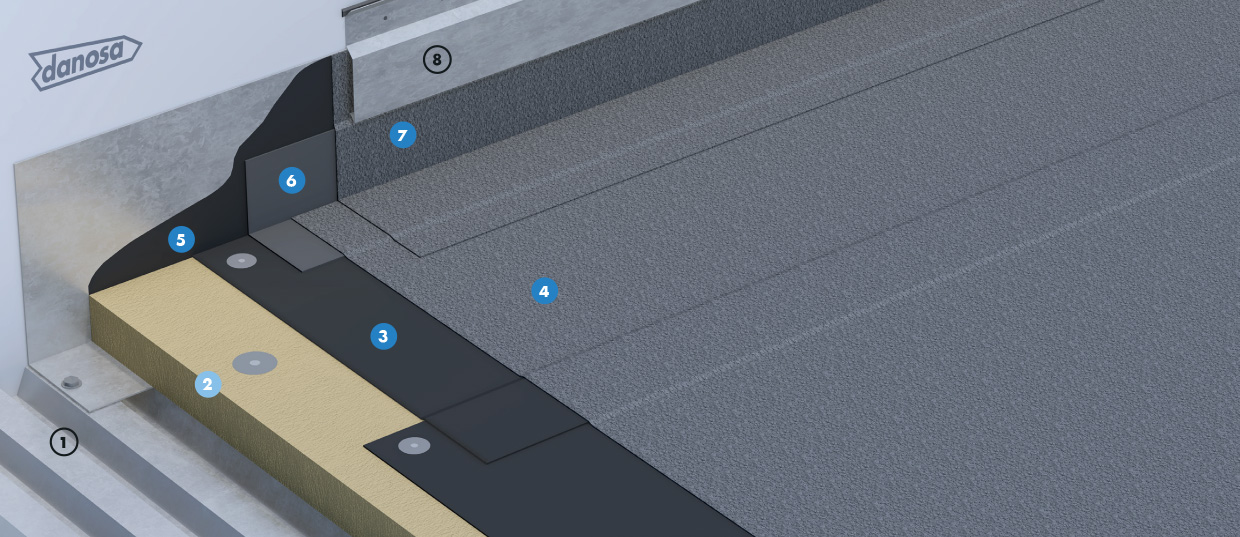

Partie courante

Relevés

  • 5 EIF IMPRIDAN® 100
  • 6 Equerre de renfort EQUERRE ESTERDAN® 25
  • 7 Finition POLYDAN® 180-50 GP ELAST
  • 8 Solin de protection

Avantages

  • Revêtement d’étanchéité bicouche en semi-in dépendance.
  • Suppression de l’écran d’indépendance.
  • Suppression de l’écran pare-flamme (cas sur PSE).
  • Rapidité de mise en œuvre de la 1ère couche fixée
  • mécaniquement.
  • Grande élasticité et durabilité.
  • Mise en œuvre par soudure au chalumeau au gaz
  • propane.
  • Déclaration Environnementale de Produit (DEP).
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne et DROM.
  • Climat de plaine.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurTAN et boisSe référer au DTU 43.3, DTU 43.4 et autres
    documents techniques
    Pare-vapeur- Pas nécessaire sur TAN pleine pour les
    locaux à faible et moyenne hygrométrie
    - Cf nos recommandations en bas de page
    Isolation thermiquePIR/PSEFixé mécaniquementSe reporter au DTA de l’isolant
    ÉtanchéitéESTERDAN® FM 30 P
    ELAST S
    Fixé mécaniquement, joints
    mixtes (adhésifs et soudau0002bles)
    - Sur PSE, l’écran pare-flamme n’est pas
    nécessaire -L’inversion des couches n’est pas possible - Cf DTA pour la densité de fixations
    ÉtanchéitéGLASDAN ® 40/GP ERF
    ELAST
    Soudure en plein- Sur PSE, l’écran pare-flamme n’est pas
    nécessaire -L’inversion des couches n’est pas possible - Cf DTA pour la densité de fixations
    Classement F I TL3-D3",
    Pente≥ 3 % (TAN)
    RELEVES (se référer aux DTU)
    EIF (Enduit
    d’Impression à Froid)
    IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionPOLYDAN® 180-50/GP
    ELAST
    Soudure en plein- ou GLASDAN® AL 80 T 50 P E
    - ou GLASDAN® AL 80-50 GP
    PROTECTION
    Chemins de
    circulation
    DANOLOSA® ou
    DANOGRID®
    Libreou POLYDAN® 180-50/GP de couleur
    différente soudé sur la 2nde couche
    Zones techniquesDANOLOSA®LibreConvient comme support des appareils
    techniques

    Recommandations

    Dans le cas de TAN perforées ou crevées pour des locaux à faible, moyenne et forte hygrométrie, un pare-vapeur de type
    DANEAL® sera nécessaire. Se reporter à sa fiche technique.
    Sur TAN pleines, locaux à faible ou moyenne hygrométrie, tout type de bâtiments avec perméabilité à l’air requise
    Q4Pa-surf ≤ 1,4 m3/(h/m²), prévoir un pare-vapeur DANEAL® en pose libre, joints fermés avec des bandes de SELF-DAN®.
    Pour les locaux à très forte hygrométrie sur TAN pleine, pare-vapeur SELF-DAN® AL 100.
    Sur un élément porteur bois, le pare-vapeur sera conforme à la fiche TIAT1.
    Avec un isolant PSE, en relevé prévoir une bande ESTERDAN® 30 P ELAST AUTOADHÉSIF (ou SELF-DAN® AL) de 5 cm de
    développée pour la protection de la tranche d’isolant.
    Pour les toitures-terrasses techniques ou zones techniques, l’isolant aura une classe C de compressibilité et la 2nde autoprotégée est
    remplacée par POLYDAN® 180-50/GP ELAST (I5).
    Pour le traitement des joints de dilatation, se reporter au DTU 43.3.
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
