TPH1

Inaccessibles phoniques-avec isolation-bitume bicouche

  • Imperméabilisation: Membranes bitumineuses SBS bicouche fixé mécaniquement
  • Isolation thermo-acoustique: Laine minérale et membrane M.A.D.
  • Mortier: Autoprotection
  • Soutien: Tôle d’Acier Nervurée (TAN)
Partager

Étanchéité à l’eau

ESTERDAN PLUS 40/GP ELAST

Étanchéité à l’eau Réhabilitation Développement durable
8622TPH1

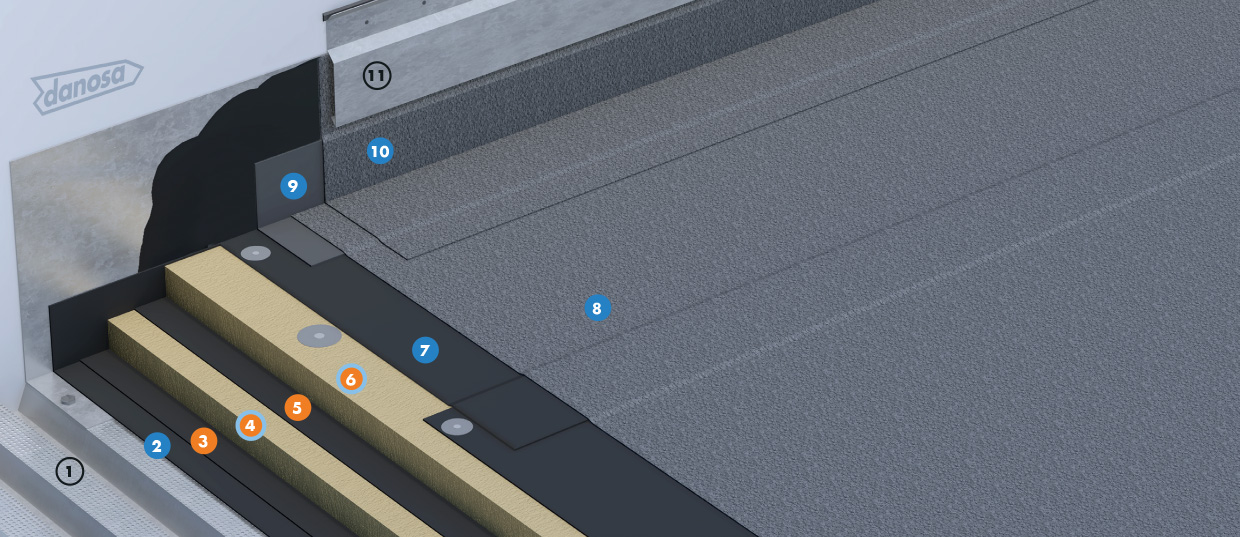

Partie courante

  • 1 Élément porteur en TAN perforée
  • 2 Pare-vapeur SELF-DAN® BTM
  • 3 Isolant phonique SYNTHETIC M.A.D. 18
  • 4 Isolant thermo-acoustique en laine de roche
  • 5 Isolant phonique SYNTHETIC M.A.D. 25
  • 6 Isolant thermo-acoustique en laine de roche
  • 7 Couche d’étanchéité ESTERDAN® FM 30 P ELAST
  • 8 Couche d’étanchéité ESTERDAN® PLUS 40/GP ELAST

Relevés

  • 9 Equerre de renfort EQUERRE ESTERDAN® 25
  • 10 Finition POLYDAN® 180-50/GP ELAST
  • 11 Solin de protection

0

  • 0

Avantages

  • Système de couverture thermique et phonique.
  • Réduction de la résonnance de la TAN.
  • Amélioration du rendement acoustique à basses
  • fréquences grâce à la membrane phonique M.A.D.
  • Isolation phonique à moyennes et hautes fréquences.
  • Déclaration Environnementale de Produit (DEP)
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurTAN perforéeSe référer au DTU 43.3 et autres documents
    techniques
    Pare-vapeur et
    pare-air
    SELF-DAN® BTMAutoadhésivitéFaible et moyenne hygrométrie
    Isolation phoniqueSYNTHETIC M.A.D. 18LibreRéduction de la résonnance de la TAN
    Isolation
    thermo-acoustique
    Laine minérale nue 100mmFixée mécaniquementIntervient à moyennes et hautes fréquences
    Isolation phoniqueSYNTHETIC M.A.D. 25LibreAmélioration du rendement acoustique en
    basses fréquences
    Isolation theru0002mo-acoustiqueLaine minérale nue 60mmFixée mécaniquementIntervient à moyennes et hautes fréquences
    ÉtanchéitéESTERDAN® FM 30 P
    ELAST
    Fixé mécaniquement- Cf DTA pour la densité de fixations - L’inversion des couches n’est pas possible
    ÉtanchéitéESTERDAN® PLUS 40/GP
    ELAST
    Soudure en plein- Cf DTA pour la densité de fixations - L’inversion des couches n’est pas possible
    Pente≥ 3 %
    Indice d’affaiblisseu0002ment acoustiqueRw = 47 dB
    RELEVES (se référer aux DTU)
    EIF (Enduit
    d’Impression à Froid)
    IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionPOLYDAN® 180-50/GP
    ELAST
    Soudure en pleinou GLASDAN® AL 80 T 50 P E
    ou GLASDAN® AL 80-50 GP
    PROTECTION
    Chemins de circuu0002lationDANOLOSA® ou
    DANOGRID®
    Libreou POLYDAN® 180-50/GP de couleur
    différente soudé sur la 2nde couche
    Zones techniquesDANOLOSA®LibreConvient comme support des appareils
    techniques

    Recommandations

    En doublant la couche phonique SYNTHETIC M.A.D. 25 l’indice d’affaiblissement acoustique Rw est de 49 dB.
    Pour le traitement des joints de dilatation, se reporter au DTU 43.3.
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants
