TIGTR1
Inaccessibles sous gravillons-avec isolation-relevés Revestidan Finish
- Imperméabilisation: Membranes bitumineuses SBS en système bicouche
- Isolation thermique: PIR/PSE/Perlite/Verre cellulaire/Laine minérale/Liège
- Mortier: Gravillons
- Supports: Maçonnerie ou panneaux bois

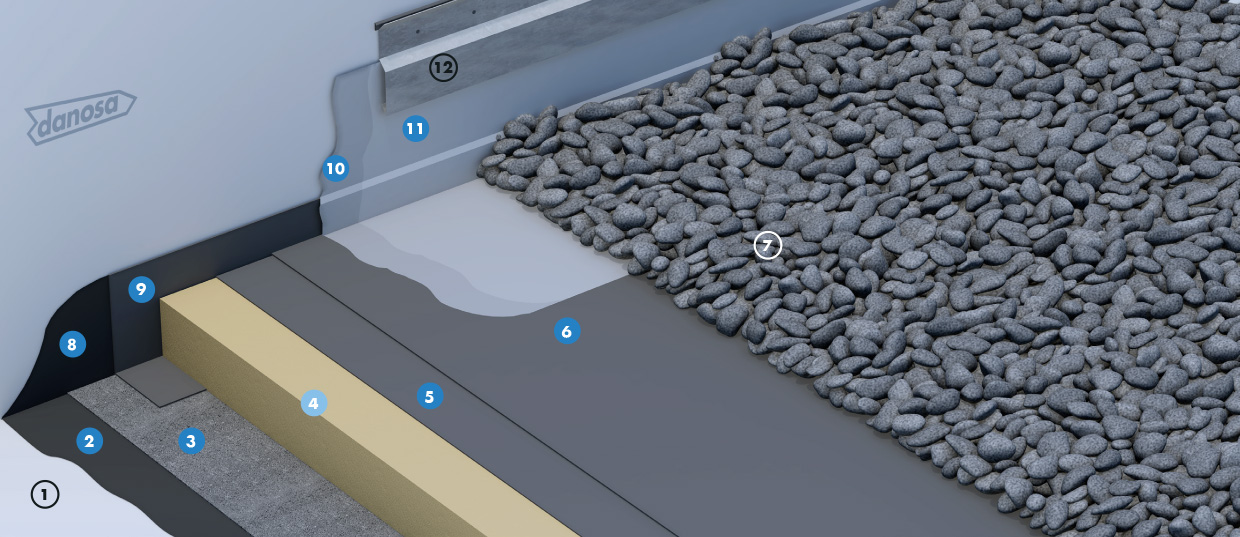

Partie courante
- 1 Élément porteur en maçonnerie ou panneaux bois
- 2 EIF IMPRIDAN® 100
- 3 Pare-vapeur GLASDAN® 30 AP ELAST
- 4 Isolation thermique
- 5 Couche d’étanchéité POLYDAN® 180-30 P ELAST S
- 6 Couche d’étanchéité GLASDAN® 30 P ELAST
- 7 Protection gravillons lavés
Relevés
- 8 EIF IMPRIDAN® 100
- 9 Equerre de pare-vapeur EQUERRE ESTERDAN® 25
- 10 1ère couche de REVESTIDAN® FINISH
- 11 2ème couche de REVESTIDAN® FINISH
- 12 Solin de protection
Avantages
Application
Exigences techniques
| Fonction | Produits | Pose | Information complémentaire |
|---|---|---|---|
| PARTIE COURANTE | |||
| Élément porteur | Maçonnerie ou panneaux bois | Se référer aux documents techniques | |
| EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m2 - ou MAXDAN® ou CURIDAN® |
| Pare-vapeur | GLASDAN® 30 AP ELAST | Soudure en plein ou libre | - Locaux faible et moyenne hygrométrie - Pare-vapeur autoadhésif: ESTERDAN® 30 P ELAST AUTOADHÉSIF |
| Isolation thermique | PIR/PSE/Perlite/Verre celu0002lulaire/Laine minérale/Liège | Posé librement | - Se reporter à son DTA ou DTU - Verre cellulaire collé à l’EAC (Enduit d’Application à Chaud) |
| Étanchéité | POLYDAN® 180-30 P ELAST S | Totale indépendance, joints autoadhésifs | - Sur PSE: l’écran pare-flamme n’est pas nécessaire - L’inversion des couches n’est pas possible |
| Étanchéité | GLASDAN® 30 P ELAST | Soudure en plein | - Sur PSE: l’écran pare-flamme n’est pas nécessaire - L’inversion des couches n’est pas possible |
| Classement F I T | F5 I5 T4 | ", | |
| Pente | 0 à 5 % | ||
| RELEVES (se référer aux DTU) | |||
| 1ère couche - 2ème couche | REVESTIDAN® FINISH | Brosse plate, ou raclette | - brûler au préalable le film plastique de la 2nde couche au droit du relevé - minimum 2 couches : 1,6 kg/m² - rendement 3 couches : 2,1 kg/m² ou EQUERRE ESTERDAN® 25 AP |
| Finition éventuelle | Paillettes d’ardoises | Saupoudrage à refus | rendement: 1kg/m² |
| PROTECTION | |||
| Protection courante | Gravillons roulés ou concassés lavés | Directement sur l’étanchéité | - épaisseur minimale de 4cm - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés |
| Chemins techniques | DANOLOSA® | Libre | Un écran de séparation DANOFELT® PY 200 est nécessaire |
Recommandations
L’application d’un primaire en relevés peut être nécessaire sur les supports très poreux ou absorbants à base de ciment, supports inorganiques ou à base de calcium.
La mise en place d’une armature marouflée dans REVESTIDAN® FINISH ou bien d’une équerre de renfort EQUERRE ESTERDAN® 25 AP en relevés et dans les angles peut être requise dans certains cas. Consulter la fiche technique produit.
Une pose sur écran d’indépendance DANECRAN® 100 est possible avec comme 1ère couche ESTERDAN® 30 P ELAST, ce qui confère un classement F4 I3 T4.
En climat de montagne, le pare-vapeur sera GLASDAN® AL 80 T 50 P E. Se reporter au DTU 43.11 pour les autres spécificités.
Avec l’isolant verre cellulaire, le pare-vapeur n’est pas obligatoire.
Afin de faciliter les rénovations, l’interposition du géotextile DANOFELT® PY 200 sous les gravillons permet une dépose plus facile et rapide de ceux-ci.
Pour les toitures-terrasses techniques ou zones techniques, la protection gravillons est remplacée par une protection dure (cf DTU série 43).
Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
La mise en place d’une armature marouflée dans REVESTIDAN® FINISH ou bien d’une équerre de renfort EQUERRE ESTERDAN® 25 AP en relevés et dans les angles peut être requise dans certains cas. Consulter la fiche technique produit.
Une pose sur écran d’indépendance DANECRAN® 100 est possible avec comme 1ère couche ESTERDAN® 30 P ELAST, ce qui confère un classement F4 I3 T4.
En climat de montagne, le pare-vapeur sera GLASDAN® AL 80 T 50 P E. Se reporter au DTU 43.11 pour les autres spécificités.
Avec l’isolant verre cellulaire, le pare-vapeur n’est pas obligatoire.
Afin de faciliter les rénovations, l’interposition du géotextile DANOFELT® PY 200 sous les gravillons permet une dépose plus facile et rapide de ceux-ci.
Pour les toitures-terrasses techniques ou zones techniques, la protection gravillons est remplacée par une protection dure (cf DTU série 43).
Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
