TIGI1

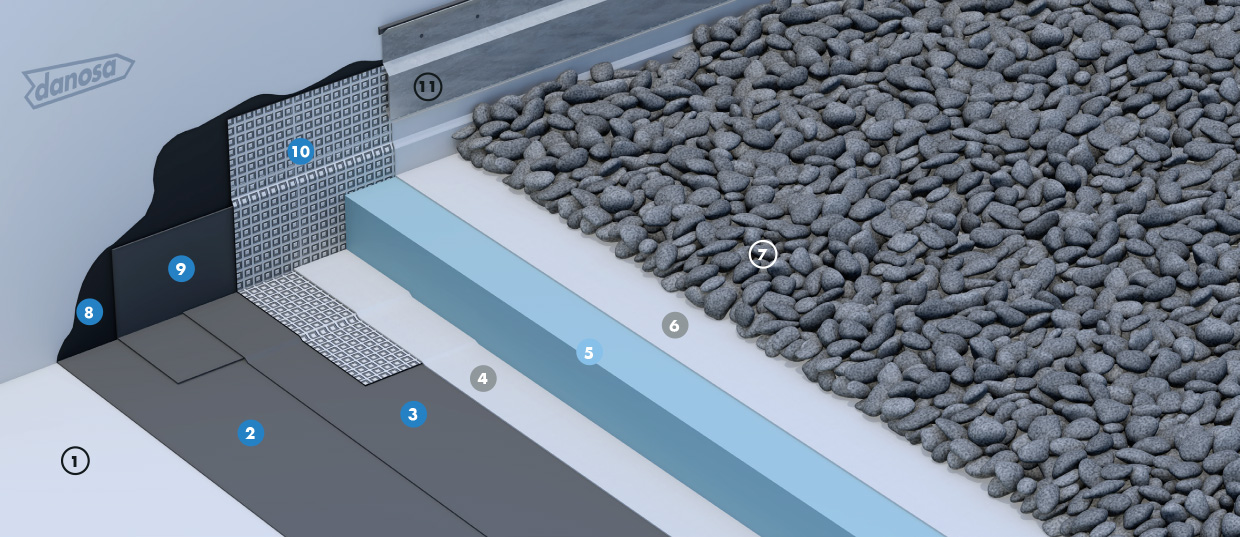

Inversées Inaccessibles sous gravillons-bitume bicouche1

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Mortier: Gravillons
  • Soutien: Maçonnerie ou panneaux bois massif
Partager

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau

GLASDAN 30 P ELAST

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie
8602TIGI1

Partie courante

Avantages

  • Revêtement d’étanchéité bicouche en indépendance.
  • Suppression de l’écran d’indépendance.
  • Etanchéité protégée des intempéries et dommages.
  • Pare-vapeur supprimé.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Déclaration Environnementale de Produit (DEP).
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerie ou panneaux bois massifSe référer aux documents techniques
    ÉtanchéitéPOLYDAN® 180-30 P ELAST STotale indépendance, joints autoadhésifs- L’inversion des couches n’est pas autorisée
    - Système renforcé : POLYDAN® 180-30 P ELAST S + POLYDAN® 180-30 P ELAST
    ÉtanchéitéGLASDAN®30 P ELASTSoudure en plein- L’inversion des couches n’est pas autorisée
    - Système renforcé : POLYDAN® 180-30 P ELAST S + POLYDAN® 180-30 P ELAST
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Isolation thermiqueDANOPREN® TR 100Panneaux posés librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Classement F I TF5 I5 T4
    Pente0 à 5 %
    RELEVES (se référer aux DTU)
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionGLASDAN® AL 80 T 50 P ESoudure en pleinou POLYDAN® 180-50/GP ELAST
    PROTECTION
    Protection couranteGravillons roulés ou concassés lavésDirectement sur l’étanchéité- épaisseur minimale de 4cm
    - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés
    Chemins techniquesDANOLOSA®LibreUn écran de séparation DANOFELT® PY 200 est nécessaire

    Recommandations

    Une pose sur écran d’indépendance DANECRAN® 100 est possible avec comme 1ère couche ESTERDAN® 30 P ELAST, ce qui con fère un classement F4 I3 T4.
    L’écran de séparation sous l’isolant peut être supprimé si la 2nde couche est autoprotégée (GLASDAN® 40/GP ERF ELAST).
    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    En toitures-terrasses techniques ou zones techniques, dans les zones circulées la protection gravillons est remplacée par une protec tion dure (cf DTU série 43).
    Pour les toitures-terrasses techniques ou zones techniques, la protection gravillons est remplacée par une protection dure (cf DTU série 43).
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
