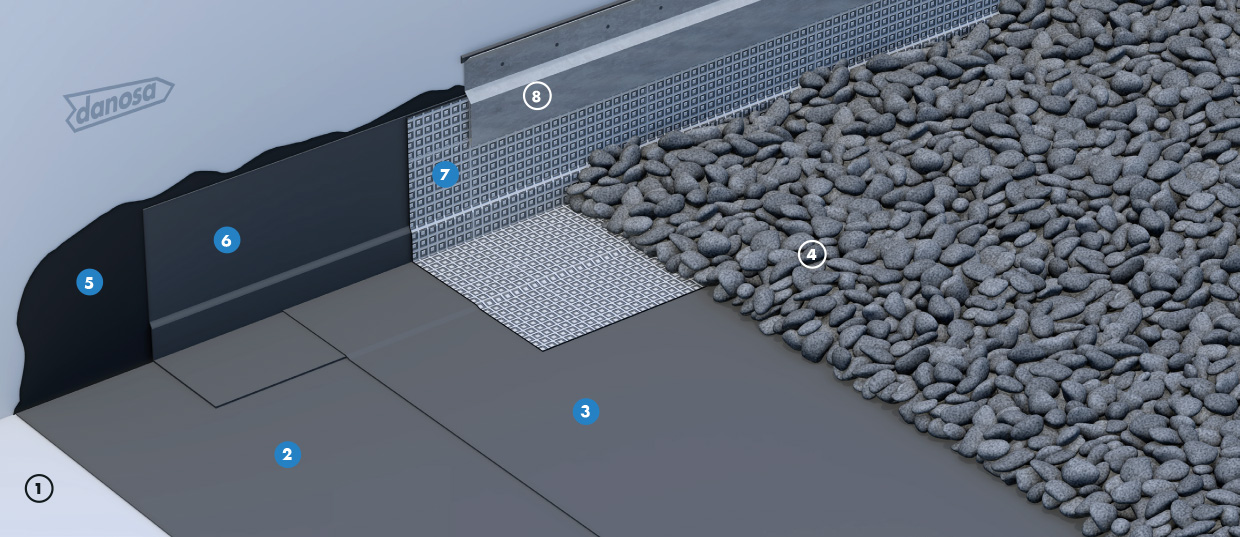

Partie courante
- 1 Élément porteur en maçonnerie
- 2 Couche d’étanchéité POLYDAN® 180-30 P ELAST S
- 3 Couche d’étanchéité GLASDAN® 30 P ELAST
- 4 Protection gravillons lavés
Relevés
- 5 EIF IMPRIDAN® 100
- 6 Renfort POLYDAN® 180-40 P ELAST
- 7 Finition GLASDAN® AL 80 T 50 P E
- 8 Solin de protection
Avantages
Application
Exigences techniques
Fonction | Produits | Pose | Information complémentaire |
---|---|---|---|
PARTIE COURANTE | |||
Élément porteur | Maçonnerie | Se référer aux documents techniques et DTU | |
Étanchéité | POLYDAN® 180-30 P ELAST S | Totale indépendance, joints autoadhésifs | L’inversion des couches n’est pas possible |
Étanchéité | GLASDAN® 30 P ELAST | Soudure en plein | L’inversion des couches n’est pas possible |
Classement F I T | F5 I5 T4 | ||
Pente | 0 % | ||
RELEVES minimum 25cm au-dessus du gravillon (se référer aux DTU) | |||
EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m2 - ou MAXDAN® ou CURIDAN® |
Couche de renfort | POLYDAN 180-40 P ELAST | Soudure en plein sur toute la hauteur du relevé | ou POLYDAN® 180-48 P ELAST |
Finition | GLASDAN® AL 80 T 50 P E | Soudure en plein | ou POLYDAN® 180-50/GP ELAST |
PROTECTION | |||
Protection courante | Gravillons roulés ou concassés lavés | Directement sur l’étanchéité | - épaisseur minimale de 4cm - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravilu0002lons concassés |
Recommandations
Afin de faciliter les rénovations, l’interposition du géotextile DANOFELT® PY 200 sous les gravillons permet une dépose plus facile et rapide de ceux-ci.
Ces toitures-terrasses ne comportent pas de zones techniques.
Le système d’évacuation des entrées d’eaux pluviales comporte une évacuation permanente et une évacuation déversoir. Se reporter au DTU 43.1.
Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
