ACU1

Cobertura deck acústica não transitável com isolamento mineral e membranas betuminosas (SBS)

  • Impermeabilização: Membrana betuminosa bicamada fixada mecanicamente (SBS)
  • Isolamento Termo-acústico: Lã de rocha e membrana betuminosa de alta densidade
  • Acabamento: Membrana resistente à intempérie
Partilhar

Estanquidade à água

ESTERDAN FM 30 P ELAST

Estanquidade à água

ESTERDAN PLUS 40/GP ELAST

Proteção frente ao ruído

MAD2

Proteção frente ao ruído

MAD6

Proteção frente ao ruido Estanquidade à água Sustentabilidade

Vantagens

  • Cumpre “in situ” com os requisitos das determinações municipais que exijam isolamentos entre 45 e 52 dBA (dependendo da espessura da lã de rocha).
  • A membrana acústica colada à chapa diminui as suas ressonâncias.
  • A membrana acústica entre lãs de rocha melhora o rendimento acústico a baixas frequências.
  • A lã de rocha proporciona isolamento a médias e altas frequências.
  • Aumentando a espessura da lã de rocha, proporcionase à cobertura o isolamento térmico exigido de acordó com a zona climática.
  • O acabamento com membrana asfáltica fixada mecanicamente protege o isolamento das condições climatéricas exteriores e contribui com maior estanquidade acústica.
  • Declaração Ambiental de Produto (DAP/EPD).
  • Aplicação

  • Edifícios logísticos e industriais.
  • Edifícios públicos: centros comerciais, estádios, aeroportos, estações ferroviárias, centros de convenções, teatros, centros desportivos e discotecas.

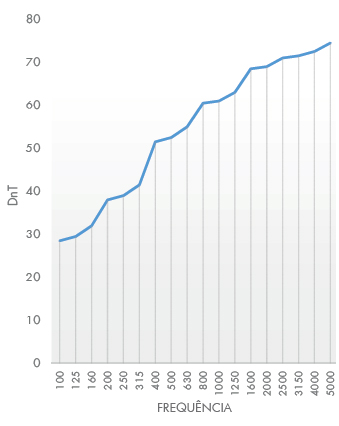

  • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento termoacústico absorvente a médias e altas frequênciasLã de rocha Painéis rígidos de lã de rocha de alta densidade.ΔRA
    Condutibilidade térmica
    (EN 12667)
    > 9 dBA
    λ = 0,039 W/m·K
    Isolamento acústico antiressonanteM.A.D.® 2Membrana betuminosa de alta densidade.ΔRA> 2 dBA
    Isolamento acústico ressonante membranaM.A.D.® 6Membrana betuminosa de alta densidade.ΔR125Hz > 6 dBA
    ImpermeabilizaçãoESTERDAN® FM 30 P ELASTMembrana betuminosa de betume modificado (SBS) com armadura de poliéster reforçado e acabamento em filme plástico.EN 13707: Membranas betuminosas com armadura para impermeabilização de coberturas.
    ImpermeabilizaçãoESTERDAN® PLUS 40/GP ELASTMembrana betuminosa de betume modificado (SBS) com armadura de poliéster reforçado e acabamento em grão de ardósia.EN 13707: Membranas betuminosas com armadura para impermeabilização de coberturas.

    Unidade de Trabalho

    Isolamento térmico e acústico de cobertura tipo deck formado por: Membrana betuminosa de alta densidade 2 mm de espessura M.A.D.® 2, aderida aos contornos superiores da chapa perfilada; painel simples de lã mineral de 80 mm de espessura e 150 kg/m³ de densidade, fixada ao suporte por fixações de aço (2 fixações por painel); membrana betuminosa de alta densidade 6 mm de espessura M.A.D.® 6; painel simples de lã mineral com acabamento de 80 mm de espessura e 150 kg/m³ de densidade, fixada ao suporte por fixações de aço (duas fixações por painel); sistema bicamada de impermeabilização formado por membrana betuminosa de betume modificado com elastómeros com acabamento em filme plástico com armadura de feltro de poliéster reforçado de 3 kg/m², ESTERDAN® FM 30 P ELAST fixada mecanicamente ao suporte e membrana betuminosa de betume modificado com elastómeros, autoprotegida com grão de ardósia, com armadura de feltro de poliéster reforçada, de 4 kg/m², ESTERDAN® PLUS 40 /GP ELAST aderida à anterior com maçarico. Pormenores construtivos apresentados na ficha de sistema NTV6.
