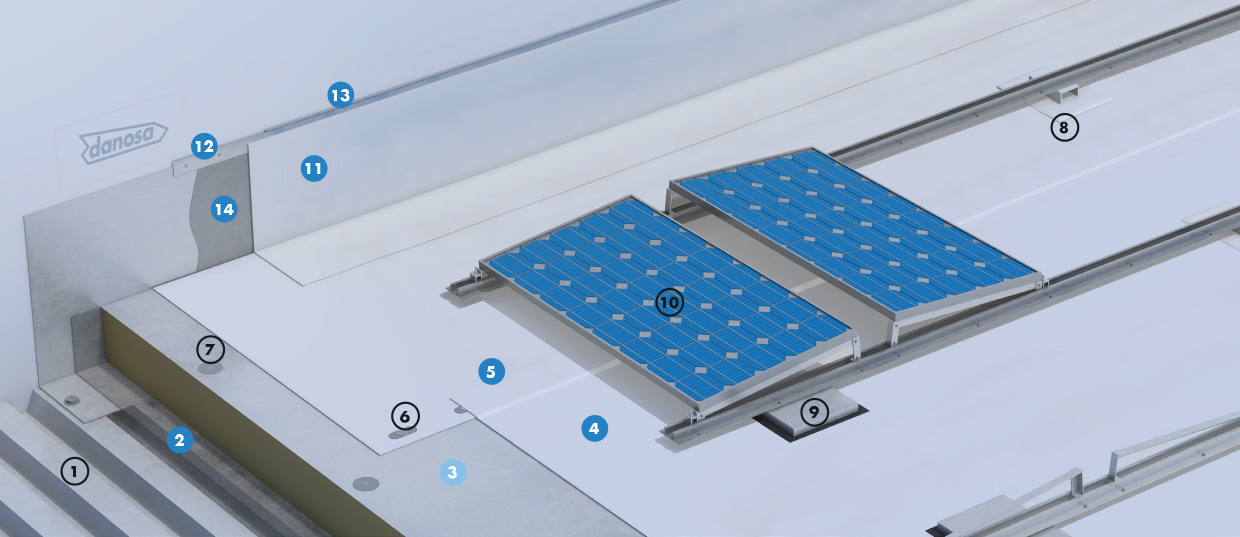

Cobertura
- 1 Suporte de impermeabilização
- 2 Barreira de vapor DANOPOL® 250 BV
- 3 Isolamento térmico poliisocianurato DANOPIR® AL
- 4 Lâmina impermeabilizante DANOPOL® HS 1.5 COOL ROOFING
- 5 Selagem de sobreposições DANOPOL® LÍQUIDO
- 6 Fixação mecânica do sistema de impermeabilização
- 7 Fixação mecânica do isolamento térmico
- 8 Estrutura solar fixa mecanicamente mediante suportes estanques revestidos de PVC
- 9 Estrutura solar autoportante sobre bandas elásticas
- 10 Painéis solares biorientados
Perimetral
- 11 Banda de terminação DANOPOL® HS 1.5 COOL ROOFING
- 12 Perfil de fixação colaminado DANOSA TIPO B
- 13 Selagem elástica ELASTYDAN® PU 40 CINZA
- 14 Adesivo GLUE-DAN® PVC
Vantagens
Aplicação
Requisitos técnicos
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Barreira de vapor | DANOPOL® 250 BV | Membrana de polietileno de baixa densidade (LDPE) de 250 mm de espessura. | Resistência à difusão de vapor de água (EN 13984) | μ > 100.000 |
| Isolamento térmico | DANOPIR® AL | Painéis rígidos de poliisocianurato revestidos em ambas faces com um complexo multicamada de alumínio e fixados mecanicamente ao suporte base. | Condutibilidade Térmica (EN 13165) Reação ao fogo (EN 13501-1) | λ = 0,023 W/m·K B-s2, d0 |
| Impermeabilização | DANOPOL® HS 1.5 COOL ROOFING | Membrana termoplástica de PVC de alta durabilidade fixada mecanicamente ao suporte base. | EN 13956: Membranas flexíveis para impermeabilização. Guia Europeu ETAG 006: Sistemas de impermeabilização de coberturas com membranas flexíveis fixadas mecanicamente. | |
| Estrutura Solar | FIXA MECANICAMENTE MEDIANTE SUPORTES ESTANQUES REVESTIDOS COM PVC AUTOPORTANTE BIORIENTADO 10º 1AH | Estrutura reticular de apoio à base de perfis de alumínio e contrapesos para apoios fornecidos com juntas elásticas de EPDM. Estrutura reticular de apoio à base de perfis de alumínio e contrapesos para apoios fornecidos com juntas elásticas de EPDM. | EN 61215: Módulos fotovoltaicos (FV) de silicio cristalino para uso terrestre. Qualificação do desenho e homologação. EN 61215: Módulos fotovoltaicos (FV) de silicio cristalino para uso terrestre. Qualificação do desenho e homologação. |
Unidade de Trabalho
Cobertura plana não transitável com membrana à vista constituída por:
Barreira de vapor à base de membrana DANOPOL® 250 BARREIRA DE VAPOR; isolamento térmico à base de painéis de poliisocianurato DANOPIR® AL, revestidos em ambas faces com um complexo multicamada de alumínio, de 100 mm de espessura, fixado mecanicamente ao suporte; membrana impermeabilizante formada por membrana termoplástica de PVC com armadura de malha de poliéster, de 1,5 mm de espessura, DANOPOL® HS 1.5 COOL ROOFING, fixada mecanicamente ao suporte, as fixações serão de rosca dupla, com tratamento anticorrosivo 15 ou 30 ciclos Kasternich, eleitas de acordo com as condições tanto exteriores como interiores de humidade, deverão constar de DIT ou ETA de sistema.
Inclui parte proporcional de: suportes estanques de ancoragem solar homologados por DANOSA; encontros com paramentos elevando a impermeabilização 20 cm na vertical sobre acabamento de cobertura, formado por: adesivo de contacto
GLUE-DAN® PVC; banda perimetral de ligação a ângulos de encontro formados por membrana termoplástica de PVC, de 1,5 mm de espessura, DANOPOL® HS 1.5 COOL ROOFING; perfil de chapa colaminada DANOSA TIPO B fixado mecanicamente ao paramento e cordão de selagem de poliuretano executado com ELASTYDAN® PU 40 CINZA entre o paramento e o perfil de chapa colaminada. Encontros entre os três planos de impermeabilização formados por: peças de reforço de membrana PVC DANOPOL® da mesma cor em CANTOS e ESQUINAS. Encontros com sumidouros formados por: RALO DE ESCOAMENTO DE ÁGUAS DE SAÍDA VERTICAL DANOSA® prefabricado em PVC de diâmetro necessário provido de aba perimetral, para soldadura à membrana impermeabilizante e RALO DE PINHA DANOSA®.
Produtos providos de marcação CE e sistema de impermeabilização certificado por Avaliação Técnica Europeia (ETA) no 10/0054.. Em conformidade com o CTE. Aplicação em obra conforme a UNE 104416.
Barreira de vapor à base de membrana DANOPOL® 250 BARREIRA DE VAPOR; isolamento térmico à base de painéis de poliisocianurato DANOPIR® AL, revestidos em ambas faces com um complexo multicamada de alumínio, de 100 mm de espessura, fixado mecanicamente ao suporte; membrana impermeabilizante formada por membrana termoplástica de PVC com armadura de malha de poliéster, de 1,5 mm de espessura, DANOPOL® HS 1.5 COOL ROOFING, fixada mecanicamente ao suporte, as fixações serão de rosca dupla, com tratamento anticorrosivo 15 ou 30 ciclos Kasternich, eleitas de acordo com as condições tanto exteriores como interiores de humidade, deverão constar de DIT ou ETA de sistema.
Inclui parte proporcional de: suportes estanques de ancoragem solar homologados por DANOSA; encontros com paramentos elevando a impermeabilização 20 cm na vertical sobre acabamento de cobertura, formado por: adesivo de contacto
GLUE-DAN® PVC; banda perimetral de ligação a ângulos de encontro formados por membrana termoplástica de PVC, de 1,5 mm de espessura, DANOPOL® HS 1.5 COOL ROOFING; perfil de chapa colaminada DANOSA TIPO B fixado mecanicamente ao paramento e cordão de selagem de poliuretano executado com ELASTYDAN® PU 40 CINZA entre o paramento e o perfil de chapa colaminada. Encontros entre os três planos de impermeabilização formados por: peças de reforço de membrana PVC DANOPOL® da mesma cor em CANTOS e ESQUINAS. Encontros com sumidouros formados por: RALO DE ESCOAMENTO DE ÁGUAS DE SAÍDA VERTICAL DANOSA® prefabricado em PVC de diâmetro necessário provido de aba perimetral, para soldadura à membrana impermeabilizante e RALO DE PINHA DANOSA®.
Produtos providos de marcação CE e sistema de impermeabilização certificado por Avaliação Técnica Europeia (ETA) no 10/0054.. Em conformidade com o CTE. Aplicação em obra conforme a UNE 104416.
Download da documentação do sistema SUN3-PT
