Divisória
- 1 Placa dupla de gesso cartonado de 1
- 2 Isolamento acústico FONODAN® 50
- 3 Estrutura de gesso cartonado
- 4 Placa de gesso cartonado de 15 mm
- 5 Isolamento acústico Lã de Rocha
Vantagens
Aplicação

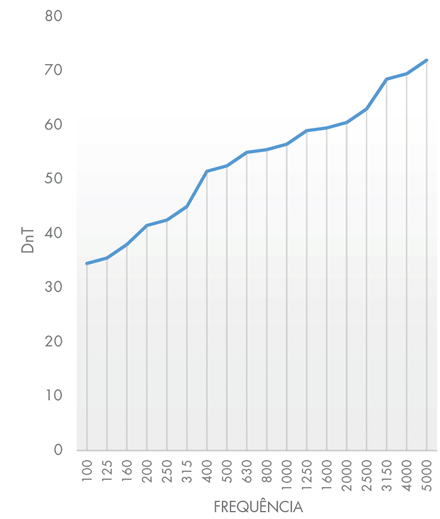

Gráfico
Requisitos técnicos
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Isolamento acústico antiressonante e amortecedor | FONODAN® 50 | Banda multicamada de polietileno reticulado e membrana de alta densidade. | ΔRA | 3 dBA |
| Isolamento acústico absorvente a médias e altas frequências | Lã de Rocha | Painel simples de lã de rocha. | RA | 40 - 61 dBA |
Recomendações
NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Ver pormenores construtivos.
Unidade de Trabalho
Isolamento acústico de divisória dupla de gesso cartonado composto por:
Placa dupla de gesso cartonado de 12,5 mm de espessura, fixa com parafusos autoperfurantes à estrutura de 50 mm de espessura melhorada na união com elementos estruturais e entre perfilaria e placas, com bandas autoadesivas antiressonantes FONODAN® 50 e material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade Lã de Rocha; placa de gesso cartonado de 15 mm de espessura fixa com parafusos autoperfurantes à primeira estrutura; separada pelo menos 1 cm da placa de gesso cartonado de 15 mm, colocação da segunda estrutura melhorada na união com elementos estruturais e entre perfilaria e placas com bandas autoadesivas antiressonantes FONODAN® 50 e material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade, Lã de Rocha; fixação de placa dupla de gesso cartonado de 12,5 mm de espessura à segunda estrutura com parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Placa dupla de gesso cartonado de 12,5 mm de espessura, fixa com parafusos autoperfurantes à estrutura de 50 mm de espessura melhorada na união com elementos estruturais e entre perfilaria e placas, com bandas autoadesivas antiressonantes FONODAN® 50 e material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade Lã de Rocha; placa de gesso cartonado de 15 mm de espessura fixa com parafusos autoperfurantes à primeira estrutura; separada pelo menos 1 cm da placa de gesso cartonado de 15 mm, colocação da segunda estrutura melhorada na união com elementos estruturais e entre perfilaria e placas com bandas autoadesivas antiressonantes FONODAN® 50 e material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade, Lã de Rocha; fixação de placa dupla de gesso cartonado de 12,5 mm de espessura à segunda estrutura com parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Download da documentação do sistema DIV2
