DIV3

Divisória entre locais ruidosos

  • Isolamento acústico: Lã de rocha/EPDM de alta densidade
Partilhar

Proteção frente ao ruído

MAD4

Proteção frente ao ruido
7970DIV3

Divisória

  • 1 Placa dupla de gesso cartonado de 1
  • 2 Isolamento acústico Membrana Acústica M.A.D.4®
  • 3 Placa dupla de gesso cartonado de 1
  • 4 Estrutura de gesso cartonado
  • 5 Placa de gesso cartonado de 15 mm
  • 6 Isolamento acústico Lã de Rocha

Vantagens

  • Isolamento acústico a ruído aéreo DnTw ≥ 55 dB.
  • Desloca as frequências de ressonância do sistema para frequências menos audíveis.
  • A membrana acústica melhora o isolamento a baixas frequências do sistema de gesso cartonado.
  • Absorvente a médias e altas frequências.
  • A quinta placa assegura a estanquidade do sistema a descontinuidades.
  • Pode aumentar-se a capacidade de isolamento térmico e acústico aumentando a espessura da estrutura e da lã mineral.
  • Sistema ligeiro de boa planimetria, de menor espessura e maior rapidez de execução.
  • Aplicação

  • Ginásios.
  • Cinemas.
  • Estúdios de rádio.
  • Auditórios, teatros, escolas de música: edifícios centrais e cabines de música.

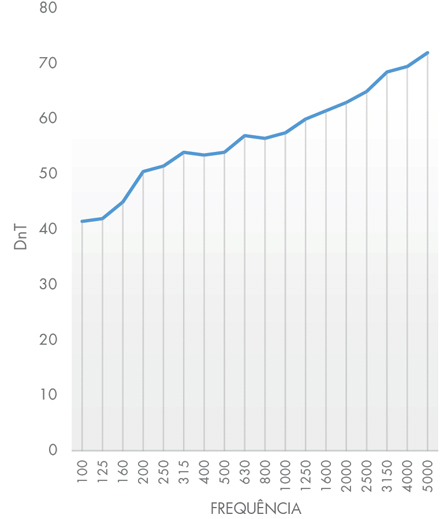

  • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico antiressonanteM.A.D.4®Membrana de EPDM de alta densidade.ΔRA entre elementos rígidos.3 dBA
    Isolamento acústico absorvente a médias e altas frequênciasLã de RochaPainel simples de lã de rocha.RA40 - 61 dBA

    Recomendações

    NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Ver pormenores construtivos.

    Unidade de Trabalho

    Isolamento acústico de divisória dupla de gesso cartonado composto por:
    Placa dupla de gesso cartonado de 12,5 mm de espessura, fixa à estrutura com parafusos autoperfurantes e selagem; membrana acústica de 4 mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação da estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura com parafusos autoperfurantes; colocação de material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade; placa de gesso cartonado de 15 mm de espessura fixa com parafusos autoperfurantes à primeira estrutura; separada pelo menos 1 cm da placa de gesso cartonado de 15 mm, aplicação da segunda estrutura; colocação de material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade; fixação de placa dupla de gesso cartonado de 12,5 mm de espessura à segunda estrutura com parafusos autoperfurantes e selagem; membrana acústica de 4mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura com parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
