Divisória
- 1 Placa de gesso cartonado de 12.5 mm
- 2 Isolamento acústico M.A.D.® 6
- 3 Placa de gesso cartonado de 12.5 mm
- 4 Estrutura de gesso cartonado
- 5 Placa de gesso cartonado de 15 mm tipo FOC
- 6 Isolamento acústico Lã de rocha
Vantagens
Aplicação

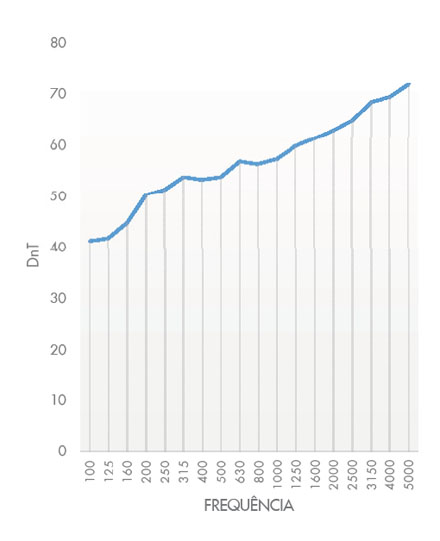

Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico antiressonante | M.A.D.® 6 | Lâmina betuminosa de alta densidade. | ΔRA entre elementos rígidos | 5 dBA |
Recomendações
Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo “Caixa flutuante” dentro de “caixa estrutural”.
Ver pormenores construtivos.
Ver pormenores construtivos.
Unidade de Trabalho
Isolamento acústico de divisória dupla de gesso cartonado e resistente ao fogo, composto por:
Placa de gesso cartonado de 12.5 mm fixada à estrutura com parafusos autoperfurantes e selagem; membrana acústica de 5,6 mm de espessura M.A.D.® 6 agrafada à primeira plana; fixação da estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura com parafusos autoperfurantes; colocação do material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade; placa de gesso cartonada tipo FOC de 15 mm de espessura fixa com parafusos autoperfurantes à primeira estrutura, separada pelo menos
1 cm da placa de gesso cartonado de 15 mm, aplicação da segunda estrutura; colocação de material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade; fixação de placa dupla de gesso cartonado de 12,5 mm de espessura à segunda estrutura com parafuros autoperfurantes e selagem; membrana acústica de 5,6 mm de espessura M.A.D.® 6 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura com parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Placa de gesso cartonado de 12.5 mm fixada à estrutura com parafusos autoperfurantes e selagem; membrana acústica de 5,6 mm de espessura M.A.D.® 6 agrafada à primeira plana; fixação da estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura com parafusos autoperfurantes; colocação do material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade; placa de gesso cartonada tipo FOC de 15 mm de espessura fixa com parafusos autoperfurantes à primeira estrutura, separada pelo menos
1 cm da placa de gesso cartonado de 15 mm, aplicação da segunda estrutura; colocação de material absorvente no seu interior à base de lã de rocha de 70 kg/m3 de densidade; fixação de placa dupla de gesso cartonado de 12,5 mm de espessura à segunda estrutura com parafuros autoperfurantes e selagem; membrana acústica de 5,6 mm de espessura M.A.D.® 6 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura com parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Download da documentação do sistema DIV5-PT
