FOR1

Entrepiso de madeira de elevadas prestações

  • Isolamento acústico: Membrana de polietileno reticulado de lã de rocha
Partilhar

Proteção frente ao ruído

IMPACTODAN

Proteção frente ao ruído

IMPACTODAN BT.

Downloads
Ficha técnica
BIM
Proteção frente ao ruido Reabilitação
7977FOR1

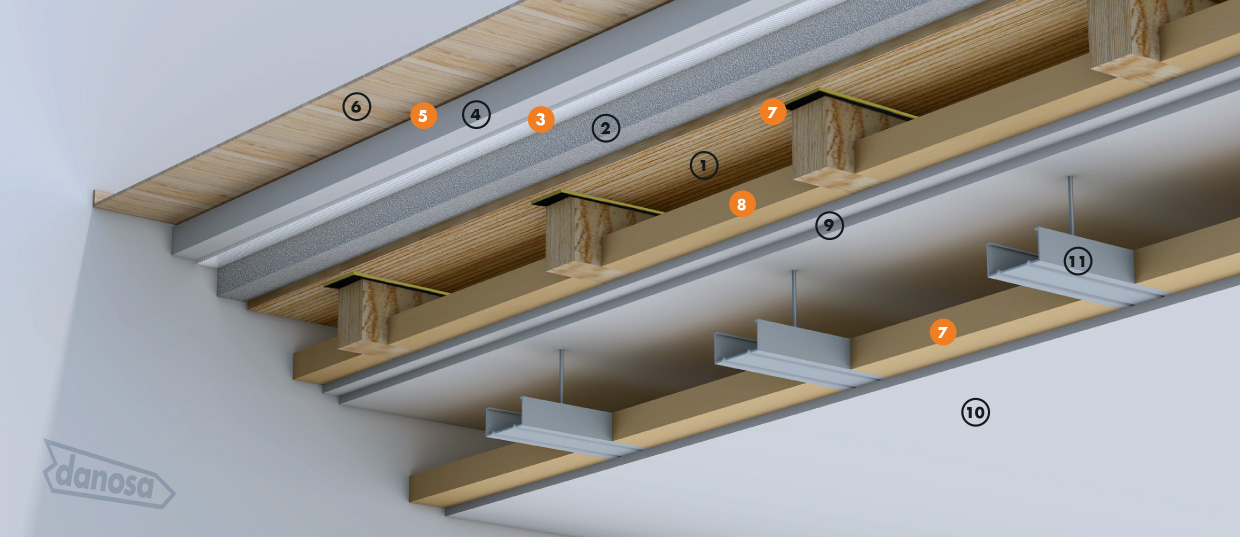

Pavimento de piso superior

  • 1 Estrutura de madeira
  • 2 Betonilha aligeirada com argila expandida
  • 3 Isolamento acústico IMPACTODAN® 10
  • 4 Argamassa autonivelante
  • 5 Isolamento acústico IMPACTODAN® BT
  • 6 Revestimento final

Teto flutuante

  • 7 Isolamento acústico FONODAN® 50
  • 8 Isolamento acústico em Lã de rocha
  • 9 Placa dupla de gesso cartonado de 15 mm tipo FOC
  • 10 Placa de gesso cartonado de 15 mm
  • 11 Estrutura de gesso cartonado

Vantagens

  • Isolamento a ruído aéreo DnTw entre 58 e 62 dB.
  • Isolamento a ruído de percussão L’nTW entre 48 e
  • 39 dB.
  • As placas tipo foc cumprem os requisitos de resistência ao fogo.
  • O teto falso permite a passagem de instalações sem prejuízo do isolamento acústico.
  • Durabilidade .
  • Resistência à compressão.
  • Compatível com instalações no pavimento, não sendo necessário camada de enchimento.
  • Não necessita de camada de proteção contra a
  • humidade.

    • Aplicação

  • Reabilitação de edifícios residenciais, como moradias com estrutura de madeira.
  • Reabilitação de edifícios públicos como hotéis.
  • Reabilitação de blocos comerciais em edifícios de madeira.

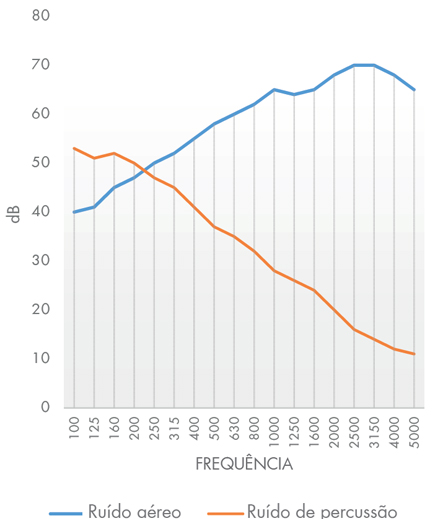

    • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico contra ruído de percussãoIMPACTODAN® 10 Membrana de polietileno quimicamente reticulado e espumado.ΔLW
    ΔRA    		22 dB
    4-8 dBA (segundo a espessura da betonilha).
    Isolamento acústico ao ruido de impactoIMPACTODAN BT®Membrana de polietileno químicamente reticulada e espumada.ΔLW22 dB
    Isolamento acústico absorvente a médias e altas frequênciasLÃ DE ROCHAPainel simples de lã de rocha.ΔRA15 dB

    Recomendações

    NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Ver pormenores construtivos.

    Unidade de Trabalho

    Superior: Betonilha aligeirada sobre o tabuleiro base de ma- deira de 4 cm com a união com elementos estruturais e entre vigas e laminado de madeira melhorada, com bandas autoadesivas antiressonantes FONODAN® 50 e 2 cm de betonilha de regularização, membrana de polietileno reticulado certificada mediante D.I.T. 439 R/16, IMPACTODAN® 10 sobre composto laminado à base de madeira, incluindo parte proporcional de componentes auxiliares do sistema como Fita de sobreposição 70 e Dessolidarizador perimetral 200, camada de argamassa autonivelante de 5 cm de espessura e membrana acústica de polietileno reticulado de 40 kg/m3 de densidade de 3mm de espessura, IMPACTODAN® BT, preparadoa para receber o revestimento final.
    Inferior: Placa dupla de gesso cartonado, tipo FOC, para re- sistência ao fogo de 60 min, com lã de rocha de 70 kg/m3 de densidade e 40 mm de espessura entre vigas de madeira, e teto decorativo para comportar as instalações.
