FOR6
Entrepiso de madeira de espessura reduzida
- Isolamento acústico: Membrana de polietileno reticulado, lã mineral, membrana acústica de alta densidade, produto em múltiplas camadas e banda antiressonante e amortecedora

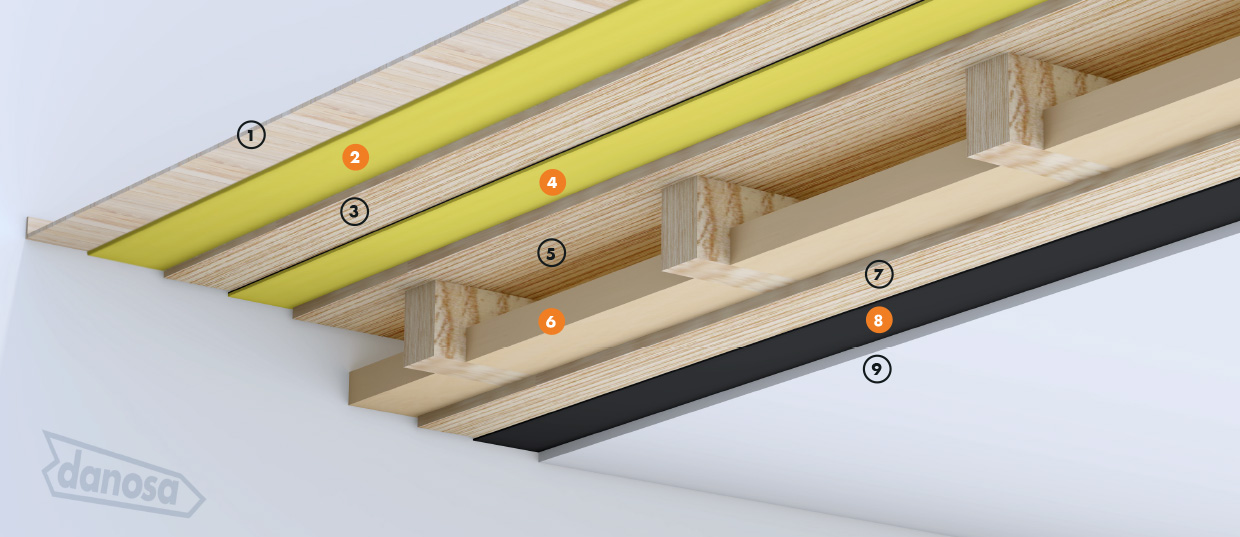

Pavimento do piso superior
- 1 Revestimento final
- 2 Isolamento acústico IMPACTODAN® BT
- 3 Composto laminado à base de madeira
- 4 Isolamento acústico FONODAN® 900
- 5 Estrutura e composto laminado à base de madeira
Teto flutuante
- 6 Isolamento acústico lã de rocha
- 7 Composto laminado à base de madeira
- 8 Isolamento acústico M.A.D.® 4
- 9 Placa de gesso cartonado
Vantagens
Aplicação

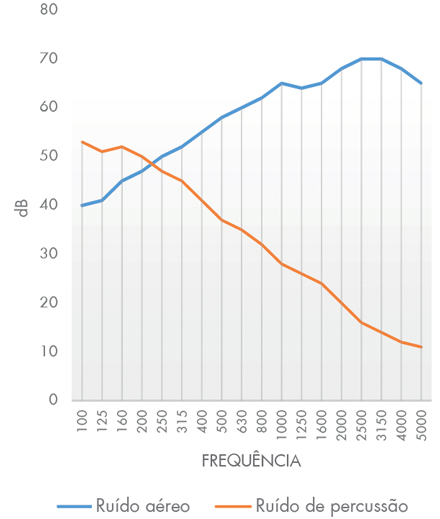

Gráfico
Requisitos técnicos
| Función | Producto | Descripción | Propiedad | Valor |
|---|---|---|---|---|
| Isolamento acústico ao ruído de impacto | IMPACTODAN® BT | Membrana de polietileno químicamente reticulada e espumada. | ΔLW | 22 dB |
| Isolamento acústico antiressonante | M.A.D.® 4 | Membrana de base betuminosa de alta densidade. | ΔRA entre elementos rigidos. | 4 dBA |
| Isolamento acústico absorção a médias e altas frequências | ROCDAN® 231/40 | Painel de lã de rocha de 40 mm. | ΔRA | 15 dBA |
| Isolamento acústico antiressonante e amortecedor | FONODAN® 900 | Membrana de base betuminosa de alta densidade e polietileno reticulado. | ΔRA entre elementos rigidos. ΔLW | 5 dB 22 dB |
| Isolamento acústico absorvente antiressonante e amortecedor | FONODAN® 50 | Banda multicamada de polietileno reticulado e membrana de alta densidade. | ΔRA | 3 dBA |
Recomendações
Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo caixa flutuante dentro de caixa estrutural.
Ver pormenores construtivos
Ver pormenores construtivos
Unidade de Trabalho
Solução composta por:
Superior: Membrana bicamada FONODAN® 900 e painel composto laminado à base de madeira de 18 mm de espessura fixado mecânicamente ao painel laminado de base. Membrana acústica de polietileno reticulado de 40 kg/m³
de densidade de 3mm de espessura, IMPACTODAN® BT, preparado para receber o revestimento final.
Inferior: Lã de rocha de 70 kg/m3 de densidade e 40 mm de espessura ROCDAN® 231/40 entre vigas e apoiada sobre composto laminado à base de madeira com 18 mm de espessura, membrana acustica danosa M.A.D.® 4 de 4 mm de espessura e peso superior a 6kg/m2, seguida de placa de gesso cartonado de 12,5 mm de espessura, incluindo elementos de fixação e selagem do sistema, pronto a pintar.
Superior: Membrana bicamada FONODAN® 900 e painel composto laminado à base de madeira de 18 mm de espessura fixado mecânicamente ao painel laminado de base. Membrana acústica de polietileno reticulado de 40 kg/m³
de densidade de 3mm de espessura, IMPACTODAN® BT, preparado para receber o revestimento final.
Inferior: Lã de rocha de 70 kg/m3 de densidade e 40 mm de espessura ROCDAN® 231/40 entre vigas e apoiada sobre composto laminado à base de madeira com 18 mm de espessura, membrana acustica danosa M.A.D.® 4 de 4 mm de espessura e peso superior a 6kg/m2, seguida de placa de gesso cartonado de 12,5 mm de espessura, incluindo elementos de fixação e selagem do sistema, pronto a pintar.
Download da documentação do sistema FOR6
