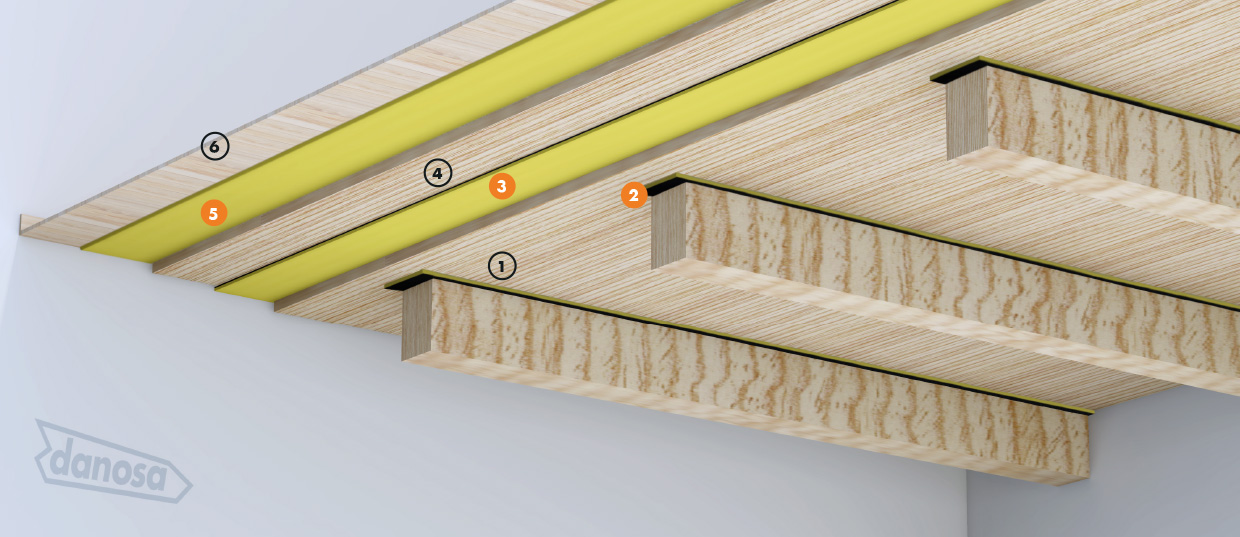

Pavimento do piso superior
- 1 Estrutura de madeira
- 2 Isolamento acústico FONODAN® 50
- 3 Isolamento acústico CONFORDAN ® 900
- 4 Duplo painel composto laminado a base de madeira
- 5 Isolamento acústico CONFORDAN ® BT
- 6 Revestimento final
Vantagens
Aplicação

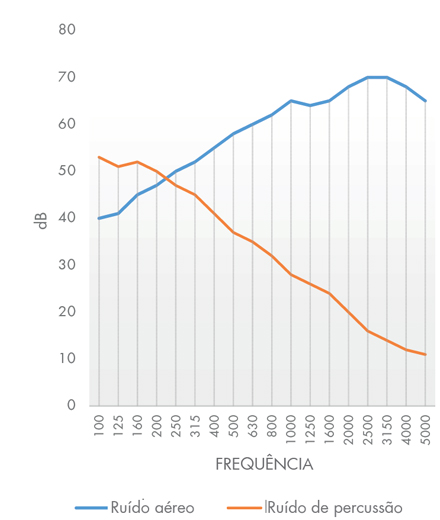

Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico ao ruído de impacto | CONFORDAN® BT | Membrana de polietileno químicamente reticulada e espumada. | ΔLW | 22 dB |
| Isolamento acústico antiressonante e amortecedor | CONFORDAN® 900 | Membrana de base betuminosa de alta densidade e polietileno reticulado. | ΔRA entre elementos rígidos. ΔLW | 5 dB 22 dB |
| Isolamento acústico absorvente antiressonante e amortecedor | FONODAN® 50 | Banda multicamada de polietileno reticulado e membrana de alta densidade. | ΔRA | 3 dBA |
Recomendações
Nota: Esta ficha pressupõe a integração em um sistema acústico do tipo caixa flutuante dentro de caixa estrutural.
Ver pormenores construtivos
Ver pormenores construtivos
Unidade de Trabalho
Solução composta por:
Superior: Membrana bicamada CONFORDAN® 900 e duplo painel composto laminado à base de madeira com 18 mm de espessura fixado mecânicamente entre si e ao composto laminado de madeira de base madeira com a união com elementos estruturais e entre vigas e laminado de madeira melhorada, com bandas autoadesivas antiressonantes FONODAN® 50, terminado com pavimento laminado de madeira aplicado sobre membrana acústica de polietileno reticulado de 40 kg/m³ de densidade de 3mm de espessura, CONFORDAN® BT, incluindo elementos de fixação e selagem do sistema, preparado a receber o revestimento final.
*Nota: Os painéis devem ser aplicados perpendicularmente entre si por forma a que fiquem totalmente cruzados e possam repartir cargas. As características referentes aos painéis compostos laminados à base de madeira, devem ser definidas pelo projetista atendendo a todas as premissas a cumprir para o local em estudo, por exemplo, a utilização final (incluindo as cargas expectáveis) ou a necessidade de prestações hidrófugas.
Superior: Membrana bicamada CONFORDAN® 900 e duplo painel composto laminado à base de madeira com 18 mm de espessura fixado mecânicamente entre si e ao composto laminado de madeira de base madeira com a união com elementos estruturais e entre vigas e laminado de madeira melhorada, com bandas autoadesivas antiressonantes FONODAN® 50, terminado com pavimento laminado de madeira aplicado sobre membrana acústica de polietileno reticulado de 40 kg/m³ de densidade de 3mm de espessura, CONFORDAN® BT, incluindo elementos de fixação e selagem do sistema, preparado a receber o revestimento final.
*Nota: Os painéis devem ser aplicados perpendicularmente entre si por forma a que fiquem totalmente cruzados e possam repartir cargas. As características referentes aos painéis compostos laminados à base de madeira, devem ser definidas pelo projetista atendendo a todas as premissas a cumprir para o local em estudo, por exemplo, a utilização final (incluindo as cargas expectáveis) ou a necessidade de prestações hidrófugas.
Download da documentação do sistema FOR9-PT
