TEF4

Teto flutuante de altas prestações

  • Isolamento acústico: Membrana betuminosa de alta densidade/Polietileno reticulado com membrana acústica/lã de rocha
Partilhar

Proteção frente ao ruído

SONODAN PLUS AUTOADHESIVO.

Proteção frente ao ruído

MAD6

Proteção frente ao ruido
8037TEF4

Teto flutuante

  • 1 Laje
  • 2 Reboco
  • 3 Isolamento acústico SONODAN® PLUS Autoadesivo
  • 4 Estrutura de gesso cartonado
  • 5 Placa de gesso cartonado de 15 mm
  • 6 Amortecedor de borracha
  • 7 Estrutura de gesso cartonado
  • 8 Isolamento acústico Lã de rocha
  • 9 Placa de gesso cartonado de 1
  • 10 Isolamento acústico Membrana Acústica Danosa M.A.D.® 6
  • 11 Placa de gesso cartonado de 1

Vantagens

  • Cumpre “in situ” os requisitos das determinações municipais para locais que requeiram um DnTA > 75 dBA.
  • Sistema massa-mola-massa com absorção a baixas, médias e altas frequências
  • O reboco assegura a estanquidade acústica da laje.
  • A aplicação, junto à laje de SONODAN® PLUS e placa tipo N15, aumenta o isolamento prévio da laje a baixas, médias e altas frequências.
  • O material na primeira câmara amortece ruídos de impulso a baixas frequências.
  • A membrana entre placas desloca as frequências de ressonância do sistema para frequências menos audíveis e melhora o isolamento a baixa frequência.
  • A lã mineral evita o efeito “tambor” entre placas.
  • A câmara pode ser a mínima permitida pelas condicionantes de projeto/obra.
  • O amortecedor evita as excitações de médias e altas frequências.
  • Sistema ligeiro de boa planimetria e rapidez de execução.
  • Aplicação

  • Locais de emissão 100-105 dBA de horário de funcionamento noturno: locais com música ao vivo, discotecas, salões de festas...

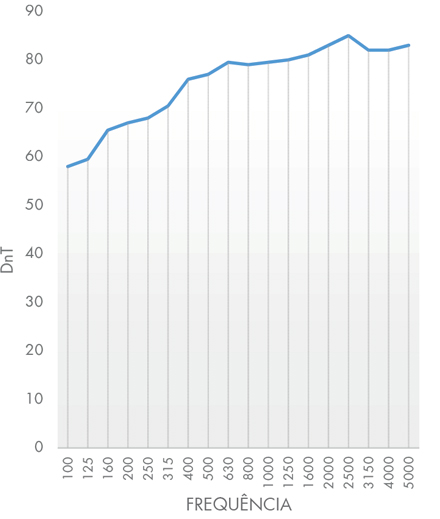

  • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico antiressonanteM.A.D.® 6Membrana betuminosa de alta densidade.ΔRA entre elementos rígidos.6 dBA
    Isolamento acústico contra ruído de impulso de baixas, médias e altas frequênciasSONODAN® PLUS AutoadesivoPainel composto por uma primeira camada de polietileno reticulado e membrana de alta densidade e uma segunda camada de membrana de alta densidade e lã mineral.RA52 - 65 dB
    Isolamento ter- moacústico absor- vente a médias e altas frequênciasLã de RochaPainel simples de lã de rocha.RA40 - 61 dB

    Unidade de Trabalho

    Teto flutuante para isolamento acústico de locais com música e emissão até 105 dBA formado por:
    Reboco da laje; isolamento multicamada para baixas, médias e altas frequências de 40 mm de espessura SONODAN® PLUS AUTOADESIVO suportado recorrendo a fixações de isolamento de 40, estrutura de tecto e placa de gesso cartonado de 15 mm; amortecedor de aço unido à estrutura através do gesso cartonado; estrutura de perfilaria dupla de gesso cartonado com lã mineral depositada sobre a estrutura de 70 kg/m3 de densidade e 40 mm de espessura; colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura por parafusos autoperfurantes e selagem; Membrana Acústica Danosa de 6 mm de espessura M.A.D.® 6 agrafada à placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos auto- perfurantes, totalmente selado e instalado, preparado para receber o teto decorativo para aplicação de instalações.
