TEF1

Teto flutuante para locais com emissão entre 80-90 dba e horário diurno

  • Isolamento acústico: Lã de rocha/Polietileno reticulado com membrana acústica
Partilhar

Proteção frente ao ruído

FONODAN 900.

Downloads
Ficha Técnica
BIM
Proteção frente ao ruido
8034TEF1

Teto flutuante

  • 1 Laje
  • 2 Reboco
  • 3 Amortecedor de borracha
  • 4 Estrutura de gesso cartonado
  • 5 Isolamento acústico em Lã de rocha
  • 6 Placa de gesso cartonado de 1
  • 7 Isolamento acústico FONODAN® 900
  • 8 Placa de gesso cartonado de 1

Vantagens

  • Cumpre “in situ” os requisitos das determinações municipais para locais que requeiram um DnTA > 60 dBA.
  • O reboco assegura a estanquidade do sistema.
  • Sistema massa-mola-massa com absorção a médias e altas frequências.
  • FONODAN® 900 entre placas desloca as frequências de ressonância do sistema para frequências menos audíveis.
  • Pode aumentar-se a capacidade de isolamento térmico aumentando a espessura da lã mineral.
  • A câmara pode ser a mínima permitida pelas condicio- nantes de projeto/obra.
  • O amortecedor evita as excitações de médias e altas frequências.
  • Sistema ligeiro de boa planimetria e rapidez de execução.

    • Aplicação

  • Locais de emissão 80-90 dBA de horário de funcio- namento diurno: cantinas, cafés, restaurantes, bares, jardins de infância.
  • Teatros, auditórios, escolas de música.
  • Partições comerciais sob partições habitacionais: supermercados, gráficas, oficinas, ateliers e escritórios.
  • Cinemas.
  • Estúdios de rádio.

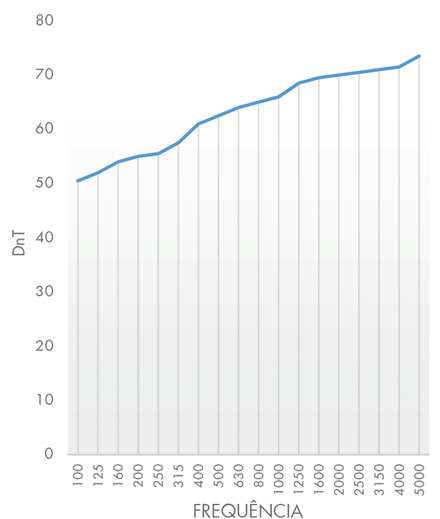

    • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico antiressonante e amortecedorFONODAN® 900Membrana multicamada composta por polietileno reticulado e membrana de alta densidade.ΔRA entre elementos rígidos.5 dBA

    Recomendações

    NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Considerou-se uma solução base constituída por laje aligeirada com abobadilha cerâmica de 20 cm de altura, reboco inferior e, 5 cm de camada de compressão armada.
    Ver pormenores construtivos.

    Unidade de Trabalho

    Teto falso para isolamento acústico de locais com emissão entre 80-90 dBA e horário de funcionamento diurno formado por:
    Reboco da laje; amortecedor de borracha, unido à estrutura da laje com bucha metálica e com varão roscado Ø 6; estrutura de perfilaria dupla de gesso cartonado com lã mineral depositada sobre a estrutura de 70 kg/m3 de densidade e 40 mm de espessura; colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura por parafusos autoperfurantes e selagem; Membrana bicamada autoadesiva FONODAN® 900; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o teto decorativo para aplicação de instalações.
