TEF2

Teto flutuante para locais com emissão entre 80-90 dba e horário noturno

  • Isolamento acústico: Membrana acústica de alta densidade com algodão/membrana betuminosa de alta densidade/lã de rocha
Partilhar

Proteção frente ao ruído

MAD4

Proteção frente ao ruído

ACUSTIDAN

Proteção frente ao ruido
8035TEF2

Teto flutuante

  • 1 Laje
  • 2 Reboco
  • 3 Isolamento acústico ACUSTIDAN®
  • 4 Amortecedor de borracha
  • 5 Estrutura de gesso cartonado
  • 6 Isolamento acústico em Lã de rocha
  • 7 Placa de gesso cartonado de 1
  • 8 Isolamento acústico Membrana Acústica Danosa M.A.D.® 4
  • 9 Placa de gesso cartonado de 1

Vantagens

  • Cumpre “in situ” os requisitos das determinações muni- cipais para locais que requeiram um DnTA > 65 dBA.
  • Sistema massa-mola-massa com membrana ressonante (absorção a baixas frequências) e absorvente a médias e altas frequências.
  • O reboco assegura a estanquidade da laje.
  • A membrana entre placas desloca as frequências de ressonância do sistema para frequências menos audíveis e melhora a baixa frequência.
  • Pode aumentar-se a capacidade de isolamento térmico aumentando a espessura da lã mineral.
  • A câmara pode ser a mínima permitida pelas condicionantes de projeto/obra.
  • O amortecedor evita as excitações de médias e altas frequências.
  • Sistema ligeiro de boa planimetria, de pouca espes- sura e grande rapidez de execução.
  • Aplicação

  • Locais de emissão 80-90 dBA de horário de funcionamento noturno: cervejarias, restaurantes, bares.
  • Salas de música em escolas.
  • Escolas de música: salas individuais para instrumentos.
  • Discotecas em centros comerciais.

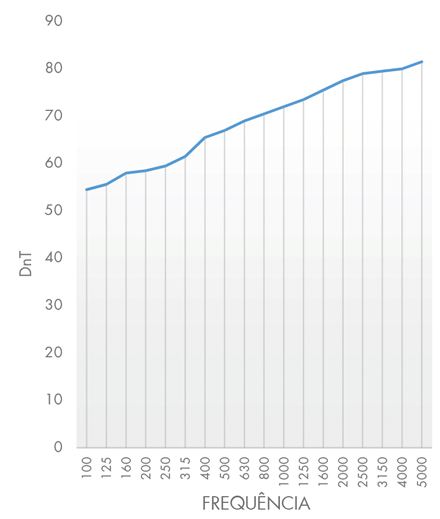

  • Gráfico

    Requisitos técnicos

    FunciónProductoDescripciónPropiedadValor
    Isolamento acústico antiressonanteM.A.D.® 4Membrana de betuminosa de alta densidade.ΔRA entre elementos rígidos.4 dBA
    Isolamento acústico absorvente a baixas frequênciasACUSTIDAN®Painel multicamada composto por manta de algodão e membrana de alta densidade.ΔR125Hz7 dB

    Unidade de Trabalho

    Teto falso para locais com emissão entre 85 e 90 dBA e horário de funcionamento noturno formado por:
    Reboco da laje; absorção a baixas frequências por membrana ressonante bicamada ACUSTIDAN® fixa mecanicamente com fixações de isolamento de 40; amortecedor de borracha, unido à estrutura da laje com bucha metálica e com varão roscado Ø 6; estrutura de perfilaria dupla de gesso cartonado com lã mineral depositada sobre a estrutura de 70 kg/m3 de densidade e 40 mm de espessura; colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura por parafusos autoperfurantes e selagem; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o teto decorativo para aplicação de instalações.
