Trasdosado
- 1 Solução de fachada existente
- 2 Emboço ou reboco de 1.5 cm
- 3 Isolamento acústico SONODAN® PLUS Autoadesivo
- 4 Isolamento acústico FONODAN® 50
- 5 Estrutura de gesso cartonado
- 6 Placa de gesso cartonado de 12.5 mm
- 7 Isolamento acústico Membrana Acústica Danosa M.A.D.® 4 ou M.A.D.® 6*
- 8 Placa de gesso cartonado de 12.5 mm
Vantagens
Aplicação

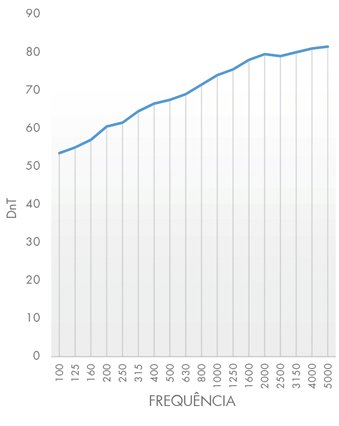

Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico contra ruído de impulso a baixas, médias e altas frequências | SONODAN® PLUS Autoadesivo | Painel multicamada composto por uma primeira camada de polietileno reticulado e membrana de alta densidade e uma segunda camada de membrana de alta densidade e lã de rocha. | RA | Entre 52-65 dBA |
| Isolamento acústico antiressonante | M.A.D.® 4 | Membrana betuminosa de alta densidade. | ΔRA entre elementos rígidos | 4 dBA |
| Isolamento acústico antiressonante | M.A.D.® 6 | Membrana betuminosa de alta densidade. | ΔRA entre elementos rígidos. | 6 dBA |
Recomendações
NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”. Considerou-se uma solução base constituída por pano de alvenaria simples de 11cm de largura. Ver pormenores construtivos.
*M.A.D.® 6 para níveis de emissão superiores a 105 dB
*M.A.D.® 6 para níveis de emissão superiores a 105 dB
Unidade de Trabalho
Trasdosado para isolamento acústico de locais com música, com emissão superior a 90 dBA, formado por:
Isolamento multicamada para baixas, médias e altas frequências, de 40 mm de espessura SONODAN® PLUS AUTOADESIVO, fixo mecanicamente à parede rebocada com fixações de isolamento de 40; estrutura de gesso cartonado de 50 mm isolada em todo seu perímetro com bandas autoadesivas antiressonantes FONODAN® 50, colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura por parafusos autoperfurantes e selagem; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 ou membrana acústica Danosa de 6 mm de espessura M.A.D.® 6, para níveis de emissão superiores a 105 dB, agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura através de parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Isolamento multicamada para baixas, médias e altas frequências, de 40 mm de espessura SONODAN® PLUS AUTOADESIVO, fixo mecanicamente à parede rebocada com fixações de isolamento de 40; estrutura de gesso cartonado de 50 mm isolada em todo seu perímetro com bandas autoadesivas antiressonantes FONODAN® 50, colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura por parafusos autoperfurantes e selagem; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 ou membrana acústica Danosa de 6 mm de espessura M.A.D.® 6, para níveis de emissão superiores a 105 dB, agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura através de parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Download da documentação do sistema TRA3-PT
Vídeo de instalação
