Cubierta
- 1 Soporte de impermeabilización
- 2 Aislamiento térmico de lana de roca de alta densidad acabada en capa de asfalto

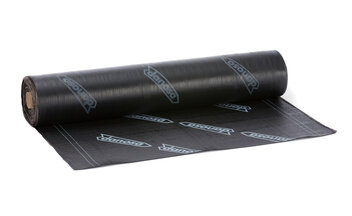

- 3 Lámina impermeabilizante IMPERDAN® FV 3 MM P
- 4 Lámina impermeabilizante IMPERDAN® FP 40 GP
Ventajas
Aplicación
Prescripciones técnicas
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Aislamiento térmico (Opcional, en caso de no usarse se imprimará la superficie horizontal con CURIDAN) | Lana de roca | Paneles rígidos de lana de roca, con acabado en riego asfáltico en su cara superior, fijados mecánicamente al soporte base. | Conductividad térmica (EN 12667) ----- Reacción al fuego (EN 13501-1) | λ = 0,039 W/m·K ----- A1 |
Impermeabilización | IMPERDAN® FV 3 MM PL | Lámina bituminosa de betún modificado(APP plegabilidad -5 ºC) con armadura de fibra de vidrio y terminación en film plástico. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. | |
Impermeabilización | IMPERDAN® FP 40 GP | Lámina bituminosa de betún modificado (APP plegabilidad -5 ºC) con armadura de fieltro de poliéster y terminación en gránulo de pizarra. | EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas. |
Unidad de Obra
Cubierta plana no transitable constituida por:
Aislamiento térmico a base de paneles de lana de roca, de 100 mm de espesor, con acabado asfáltico, fijados mecánicamente al soporte (número de fijaciones según indicaciones del fabricante) (opcional, en caso de no usarse se imprimará la superficie horizontal con CURIDAN); lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 ºC), de superficie no protegida, con armadura de fieltro de fibra de vidrio, de 3 mm, IMPERDAN® FV 3 MM P adherida al aislamiento con soplete (o al soporte previa aplicación de imprimación CURIDAN) y lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 ºC), de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster, de 4 kg/m², IMPERDAN® FP 40 GP, adherida a la anterior con soplete.Incluye parte proporcional de: Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con lámina IMPERDAN® FP 3 MM AP y banda de terminación con lámina bituminosa autoprotegida por gránulo de pizarra y armadura de poliéster reforzado de 4 kg/m² IMPERDAN® FP 40 GP, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP, adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en fuelle inferior mediante lámina bituminosa de betún modificado con plastómeros APP, con terminación en arena, con armadura de fieltro de poliéster reforzado de 3 mm, IMPERDAN® FP 3 MM AP adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con plastómeros APP, de superifice autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 4 kg/m², IMPERDAN® FP 40 GP. Productos provistos de marcado CE europeo. Puesta en obra conforme a norma UNE 104401.
Aislamiento térmico a base de paneles de lana de roca, de 100 mm de espesor, con acabado asfáltico, fijados mecánicamente al soporte (número de fijaciones según indicaciones del fabricante) (opcional, en caso de no usarse se imprimará la superficie horizontal con CURIDAN); lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 ºC), de superficie no protegida, con armadura de fieltro de fibra de vidrio, de 3 mm, IMPERDAN® FV 3 MM P adherida al aislamiento con soplete (o al soporte previa aplicación de imprimación CURIDAN) y lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 ºC), de superficie autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster, de 4 kg/m², IMPERDAN® FP 40 GP, adherida a la anterior con soplete.Incluye parte proporcional de: Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con lámina IMPERDAN® FP 3 MM AP y banda de terminación con lámina bituminosa autoprotegida por gránulo de pizarra y armadura de poliéster reforzado de 4 kg/m² IMPERDAN® FP 40 GP, ambas adheridas al soporte y entre sí con soplete; perfil metálico DANOSA® fijado mecánicamente al paramento y cordón de sellado ELASTYDAN® PU 40 GRIS entre el paramento y el perfil metálico. Encuentros con sumideros formado por: lámina bituminosa de adherencia, con terminación en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP, adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia y PARAGRAVILLAS DANOSA®. Junta de dilatación consistente en fuelle inferior mediante lámina bituminosa de betún modificado con plastómeros APP, con terminación en arena, con armadura de fieltro de poliéster reforzado de 3 mm, IMPERDAN® FP 3 MM AP adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con plastómeros APP, de superifice autoprotegida por gránulo de pizarra, con armadura de fieltro de poliéster reforzado, de 4 kg/m², IMPERDAN® FP 40 GP. Productos provistos de marcado CE europeo. Puesta en obra conforme a norma UNE 104401.
