TPP2

Cubierta plana transitable de uso privado con LBM (APP)

Impermeabilización: Membrana bituminosa bicapa adherida (APP)
Aislamiento térmico: Poliestireno extruido (XPS)
Acabado: Pavimento

Estanqueidad al agua

IMPERDAN FV 3 MM P

Estanqueidad al agua

IMPERDAN FP 3 MM AP.

Ahorro de energía

DANOPREN TR

Descargas

Ficha Técnica

BIM

Cubierta

1 Soporte de impermeabilización
2 Imprimación bituminosa CURIDAN®
3 Lámina impermeabilizante IMPERDAN® FV 3 MM P
4 Lámina impermeabilizante IMPERDAN® FP 3 MM AP
5 Capa separadora geotextil DANOFELT® PY 200
6 Aislamiento térmico DANOPREN® TR
7 Capa separadora geotextil DANOFELT® PY 300
8 Mortero de protección
9 Adhesivo cementoso ARGOCOLA® Élite 500
10 Pavimento cerámico
11 Mortero de rejuntado ARJUNT® Universal

Perimetral

12 Imprimación bituminosa CURIDAN®
13 Banda de refuerzo IMPERDAN® FP 3 MM AP

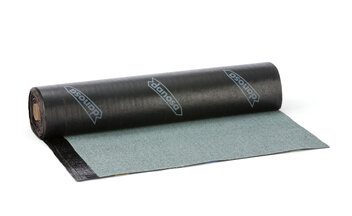

14 Banda de terminación IMPERDAN® FP 40 GP
15 Zócalo de protección

Descripción Características técnicas y medidas Herramientas, guías y descargas

Ventajas

Betún modificado con plegabilidad -5 ºC.

Productos asfálticos fabricados con estándares europeos.

Impermeabilización de gran durabilidad.

Aplicación mediante soplete de gas propano.

Impermeabilización bicapa adherida.

Gran resistencia mecánica.

Sistema de cubierta invertida que mejora la durabilidad de la impermeabilización y evita condensaciones entre capas.

Aislamiento térmico de alta resistencia a compresión y mínima absorción de agua.

Declaración Ambiental de Producto.

Aplicación

Edificios logísticos e industriales.

Edificios de pública concurrencia: centros comerciales.

Edificios residenciales públicos o privados.

Edificios para docencia: colegios, universidades, guarderías.

Edificios administrativos y corporativos.

Edificios sanitarios: hospitales, ambulatorios, centros de salud, residencias.

Prescripciones técnicas

Función	Producto	Descripción	Propiedad	Valor
Imprimación	CURIDAN®	Imprimación bituminosa de base acuosa.	Adherencia	≥ 0,3 kg/m²
Impermeabilización	IMPERDAN® FV 3 MM P	Lámina bituminosa de betún modificado(APP plegabilidad -5 ºC) con armadura de fibra de vidrio y terminación en film plástico.	EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
Impermeabilización	IMPERDAN® FP 3 MM AP	Lámina bituminosa de betún modificado (APP plegabilidad -5 ºC) con armadura de fieltro de poliéster y terminación inferior en film plástico y superior en arena.	EN 13707: Láminas bituminosas con armadura para impermeabilización de cubiertas.
Separación	DANOFELT® PY 200	Geotextil no tejido formado por fibras de poliéster.	Gramaje	200 g/m²
Aislamiento térmico	DANOPREN® TR	Planchas rígidas de poliestireno extruido (XPS) de alta resistencia a compresión y mínima absorción de agua.	Conductividad térmica (EN 12667)	λ = 0,033 - 0,037 W/m·K
Separación	DANOFELT® PY 300	Geotextil no tejido formado por fibras de poliéster.	Gramaje	300 g/m²
Protección	ARGOSEC® M-25 Élite	Enfoscados estructurales proyectados de baja retracción.	Rendimiento	40 kg/m²
Adhesivo cementoso	ARGOCOLA® ÉLITE 500	Adhesivo cementoso C2TE S1 deformable.	Rendimiento	6 kg/m²
Rejuntado	ARJUNT® UNIVERSAL	Mortero de rejuntado para cerámica CG2 AW.	Rendimiento	0,64 kg/m²

Unidad de Obra

Cubierta plana invertida transitable constituida por:
Imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®, lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 ºC), con terminación en film plástico, con armadura de fieltro de fibra de vidrio, de 3 mm, IMPERDAN® FV 3 MM P adherida al soporte con soplete y lámina bituminosa de betún modificado con plastómeros APP (plegabilidad -5 ºC), con terminación superior en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP adherida a la anterior con soplete; capa separadora formada por geotextil de poliéster DANOFELT® PY 200; aislamiento térmico a base de paneles de poliestireno extruido DANOPREN® TR, de 100 mm de espesor, con juntas perimetrales a media madera (opcional); capa separadora formada por geotextil de poliéster DANOFELT® PY 300 (opcional); listo para ejecutar el pavimento.
Encuentros con paramentos elevando la impermeabilización 20 cm en la vertical sobre acabado de cubierta, formada por: imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; banda de refuerzo en peto con IMPERDAN® FP 3 MM AP y banda de terminación con lámina bituminosa, autoprotegida con gránulo de pizarra, con armadura de fieltro de poliéster reforzada, de 4 kg/m², IMPERDAN® FP 40 GP, ambas adheridas al soporte y entre sí con soplete acabado con zócalo de protección. Encuentros con sumideros formado por imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; lámina bituminosa de adherencia terminación en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP adherida al soporte; CAZOLETA DANOSA® prefabricada de EPDM del diámetro necesario soldada a la banda de adherencia. Junta de dilatación consistente en imprimación bituminosa de base acuosa, 0,3 kg/m², CURIDAN®; fuelle inferior mediante lámina bituminosa de betún modificado con plastómeros APP, con terminación en arena, con armadura de fieltro de poliéster, de 3 mm, IMPERDAN® FP 3 MM AP adherida al soporte; relleno con cordón asfáltico JUNTODAN®; fuelle superior mediante lámina bituminosa de betún modificado con plastómeros APP, con terminación en arena, con armadura de fieltro de poliéster, 3 mm, IMPERDAN® FP 3 MM AP.
Productos provistos de marcado CE europeo. Puesta en obra conforme a norma UNE 104401.
