TJI1

Inversées accesibles jardins-bitume bicouche1

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Mortier: Terre végétale
  • Supports: Maçonnerie
Partager

Étanchéité à l’eau

GLASDAN 30 P ELAST

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau

POLYDAN 50/GP ELAST. VERT JARDIN

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie

Avantages

  • Revêtement d’étanchéité résistant aux racines.
  • Etanchéité protégée des intempéries et dommages.
  • Pare-vapeur supprimé.
  • Drain et filtre en 1 seule opération.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Déclaration Environnementale de Produit (DEP).
  • Confort thermique et acoustique apportés par la protection en terre végétale.
  • Les toitures-terrasses jardins contribuent à la retenue temporaire des eaux pluviales.
  • Application

  • Bâtiments d’habitation, tertiaires.
  • Établissements recevant du public et commerciaux.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

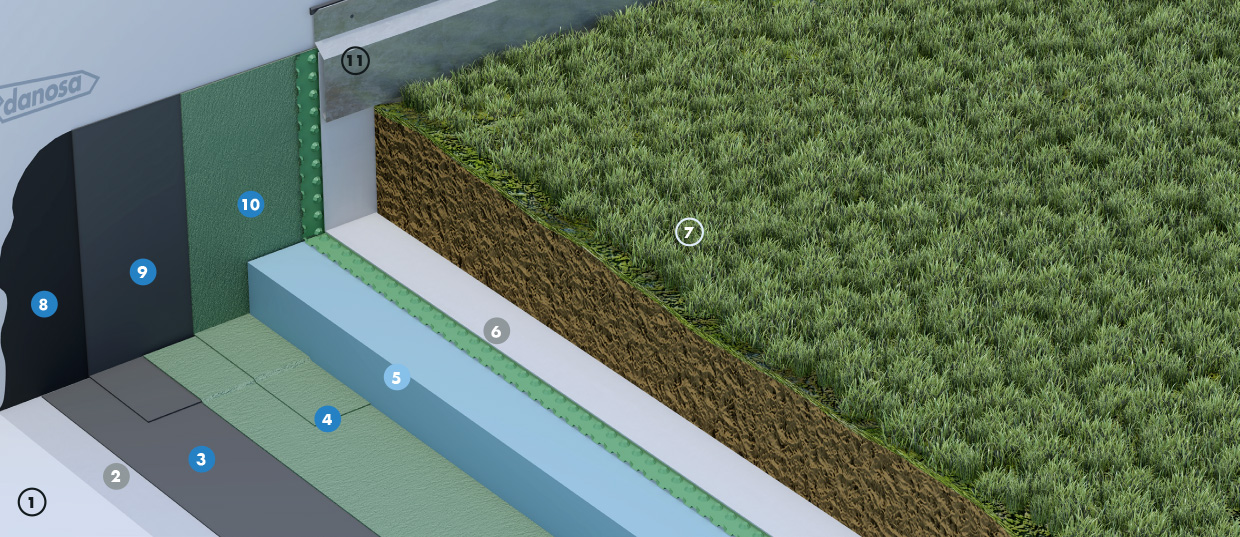

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE,",
    Élément porteurMaçonnerie,"Se référer au DTU 20.12 et DTU 43.1
    Écran d’indépendanceDANECRAN® 100Totale indépendanceSupprimé pour une pose en adhérence en plein
    ÉtanchéitéGLASDAN® 30 P ELASTTotale indépendanceL’inversion des couches n’est pas possible
    ÉtanchéitéPOLYDAN® 50/GP ELAST JARDINSoudure en pleinL’inversion des couches n’est pas possible
    Isolation thermiqueDANOPREN® TRPosée librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Écran de désolidarisationDANOFELT PY 300® + film polyéthylène 100µmDirectement sur l’étanchéité en indépendanceCas des surfaces < 30 m² sous protection coulée en place ou revêtement de sol scellé. Pour les surfaces ≥ 30 m² se reporter à la norme NF P 84-204 (DTU 43.1)
    Classement F I TF5 I5 T4,
    Pente0 à 5 %,
    RELEVES hauteur ≥15 cm au-dessus de la protection (se référer aux DTU),",
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortPOLYDAN® 180-40 P ELASTSoudure en pleinSur toute la hauteur du relevé
    FinitionPOLYDAN® 50/GP ELAST JARDINSoudure en pleinSur toute la hauteur du relevé
    PROTECTION,",
    Drainage et filtre- Mortier ou béton coulé en place
    - Dalles en béton
    - Revêtement de sol scellé
    - Pavés sur lit de sable
    Directement sur l’écran de désolidarisationProtections conformes à la norme NF P 84-204(DTU 43.1)
    ProtectionTerre végétaleDirectement sur le drainage- L’épaisseur ne doit pas être inférieure à 30cm
    - Se reporter à l’annexe B du DTU 43.1
    ProtectionZone stérileDirectement sur le drainage- Largeur de 40cm pour les surfaces
    >100m² (se reporter à l’annexe B du DTU 43.1)

    Recommandations

    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    La pose en adhérence en plein sur EIF IMPRIDAN® 100 du revêtement d’étanchéité est possible.
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2 et DTA POLYDAN® JARDIN.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
