TAVPI2
Inversées accesibles véhicules-bitume bicouche2
- Imperméabilisation: Membranes bitumineuses SBS en système bicouche en adhérence
- Isolation thermique: Polystyrène extrudé (XPS)
- Finition: Dalles béton sur plots
- Supports: Maçonnerie

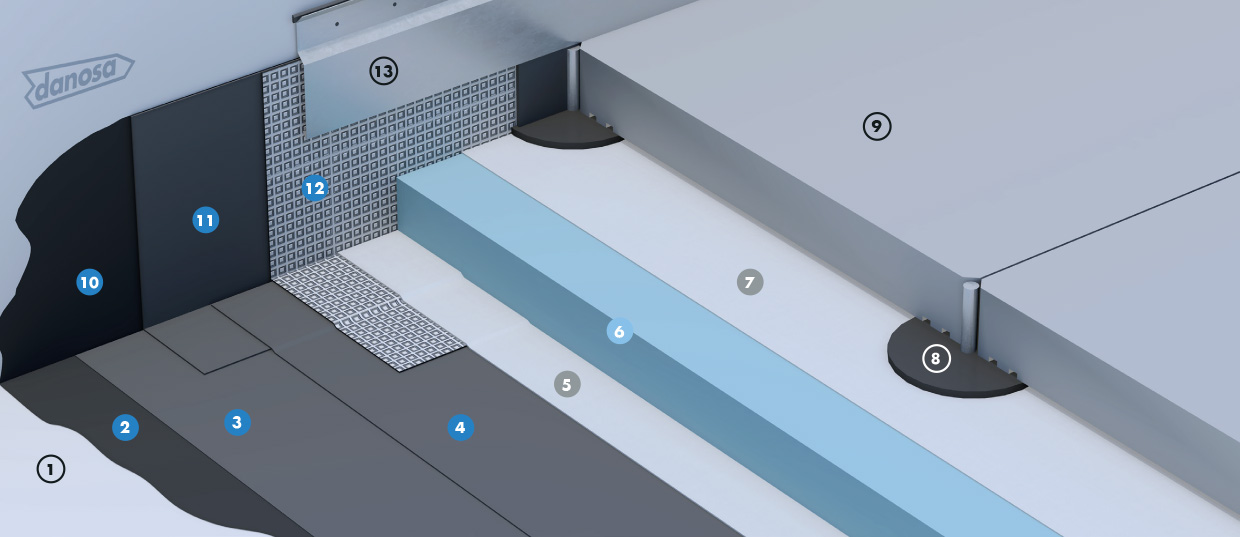

Partie courante
- 1 Élément porteur en maçonnerie
- 2 EIF IMPRIDAN® 100
- 3 Couche d’étanchéité ESTERDAN® 30 P ELAST AUTOADHESIF
- 4 Couche d’étanchéité POLYDAN® 180-30 P ELAST
- 5 Écran de séparation chimique DANOFELT® PY 200
- 6 Isolation thermique polystyrène extrudé
- 7 Écran de désolidarisation DANOFELT® PY 300
- 8 Plots répartiteurs de pression
- 9 Dalles en béton moulées sous vide
Relevés
- 10 EIF IMPRIDAN® 100
- 11 Equerre de renfort POLYDAN® 180-40 P ELAST
- 12 Finition GLASDAN® AL 80 T 50 P E
- 13 Protection avec solin aluminium adapté
Avantages
Application
Exigences techniques
| Fonction | Produits | Pose | Information complémentaire |
|---|---|---|---|
| PARTIE COURANTE | |||
| Élément porteur | Maçonnerie de type A (hors bacs collaborants) ou B | Se référer à la norme NF P 10-203-1(DTU 20.12) | |
| EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
| Étanchéité | ESTERDAN® 30 P ELAST AUTOADHESIF | Adhérence en plein par autoadhésivité | L’inversion des couches n’est pas autorisée |
| Étanchéité | POLYDAN® 180-30 P ELAST | Soudure en plein | L’inversion des couches n’est pas autorisée |
| Écran de séparation | DANOFELT® PY 200 | Totale indépendance | ou DANOFELT® PY 300 |
| Isolation thermique | XPS | Panneaux posés librement | Se reporter au DTA de la protection pour les exigences mécaniques minimales |
| Écran de désolidarisation | DANOFELT® PY 300 | Totale indépendance | Non obligatoire |
| Classement F I T | F5 I5 T3 | ||
| Pente | 1 à 5 % | ||
| RELEVES (se reporter aux DTU) | |||
| EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
| Couche de renfort | POLYDAN® 180-40 P ELAST | Soudure en plein | La couche de renfort est appliquée sur toute la hauteur du relevé. |
| Finition | GLASDAN® AL 80 T 50 P E | Soudure en plein | ou POLYDAN® 180-50/GP ELAST |
| PROTECTION | |||
| Protection en partie courante | - Plots répartiteurs de pression - Dalles en béton moulées sous vide | Directement sur l’isolant ou la couche de désolidarisation | - La pose est assurée par une entreprise formée et qualifiée - Se reporter au DTA de la protection |
| Protection des relevés | - Solin aluminium adapté - Enduit de ciment grillagé | Solin fixé au-dessus du relevé d’étanchéité | Se référer aux documents techniques ou la norme NF P 84-204(DTU 43.1) et DTA de la protection |
Recommandations
- Ce procédé de protection lourde convient aux toitures-terrasses strictement accessibles aux véhicules légers de charge à l’essieu ≤ 15 kN, uniquement dans le cas des parcs de stationnement
- L’écran de séparation peut être supprimé si la 2nde couche est autoprotégée (POLYDAN® 180-50/GP ELAST).
Une solution en adhérence en plein par soudure sur EIF est possible avec GLASDAN® 30 P ELAST en 1ère couche (F5-I5-T4)
- Cas des rampes: ESTERDAN® 30 P ELAST Autoadhésif est remplacé par POLYDAN® 180-30 P ELAST, le revêtement d’étanchéité est adhérent en plein sur EIF IMPRIDAN® 100. L’écran de désolidarisation est réalisé par un DANOFELT® PY 300 + film polyéthylène 100 µm. Cf DTU 20.12 pour le dimensionnement de la protection.
- Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® -2 avec une protection adaptée de l’étanchéité du joint.
- Le système n’est pas classé vis-à-vis du feu venant de l’extérieur.
- Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
- L’écran de séparation peut être supprimé si la 2nde couche est autoprotégée (POLYDAN® 180-50/GP ELAST).
Une solution en adhérence en plein par soudure sur EIF est possible avec GLASDAN® 30 P ELAST en 1ère couche (F5-I5-T4)
- Cas des rampes: ESTERDAN® 30 P ELAST Autoadhésif est remplacé par POLYDAN® 180-30 P ELAST, le revêtement d’étanchéité est adhérent en plein sur EIF IMPRIDAN® 100. L’écran de désolidarisation est réalisé par un DANOFELT® PY 300 + film polyéthylène 100 µm. Cf DTU 20.12 pour le dimensionnement de la protection.
- Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® -2 avec une protection adaptée de l’étanchéité du joint.
- Le système n’est pas classé vis-à-vis du feu venant de l’extérieur.
- Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
