TAD3
Accessibles piétons dalles sur plots-sans isolation-PVC
- Imperméabilisation: Membrane synthétique PVC-P
- Mortier: Dalles sur plots
- Supports: Maçonnerie

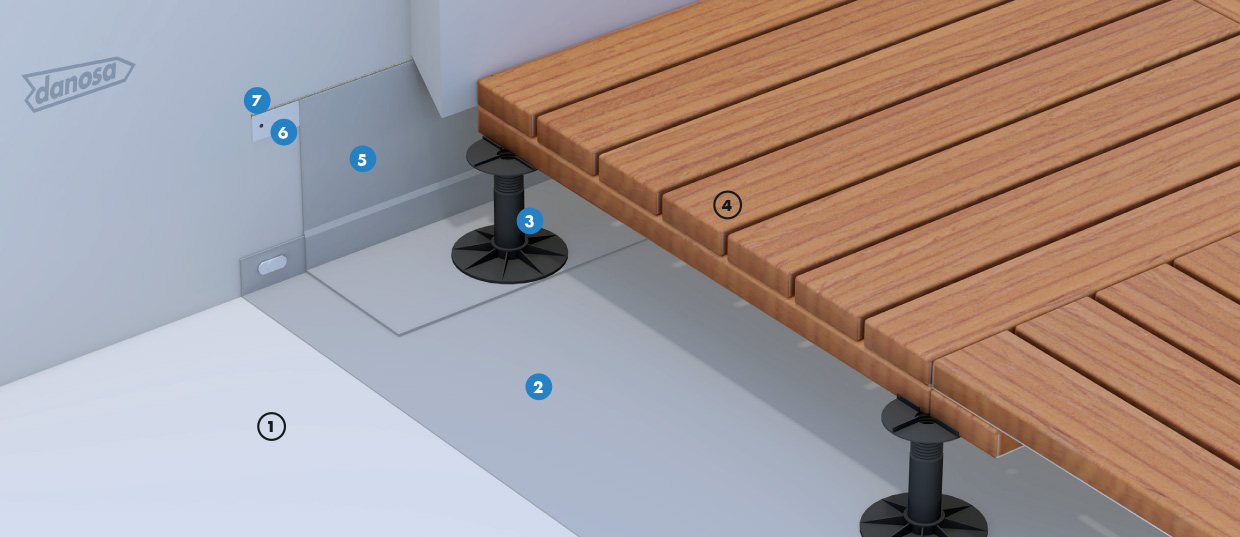

Partie courante
- 1 Élément porteur en maçonnerie
- 2 Revêtement d’étanchéité DANOPOL® HSF 1.5
- 3 Plots à vérin réglables pour dalles DANOPLOT®
- 4 Protection dalles sur plots
Relevés
- 5 Finition DANOPOL® HS 1.5
- 6 Profil en tôle colaminée
- 7 Mastic ELASTYDAN® PU 40 Gris
Avantages
Application
Exigences techniques
| Fonction | Produits | Pose | Information complémentaire |
|---|---|---|---|
| PARTIE COURANTE | ,", | ||
| Élément porteur | Maçonnerie ou panneaux bois | ,"Se référer aux documents techniques | |
| Étanchéité | DANOPOL® HSF 1.5 | Totale indépendance | Pose collée possible |
| Classement F I T | I5 | , | |
| Pente | 0 à 5 % | , | |
| RELEVES: hauteur ≥ 10 cm (se référer aux DTU) | ,", | ||
| Finition | DANOPOL® HS 1.5 | Libre | Soudé en tête sur le profilé et en pied |
| Maintien du relevé | Profil A | Posé en tête et fixé | Peut être posé comme maintien ou support du relevé |
| Étanchéité au vent | ELASTYDAN® PU 40 Gris | Pistolet à mastic | Non obligatoire avec Profil A |
| PROTECTION | ,", | ||
| Support | DANOPLOT® | Directement sur l’étanchéité | Pour les protections en lames bois utiliser les plots supports lambourdes |
| Protection | - Dalles en béton - Dalles en pierre naturelle | Sur les plots | - Classes T7 ou T11 - Conformes à la norme NF EN 1339 ou XP B 10-601 |
| Protection | - Dalles en bois - Lames en bois sur lambourdes | Sur les plots | Se reporter aux documents techniques de références et aux règles professionnelles |
Recommandations
Variante : DANOFELT® PY 300 + DANOPOL® HS 1,5mm
En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
Les recouvrements transversaux sont réalisés bords à bords et pontés par une bande DANOPOL® HS COVERSTRIP.
En cas de pente nulle, tous les joints sont confirmés au DANOPOL® PVC Liquide.
Dans le cas d’un usage intensif, il est recommandé une protection mécanique de DANOPOL® HSF par l’interposition d’un écran DANOFELT® PY 300.
Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde avec dalles béton conformes à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
Les recouvrements transversaux sont réalisés bords à bords et pontés par une bande DANOPOL® HS COVERSTRIP.
En cas de pente nulle, tous les joints sont confirmés au DANOPOL® PVC Liquide.
Dans le cas d’un usage intensif, il est recommandé une protection mécanique de DANOPOL® HSF par l’interposition d’un écran DANOFELT® PY 300.
Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde avec dalles béton conformes à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
