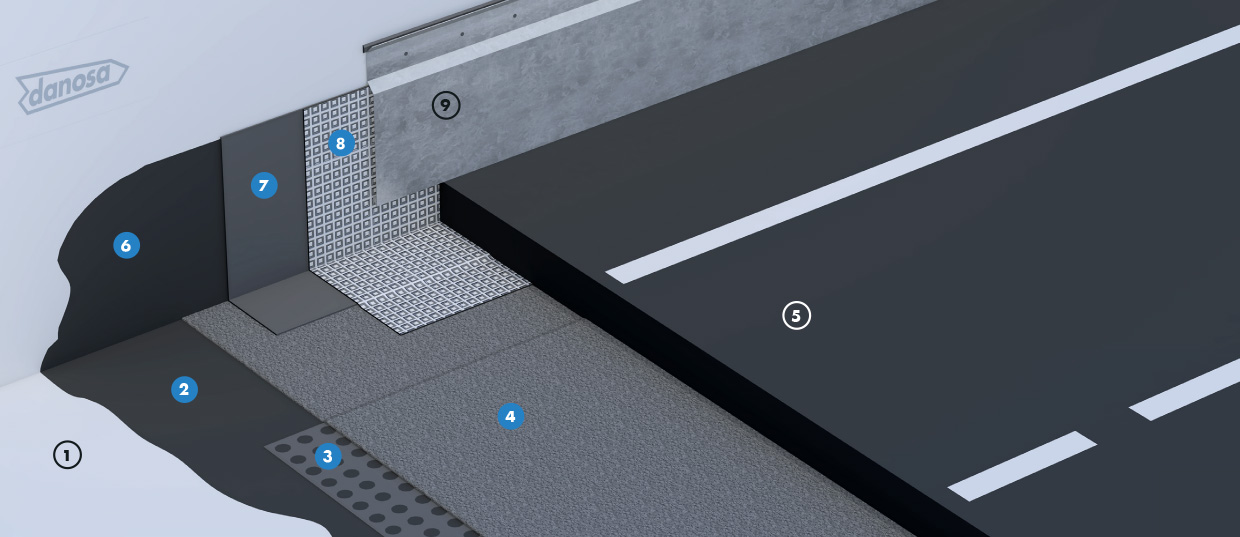

Partie courante
- 1 Élément porteur en maçonnerie
- 2 EIF IMPRIDAN® 100
- 3 Sous-couche GLASDAN® 800 P PERFORADO
- 4 Couche d’étanchéité POLYDAN® 60 TF ELAST
- 5 Couche de roulement en enrobé bitumineux
Relevés
- 6 EIF IMPRIDAN® 100
- 7 Equerre de renfort POLYDAN® 180-40 P ELAST
- 8 Finition GLASDAN® AL 80 T 50 P E
- 9 Protection avec solin aluminium adapté
Avantages
Application
Exigences techniques
| Fonction | Produits | Pose | Information complémentaire |
|---|---|---|---|
| PARTIE COURANTE | ,", | ||
| Élément porteur | Maçonnerie de type A, B ou D avec dalle collaborante | ,"Se référer à la norme NF P 10-203-1(DTU 20.12) | |
| EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
| Sous-couche de semi-indépendance | GLASDAN® 800 P PERFORADO | Déroulé libre, à sec et bord à bord | En périphérie, la sous-couche est arrêtée à 50 cm |
| Étanchéité | POLYDAN® 60 TF | Soudure en plein | Alternative : POLYDAN® 180-60/GP ELAST |
| Classement F I T | F5 I5 T4 | , | |
| Pente | 2 à 5 % | , | |
| RELEVES (se reporter aux DTU) | ,", | ||
| EIF (Enduit d’Impression à Froid) | IMPRIDAN® 100 | Rouleau, brosse ou raclette | - 0,15 à 0,30 l/m² - ou MAXDAN® ou CURIDAN® |
| Couche de renfort | POLYDAN® 180-40 P ELAST | Soudure en plein | La couche de renfort est appliquée sur toute la hauteur du relevé. |
| Finition | GLASDAN® AL 80 T 50 P E | Soudure en plein | ou POLYDAN® 180-50/GP ELAST |
| PROTECTION | ,", | ||
| Protection en partie courante | - Enrobé bitumineux | Manuellement ou mécaniquement | Leur composition et leur mise en œuvre sont conformes aux normes NF EN 13108-1 et NF P 98-150-1 |
| Protection des relevés | - Solin aluminium adapté - Enduit de ciment grillagé | Solin fixé au-dessus du relevé d’étanchéité | Se référer aux documents techniques ou à la norme NF P 84-204(DTU 43.1) |
Recommandations
En climat de montagne, une couche d’usure complémentaire de 4cm est mise en œuvre sur l’enrobé de protection.
Cas des rampes : le revêtement d’étanchéité est adhérent en plein sur EIF IMPRIDAN® 100.
La protection sera mise en place dans la continuité de l’étanchéité sans délais afin d’éviter la formation de cloques.
Dans le cas de trafic de véhicules lourds, une pose en adhérence en plein sera privilégiée (cf fiche TAVE4).
Pour les terrasses multifonctions, la couche d’étanchéité sera POLYDAN® 50/GP JARDIN.
Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® -2 avec une protection adaptée de l’étanchéité du joint.
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
Cas des rampes : le revêtement d’étanchéité est adhérent en plein sur EIF IMPRIDAN® 100.
La protection sera mise en place dans la continuité de l’étanchéité sans délais afin d’éviter la formation de cloques.
Dans le cas de trafic de véhicules lourds, une pose en adhérence en plein sera privilégiée (cf fiche TAVE4).
Pour les terrasses multifonctions, la couche d’étanchéité sera POLYDAN® 50/GP JARDIN.
Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® -2 avec une protection adaptée de l’étanchéité du joint.
Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
