TIAT2

Inaccessibles apparentes-avec isolation-bitume bicouche2

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche adhérent
  • Isolation thermique: Perlite/Laine minérale/Verre cellulaire
  • Mortier: Autoprotection
  • Soutien: Maçonnerie ou panneaux bois
Partager

Étanchéité à l’eau

ESTERDAN PLUS 40/GP ELAST

Étanchéité à l’eau Réhabilitation Développement durable
8590TIAT2

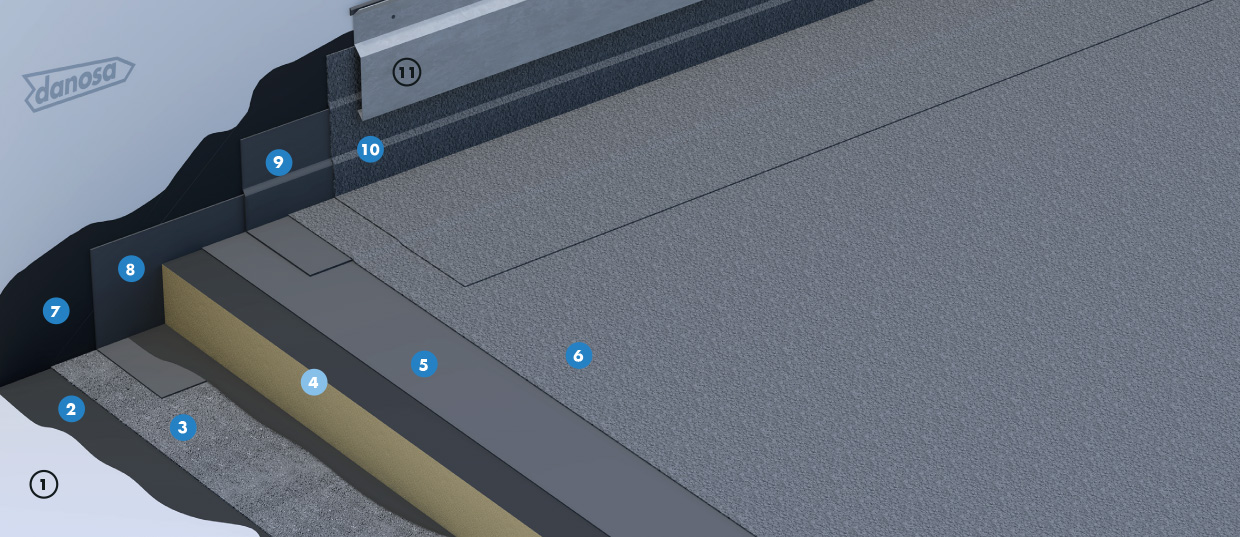

Partie courante

  • 1 Élément porteur en maçonnerie ou panneaux bois
  • 2 EIF IMPRIDAN® 100
  • 3 Pare-vapeur GLASDAN® 30 AP ELAST
  • 4 Isolant thermique soudable fixé ou collé
  • 5 Couche d’étanchéité ESTERDAN® 30 P ELAST
  • 6 Couche d’étanchéité ESTERDAN® PLUS 40/GP ELAST

Relevés

  • 7 EIF IMPRIDAN® 100
  • 8 Equerre de pare-vapeur EQUERRE ESTERDAN® 25
  • 9 Equerre de renfort EQUERRE ESTERDAN® 25
  • 10 Finition POLYDAN® 180-50/GP ELAST
  • 11 Solin de protection

0

  • 0

Avantages

  • Revêtement d’étanchéité bicouche en adhérence.
  • Grande élasticité et durabilité.
  • Mise en œuvre par soudure au chalumeau au gaz
  • propane.
  • Déclaration Environnementale de Produit (DEP)
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne et DROM.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerie ou panneaux boisSe référer aux documents techniques
    EIF (Enduit
    d’Impression à Froid)
    IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Pare-vapeurGLASDAN®
    30 AP ELAST
    Soudure en plein- Locaux faible et moyenne hygrométrie
    Isolation thermiquePerlite/Laine minérale/
    Verre cellulaire
    Fixé mécaniquement ou
    collé à l’EAC
    - Surfacé bitume
    - Se reporter au DTA de l’isolant
    ÉtanchéitéESTERDAN® 30 P ELASTSoudure en plein- L’inversion des couches n’est pas possible
    - Soudé sur EAC refroidi sur verre cellulaire
    ÉtanchéitéESTERDAN® PLUS 40/GP
    ELAST
    Soudure en plein- L’inversion des couches n’est pas possible
    - Soudé sur EAC refroidi sur verre cellulaire
    Classement F I TF4 I3 T4
    Pente≥ 0 %
    RELEVES (se référer aux DTU)
    EIF (Enduit
    d’Impression à Froid)
    IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m2
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionPOLYDAN® 180-50/GP
    ELAST
    Soudure en plein- ou GLASDAN® AL 80 T 50 P E
    - ou GLASDAN AL 80-50 GP
    PROTECTION
    Chemins de
    circulation
    DANOLOSA® ou
    DANOGRID®
    Libreou POLYDAN® 180-50/GP ELAST de
    couleur différente soudé sur la 2nde couche
    Zones techniquesDANOLOSA®LibreConvient comme support des appareils
    techniques

    Recommandations

    Se reporter aux documents techniques de référence du procédé pour les densités de colle selon les régions de vent.
    En climat de montagne, le pare-vapeur sera GLASDAN® AL 80 T 50 P E et la fixation des isolants est admise pour les toitures à
    forte pente (≥100%). Se reporter au DTU 43.11 pour les autres spécificités.
    En cas de pente nulle, un entretien de la toiture-terrasse est recommandé (cf DTU correspondant).
    Pour les toitures-terrasses techniques ou zones techniques, l’isolant aura une classe C de compressibilité et:
    - soit la 2nde autoprotégée est remplacée par POLYDAN® 180-50/GP ELAST (F5 I5 T4).
    - soit la 1ère couche est remplacée par POLYDAN® 180-30 P ELAST (F5 I5 T4).
    Pour une solution monocouche le revêtement sera POLYDAN® 180-60 GP ELAST soudé en plein sur l’isolant (pente ≥ 1%).
    Pour répondre aux exigences d’un classement feu vis à vis d’un incendie provenant de l’extérieur, le revêtement de classement
    Broof(t3) sera:
    - Bicouche: ESTERDAN® 30 P ELAST + GLASDAN® 40/GP ELAST ERF SPECIAL.
    - Monocouche: POLYDAN® PLUS FM 180-60/GP FRBR ELAST.
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
