TJI3

Inversées accesibles jardins-PVC

  • Imperméabilisation: Membrane synthétique PVC-P
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Mortier: Terre végétale
  • Soutien: Maçonnerie
Partager

Étanchéité à l’eau

DANOPOL HS 1.2

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie
8618TJI3

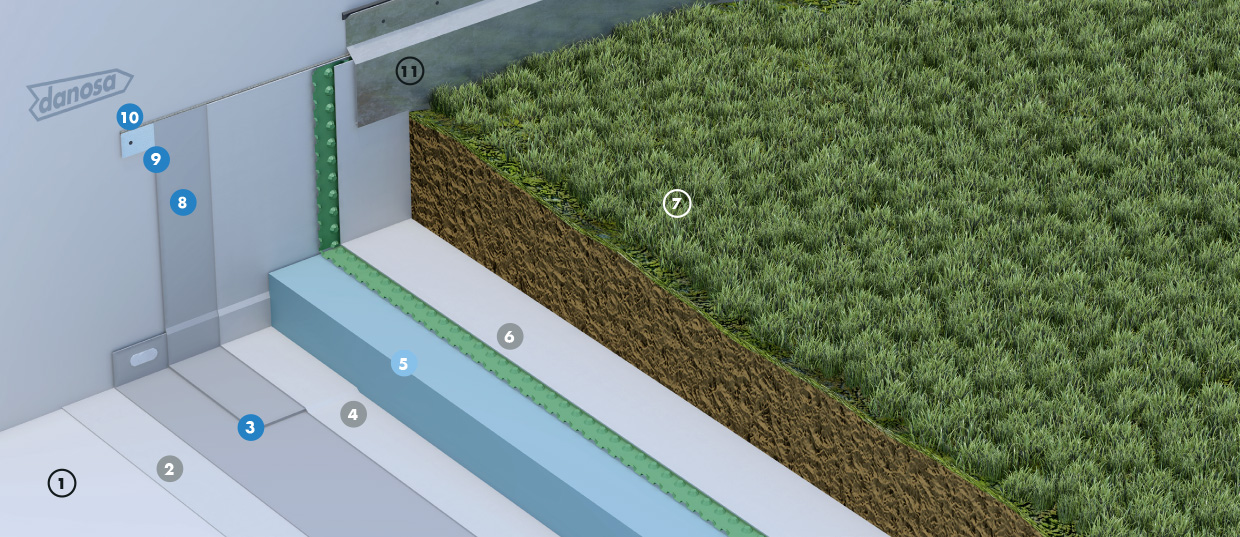

Partie courante

Avantages

  • Etanchéité monocouche résistante aux racines.
  • Drain et filtre en 1seule opération.
  • Etanchéité protégée des intempéries et dommages.
  • Pare-vapeur supprimé.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Fiche de Déclaration Environnementale et Sanitaire (FDES).
  • Programme européen PVC ROOFCOLLECT® de recyclage des matériaux.
  • Confort thermique et acoustique apportés par la protection en terre végétale.
  • Les toitures-terrasses jardins contribuent à la retenue temporaire des eaux pluviales.
  • Application

  • Bâtiments d’habitation, tertiaires.
  • Établissements recevant du public et commerciaux.
  • Travaux neufs et en réfection.
  • • France européenne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE,",
    Élément porteurMaçonnerie,"Se référer au DTU 20.12 et DTU 43.1
    Écran d’indépendanceDANOFELT® PY 300Totale indépendanceou DANOFELT® PY 400
    ÉtanchéitéDANOPOL® HS 1.5Totale indépendance, joints thermosoudésFixé en pied de reliefs
    Écran de séparation (éventuel)DANOFELT® PY 300Totale indépendanceou DANOFELT® PY 400
    Isolation thermiqueDANOPREN® TRPosée librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Pente0 à 5 %,
    RELEVES hauteur ≥15 cm au-dessus de la protection (se référer aux DTU),",
    FinitionDANOPOL® HS 1.5LibreSoudé en tête sur le profil et en pied
    Maintien du relevéProfil APosé en tête et fixéPeut être posé comme maintien ou support du relevé
    Étanchéité au ventELASTYDAN® PU 40 GrisPistolet à masticNon obligatoire avec Profil A
    PROTECTION,",
    Drainage et filtreDANODREN® JARDINEn indépendance, directement sur l’étanchéité par déroulageou DANODRAIN® + DANOLFELT® PY 200
    ProtectionTerre végétaleDirectement sur le drainage- L’épaisseur ne doit pas être inférieure à 30cm
    - Se reporter à l’annexe B du DTU 43.1
    ProtectionZone stérileDirectement sur le drainage- Largeur de 40cm pour les surfaces
    >100m² (se reporter à l’annexe B du DTU 43.1)

    Recommandations

    En cas de pente nulle, tous les joints sont confirmés au DANOPOL® PVC Liquide.
    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
