TIGI2

Inversées Inaccessibles sous gravillons-bitume bicouche2

  • Imperméabilisation: Membranes bitumineuses SBS en système bicouche adhérent
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Mortier: Gravillons
  • Soutien: Maçonnerie ou panneaux bois massif
Partager

Étanchéité à l’eau

GLASDAN 30 P ELAST

Étanchéité à l’eau

ESTERDAN 30 P ELAST AUTOADHESIVO

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie
8603TIGI2

Partie courante

Avantages

  • Revêtement d’étanchéité bicouche en adhérence.
  • Etanchéité protégée des intempéries et dommages.
  • Pare-vapeur supprimé.
  • Rapidité de mise en œuvre avec la 1ère couche autoadhésive.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Déclaration Environnementale de Produit (DEP)
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

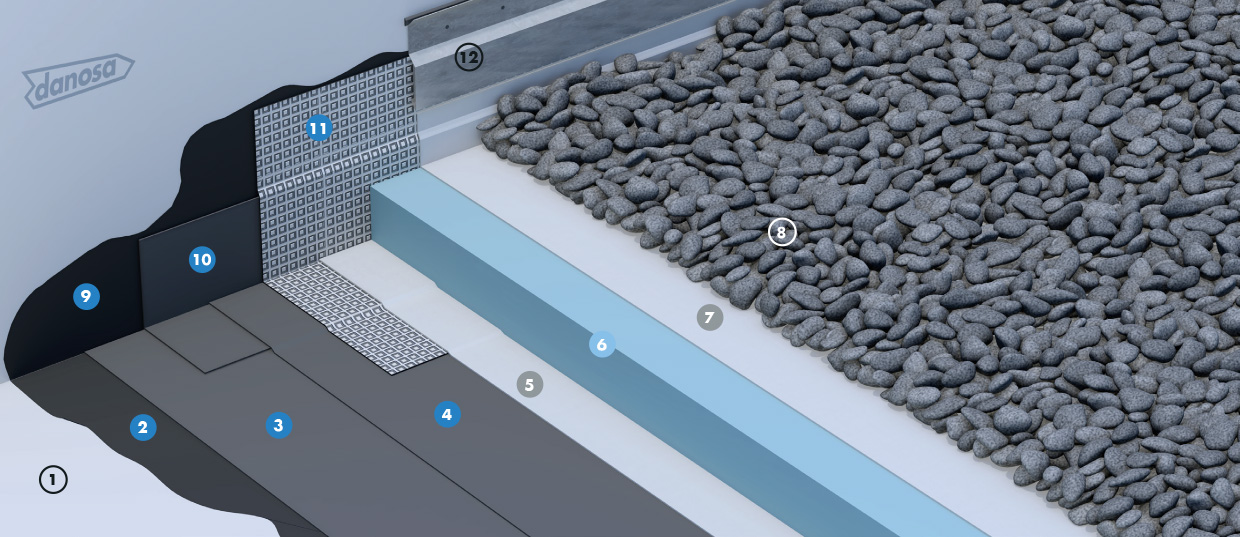

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerie ou panneaux bois massifSe référer aux documents techniques
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m²
    - ou MAXDAN® ou CURIDAN®
    ÉtanchéitéESTERDAN® 30 P ELAST AUTOADHESIFAdhérence en plein par autoadhésivité- L’inversion des couches n’est pas autorisée
    - Système renforcé: POLYDAN® 180-30 P - ELAST en 2nd Couche
    ÉtanchéitéGLASDAN® 30 P ELASTSoudure en plein- L’inversion des couches n’est pas autorisée
    - Système renforcé: POLYDAN® 180-30 P - ELAST en 2nd Couche
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Isolation thermiqueDANOPREN® TR 100Panneaux posés librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Classement F I TF5 I3 T3
    Pente0 à 5 %
    RELEVES (se référer aux DTU)
    EIF (Enduit d’Impression à Froid)IMPRIDAN® 100Rouleau, brosse ou raclette- 0,15 à 0,30 l/m²
    - ou MAXDAN® ou CURIDAN®
    Couche de renfortEQUERRE ESTERDAN® 25Soudure en pleinou EQUERRE ESTERDAN® 25 AP
    FinitionGLASDAN® AL 80 T 50 P ESoudure en pleinou POLYDAN® 180-50/GP ELAST
    PROTECTION
    Protection couranteGravillons roulés ou concassés lavésDirectement sur l’étanchéité- épaisseur minimale de 4cm
    - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés
    Chemins techniquesDANOLOSA®LibreUn écran de séparation DANOFELT® PY 200 est nécessaire

    Recommandations

    L’écran de séparation sous l’isolant peut être supprimé si la 2nde couche est autoprotégée (GLASDAN® 40/GP ERF ELAST).
    Une solution en adhérence en plein par soudure sur EIF est possible avec ESTERDAN® 30 P ELAST en 1ère couche (F4-I3-T4).
    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    En toitures-terrasses techniques ou zones techniques, dans les zones circulées la protection gravillons est remplacée par une protec tion dure (cf DTU série 43). Le classement du revêtement d’étanchéité sera I4 minimum.
    Pour les toitures-terrasses techniques ou zones techniques, la protection gravillons est remplacée par une protection dure (cf DTU série 43).
    Pour le traitement des joints de dilatation, se reporter au DTA ELASTYDAN® 2.
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conforme à celles de l’arrêté du 14 février 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants.
