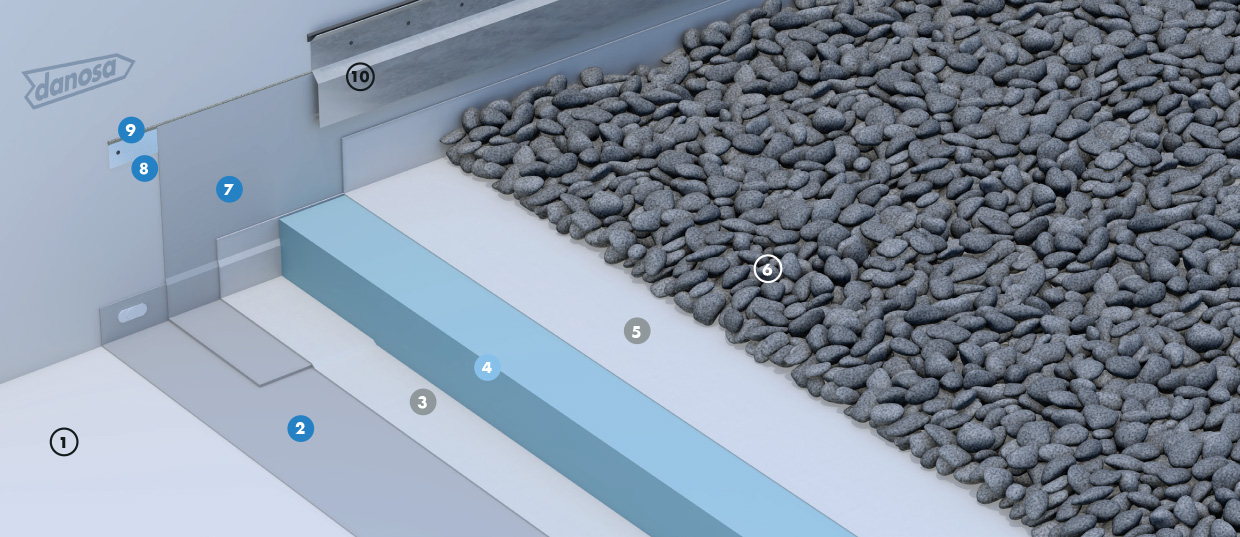

TIGI4

Inversées Inaccessibles sous gravillons-PVC

  • Imperméabilisation: Membrane synthétique PVC-P
  • Isolation thermique: Polystyrène extrudé (XPS)
  • Mortier: Gravillons
  • Soutien: Maçonnerie ou panneaux bois massif
Partager

Économie d’énergie

DANOPREN TR

Étanchéité à l’eau Réhabilitation Développement durable Économie d’énergie
8605TIGI4

Partie courante

Relevés

Avantages

  • Revêtement d’étanchéité monocouche en indépendance.
  • Suppression de l’écran de séparation chimique ou mécanique.
  • Etanchéité protégée des intempéries et dommages
  • Pare-vapeur supprimé.
  • Haute résistance à la compression et au fluage du DANOPREN® TR.
  • Grande durabilité du système complet.
  • Déclaration Environnementale de Produit (DEP).
  • Programme européen PVC ROOFCOLLECT® de recyclage des matériaux.
  • Application

  • Tous types de bâtiment.
  • Travaux neufs et en réfection.
  • France européenne.
  • Climat de plaine et montagne.
  • Exigences techniques

    FonctionProduitsPoseInformation complémentaire
    PARTIE COURANTE
    Élément porteurMaçonnerieSe référer aux documents techniques
    ÉtanchéitéDANOPOL® HSF 1.5Totale indépendancePose collée possible
    Écran de séparation (éventuel)DANOFELT® PY 300Totale indépendanceou DANOFELT® PY 400
    Isolation thermiqueDANOPREN® TR 100Panneaux posés librementConductivité thermique λ = 0,033 à 0,037 W/m·K selon l’épaisseur
    Écran de séparationDANOFELT® PY 200Totale indépendanceou DANOFELT® PY 300
    Classement F I TI5
    Pente0 à 5 %
    RELEVES (se référer aux DTU)
    FinitionDANOPOL® HS 1.5LibreSoudé en tête sur le profil et en pied
    Maintien du relevéProfil APosé en tête et fixéPeut être posé comme maintien ou support du relevé
    Étanchéité au ventELASTYDAN® PU 40 GrisPistolet à masticNon obligatoire avec Profil A
    PROTECTION
    Protection couranteGravillons roulés ou concassés lavésDirectement sur l’étanchéité- épaisseur minimale de 4cm
    - pose d’un écran anti-poinçonnant DANOFELT® PY 300 dans le cas des gravillons concassés
    Chemins techniquesDANOLOSA®LibreUn écran de séparation DANOFELT® PY 200 est nécessaire

    Recommandations

    Les recouvrements transversaux sont réalisés bords à bords et pontés par une bande DANOPOL® HS COVERSTRIP.
    Variante étanchéité : DANOFELT® PY 300 (éventuel cf DTA) + DANOPOL® HS 1.2.
    En cas de pente nulle sur maçonnerie, tous les joints sont confirmés au DANOPOL® PVC Liquide.
    En climat de montagne, se reporter au DTU 43.11 pour les spécificités.
    En toitures-terrasses techniques ou zones techniques, dans les zones circulées la protection gravillons est remplacée par une protec tion dure (cf DTU série 43).
    Le comportement au feu des toitures-terrasses mises en œuvre sous une protection lourde conformes à celles de l’arrêté du 14 févri er 2003, satisfait aux exigences vis-à-vis du feu extérieur (art. 5 de l’arrêté du 14 février 2003).
    Se reporter aux normes DTU séries 20 et 43, DTA/Avis Technique et cahiers des charges correspondants
