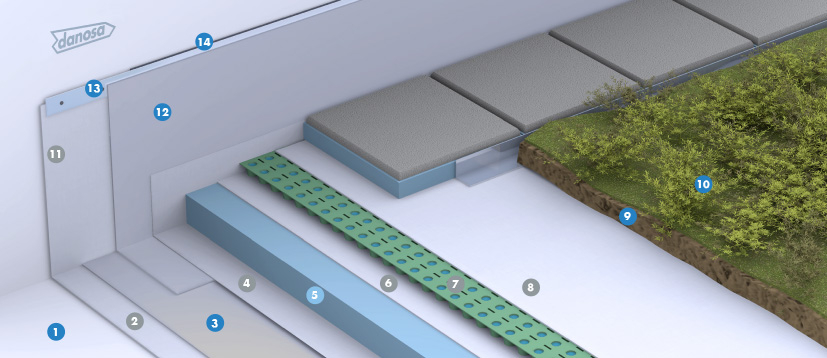

Cobertura
- 1 Suporte de impermeabilização
- 2 Camada anti-punçoamento geotêxtil DANOFELT® PY 300
- 3 Membrana impermeabilizante DANOPOL® FV 1.5
- 4 Camada de separação geotêxtil DANOFELT® PY 300
- 5 Isolamento térmico DANOPREN® TR-P
- 6 Camada de separação geotêxtil DANOFELT® PY 200
- 7 Camada de retenção de água DANODREN® R-20
- 8 Camada filtrante geotêxtil DANOFELT® PY 200
- 9 Substrato vegetal DANOGREEN® Terra
- 10 Plantação extensiva DANOGREEN® Sedum
Vantagens
Aplicação
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Anti-punçoamento | DANOFELT® PY 300 | Geotêxtil não tecido formado por fibras de poliéster. | Gramagem | 300 g/m2 |
| Impermeabilização | DANOPOL® FV 1.5 | Membrana termoplástica de PVC não aderida de alta durabilidade. | EN 13956: Membranas flexíveis para impermeabilização. | |
| Separação | DANOFELT® PY 300 | Geotêxtil não-tecido formado por fibras de poliéster. | Gramagem | 300 g/m2 |
| Isolamento térmico | DANOPREN® TR-P | Placas rígidas de poliestireno extrudido (XPS) de alta resistência à compressão e absorção mínima de água. | Condutibilidade térmica (EN 12667). | λ = 0,032 - 0,037 W/m·K |
| Separação | DANOFELT® PY 200 | Geotêxtil não-tecido formado por fibras de poliéster. | Gramagem | 200 g/m2 |
| Retenção e drenagem | DANODREN® R-20 | Membrana retentora nodular de polietileno de alta densidade (HPDE). | Drenagem e retenção (DIN 53495). | D: 20 l/m·s R: 5,67 l/m2 |
| Filtração | DANOFELT® PY 200 | Geotêxtil não tecido formado por fibras de poliéster. | Gramagem | 200 g/m2 |
Unidade de Trabalho
Cobertura plana ajardinada extensiva constituída por:
Camada anti-punçoamento formada por geotêxtil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por membrana termoplástica de PVC com armadura de fibra de vidro, de 1,5 mm de espessura, DANOPOL® FV 1.5; camada de separação formada por geotêxtil de poliéster DANOFELT® PY 300; isolamento térmico à base de painéis de poliestireno extrudido DANOPREN® TR, de 100mm de espessura total, com juntas perimetrais a meia-madeira; camada de separação formada por geotêxtil de poliéster DANOFELT® PY 200; camada drenante formada por membrana de polietileno DANODREN® R-20; camada filtrante formada por geotêxtil de poliéster DANOFELT® PY 200; preparado para verter substrato vegetal.
Inclui parte proporcional de encontros com paramentos elevando a impermeabilização 20 cm em sentido vertical acima da cota de acabamento da cobertura, formados por: camada anti-punçoamento geotêxtil DANOFELT® PY 300; membrana termoplástica de PVC, de 1,5 mm de espessura DANOPOL® FV 1.5; perfil de chapa colaminada DANOSA® TIPO B fixado mecanicamente ao paramento e cordão de selagem de poliuretano executado com ELASTYDAN® PU 40 GRIS entre o paramento e o perfil de chapa colaminada. Encontros entre os três planos de impermeabilização formados por peças de reforço de membranas de PVC DANOPOL® da mesma cor em CANTOS e ESQUINAS. Encontros com sumidouros formados por: RALO DE ESCOAMENTO DE ÁGUAS DE SAÍDA VERTICAL DANOSA® prefabricado em PVC de diâmetro necessário provido de aba perimetral, soldado à membrana impermeabilizante e RALO DE PINHA DANOSA®.
Produtos providos de marcação CE e sistema de impermeabilização certificado pelo Documento de Idoneidade Técnica (DIT) DANOPOL® PENDENTE ZERO nº 551R/10. Aplicação em obra conforme DIT nº 551R/10 e norma UNE 104416.
Camada anti-punçoamento formada por geotêxtil de poliéster DANOFELT® PY 300; membrana impermeabilizante formada por membrana termoplástica de PVC com armadura de fibra de vidro, de 1,5 mm de espessura, DANOPOL® FV 1.5; camada de separação formada por geotêxtil de poliéster DANOFELT® PY 300; isolamento térmico à base de painéis de poliestireno extrudido DANOPREN® TR, de 100mm de espessura total, com juntas perimetrais a meia-madeira; camada de separação formada por geotêxtil de poliéster DANOFELT® PY 200; camada drenante formada por membrana de polietileno DANODREN® R-20; camada filtrante formada por geotêxtil de poliéster DANOFELT® PY 200; preparado para verter substrato vegetal.
Inclui parte proporcional de encontros com paramentos elevando a impermeabilização 20 cm em sentido vertical acima da cota de acabamento da cobertura, formados por: camada anti-punçoamento geotêxtil DANOFELT® PY 300; membrana termoplástica de PVC, de 1,5 mm de espessura DANOPOL® FV 1.5; perfil de chapa colaminada DANOSA® TIPO B fixado mecanicamente ao paramento e cordão de selagem de poliuretano executado com ELASTYDAN® PU 40 GRIS entre o paramento e o perfil de chapa colaminada. Encontros entre os três planos de impermeabilização formados por peças de reforço de membranas de PVC DANOPOL® da mesma cor em CANTOS e ESQUINAS. Encontros com sumidouros formados por: RALO DE ESCOAMENTO DE ÁGUAS DE SAÍDA VERTICAL DANOSA® prefabricado em PVC de diâmetro necessário provido de aba perimetral, soldado à membrana impermeabilizante e RALO DE PINHA DANOSA®.
Produtos providos de marcação CE e sistema de impermeabilização certificado pelo Documento de Idoneidade Técnica (DIT) DANOPOL® PENDENTE ZERO nº 551R/10. Aplicação em obra conforme DIT nº 551R/10 e norma UNE 104416.
Download da documentação do sistema EXT2-PT
Produtos relacionados
DANOFELT PY 200
Geotêxtil não-tecido de 200 (+10%;-15%) g/m² de fibra curta de poliéster.
DANOFELT PY 300
Geotêxtil não-tecido de 300 (+10%;-15%) g/m² de fibra curta de poliéster.
DANOPREN TR-P
Placa de poliestireno extrudido (XPS) para isolamento térmico em edificação
PERFIL COLAMINADO B
Perfil metálico coberto com PVC-p, usado como finalização da impermeabilização em superfícies verticais.
ELASTYDAN PU 40
Masilla adhesiva elástica multiuso a base de poliuretano monocomponente de elasticidad permanente, de color gris.
Agenda uma reunião com um técnico da Danosa
