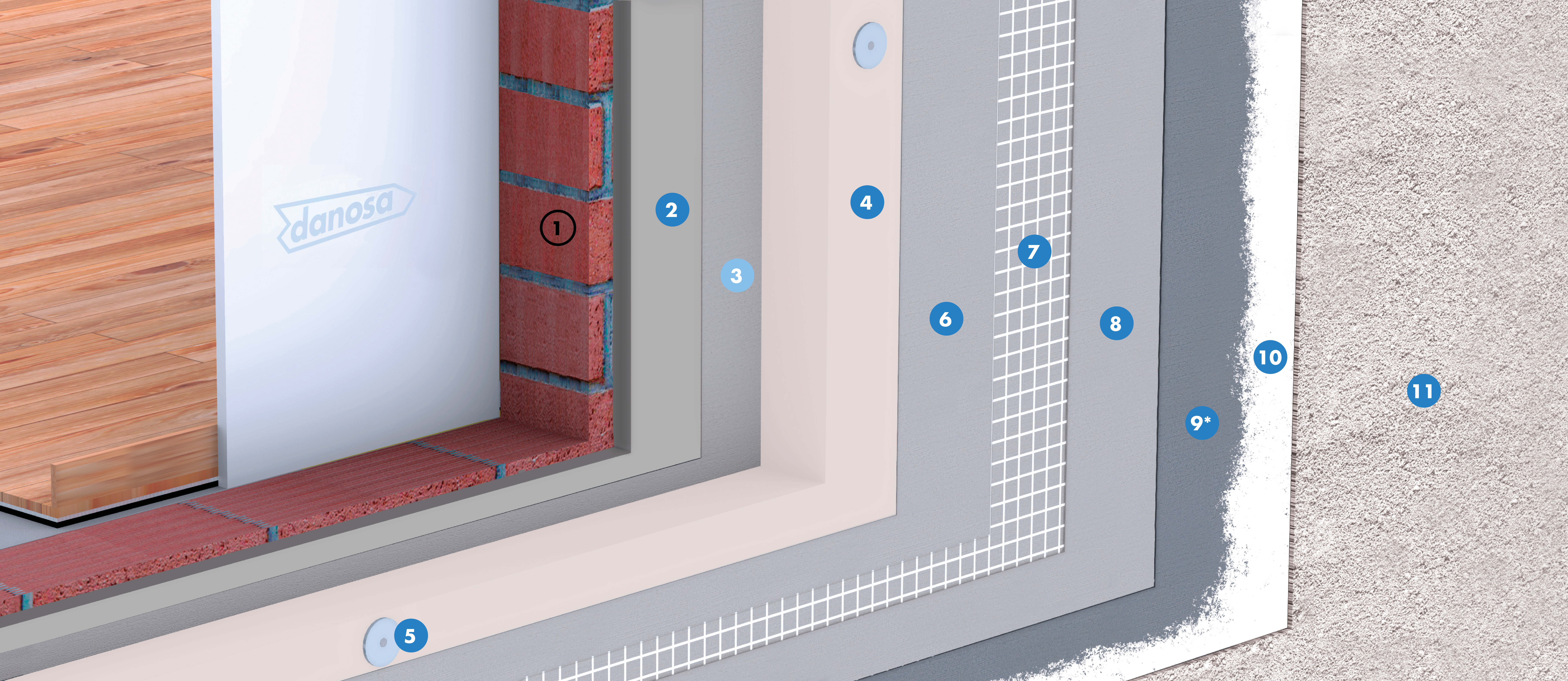

Fachada
- 1 Suporte
- 2 Reboco de regularização ARGOREV® HCG PRO GRX (opcional)
- 3 Argamassa de colagem ARGOTEC® Fixtherm Élite
- 4 Isolamento térmico DANOTHERM® Placa EPS
- 5 Fixação mecânica DANOTHERM® Fixação Mecânica Taco
- 6 Regularização e proteção ARGOTEC® Fixtherm Élite
- 7 Reforço com rede de fibra de vidro DANOTHERM® Malha 160 FV
- 8 Regularização e proteção ARGOTEC® Fixtherm Élite
- 10 Regulador de absorção REVESTIDAN® SATE Fondo
- 11 Revestimento REVESTIDAN® SATE Acrílico (outros acabamentos sob consulta)
*Opcional Casas nZEB e Passive House
Vantagens
Aplicação
Requisitos técnicos
| Função | Produto | Descrição | Propriedades | Valor |
|---|---|---|---|---|
| Reboco de regularização | ARGOREV® HCG PRO GRX | Reboco projetado hidrofugado. GP CSIII W2 | Consumo | ≈ 1,6 kg/m² (mm espessura) |
| Argamassa de colagem | ARGOTEC® Fixtherm Élite | Argamassa polimérica modificada, com retração compensada. | Consumo | ≈ 5 kg/m² |
| Isolamento Térmico | DANOTHERM® Placa EPS | Painel isolante térmico em poliestireno expandido, estabilizado e autoextinguível. | Condutibilidade térmica (EN 12667) | λ = 0,036 W/m.K |
| Fixação mecânica | DANOTHERM® Fixação Mecânica Taco | Bucha de fixação SGR, com orifício de 10 mm, para fixação de placas isolantes | Certificado | ETAG 014 |
| Argamassa de regularização | ARGOTEC® Fixtherm Élite | Argamassa polimérica modificada, com retração compensada. | Consumo | ≈ 5 kg/m² |
| Armadura de reforço | DANOTHERM® Malha 160 FV | Rede de fibra de vidro antialcalina, com quadrícula de 4x4 mm. | Gramagem | 160 g/m² |
| Regulador de fundo | REVESTIDAN® SATE Fondo | Primário aquoso pigmentado com propriedades anti-carbonatação, para regularizar a absorção do suporte em acabamentos. | Consumo | ≈ 0,3 kg/m² |
| Acabamento | REVESTIDAN® SATE Acrílico | Revestimento colorido para impermeabilização e decoração de fachadas, resina acrílica. Texturas: 0,5 - 1,0 - 1,5 mm | Consumo | ≈ 2,0 - 2,5 kg/m² |
| Acabamento | REVESTIDAN® SATE SLX | Revestimento colorido para impermeabilização e decoração de fachadas, resina de polissiloxano. Texturas: 0,5 - 1,0 - 1,5 mm | Consumo | ≈ 2,0-2,5 kg/m² |
| Acabamento | REVESTIDAN® SATE Mineral | Revestimento colorido para impermeabilização e decoração de fachadas, acabamento mineral fino. Sem regulador de fundo. | Consumo | ≈ 1,8 kg/m² (mm espessura) |
| *Opcional Casas nZEB e Passive House | ARGOTEC® Hermetic | Membrana cimentícia para assegurar a hermeticidade do edifício. | Consumo | ≈ 1,5 - 2,0 kg/m² |
Descritivo da Solução
Sistema de isolamento térmico exterior de fachadas constituído por:
Sistema compósito de isolamento térmico pelo exterior do tipo DANOTHERM® EPS, com aplicação prévia de reboco de regularização, se necessário, do tipo ARGOREV® HCG PRO GRX ou similar, incluindo todas as argamassas e acessórios constituintes do sistema, com Sistema com Aprovação Técnica Europeia (ETA), classe de reação ao fogo do sistema (EN 13501-1): Euroclasse B-s1, d0, baseado em placas isolantes em poliestireno expandido, do tipo DANOTHERM® Placa EPS, com XXX mm de espessura, fixas por colagem com argamassa do tipo ARGOTEC® FIXTHERM ÉLITE, Declaração Ambiental de Produto DAP nº S-P-05582, rótulo ecológico ambiental tipo III, fixação mecânica complementar por meio de buchas expansivas do tipo DANOTHERM® FIXAÇÃO MECÂNICA TACO, no mínimo de 6 por m², camada de regularização com argamassa de barramento do tipo ARGOTEC® FIXTHERM ÉLITE, consumo 4 - 5 kg/m², reforçada na primeira camada com uma rede de fibra de vidro com tratamento antialcalino de 160 g/m² e malha 4x4 mm, do tipo DANOTHERM® MALHA160 FV, com espessura total de 3 a 5 mm. Aplicação de acabamento à base de revestimento com resina acrílico-estireno, em cor a definir na tabela de cores da DANOSA, do tipo REVESTIDAN® ACRÍLICO, com aplicação prévia de regulador de fundo do tipo REVESTIDAN® SATE FONDO, em cor equivalente à do acabamento.
Os suportes deverão apresentar-se limpos, sãos, coesos e dimensionalmente estáveis. Será incluída a preparação do suporte, colocação de perfis de arranque e esquina, execução de juntas, cantos, mestras, arestas, reentrâncias, ombreiras e remates nos encontros com paramentos, selados com fita neoprene ou mástique do tipo ELASTYDAN® PU 40. Incluir parte proporcional de impermeabilização de zonas críticas à penetração de água (platibandas, peitoris, arranque, etc.), com argamassa impermeável do tipo DANOCRET® PROTECT 300 ou 500 FLEX. Seguir as recomendações que constam na Ficha Técnica do sistema.
Produtos com marcação CE de acordo com a norma EN 1504-2 e sistema de impermeabilização certificado pela Avaliação Técnica Europeia (ETA) n.º 18/1016.
Sistema compósito de isolamento térmico pelo exterior do tipo DANOTHERM® EPS, com aplicação prévia de reboco de regularização, se necessário, do tipo ARGOREV® HCG PRO GRX ou similar, incluindo todas as argamassas e acessórios constituintes do sistema, com Sistema com Aprovação Técnica Europeia (ETA), classe de reação ao fogo do sistema (EN 13501-1): Euroclasse B-s1, d0, baseado em placas isolantes em poliestireno expandido, do tipo DANOTHERM® Placa EPS, com XXX mm de espessura, fixas por colagem com argamassa do tipo ARGOTEC® FIXTHERM ÉLITE, Declaração Ambiental de Produto DAP nº S-P-05582, rótulo ecológico ambiental tipo III, fixação mecânica complementar por meio de buchas expansivas do tipo DANOTHERM® FIXAÇÃO MECÂNICA TACO, no mínimo de 6 por m², camada de regularização com argamassa de barramento do tipo ARGOTEC® FIXTHERM ÉLITE, consumo 4 - 5 kg/m², reforçada na primeira camada com uma rede de fibra de vidro com tratamento antialcalino de 160 g/m² e malha 4x4 mm, do tipo DANOTHERM® MALHA160 FV, com espessura total de 3 a 5 mm. Aplicação de acabamento à base de revestimento com resina acrílico-estireno, em cor a definir na tabela de cores da DANOSA, do tipo REVESTIDAN® ACRÍLICO, com aplicação prévia de regulador de fundo do tipo REVESTIDAN® SATE FONDO, em cor equivalente à do acabamento.
Os suportes deverão apresentar-se limpos, sãos, coesos e dimensionalmente estáveis. Será incluída a preparação do suporte, colocação de perfis de arranque e esquina, execução de juntas, cantos, mestras, arestas, reentrâncias, ombreiras e remates nos encontros com paramentos, selados com fita neoprene ou mástique do tipo ELASTYDAN® PU 40. Incluir parte proporcional de impermeabilização de zonas críticas à penetração de água (platibandas, peitoris, arranque, etc.), com argamassa impermeável do tipo DANOCRET® PROTECT 300 ou 500 FLEX. Seguir as recomendações que constam na Ficha Técnica do sistema.
Produtos com marcação CE de acordo com a norma EN 1504-2 e sistema de impermeabilização certificado pela Avaliação Técnica Europeia (ETA) n.º 18/1016.
Download da documentação do sistema FCH9-PT
