NTV6-PT
Cobertura deck com isolamento térmico lã de rocha e membranas betuminosas (bicamada) fixadas mecânicamente
- Impermeabilização: Membrana betuminosa bicamada fixada mecanicamente (SBS)
- Isolamento Térmico: Lã de rocha
- Acabamento: Membrana resistente à intempérie

Cobertura

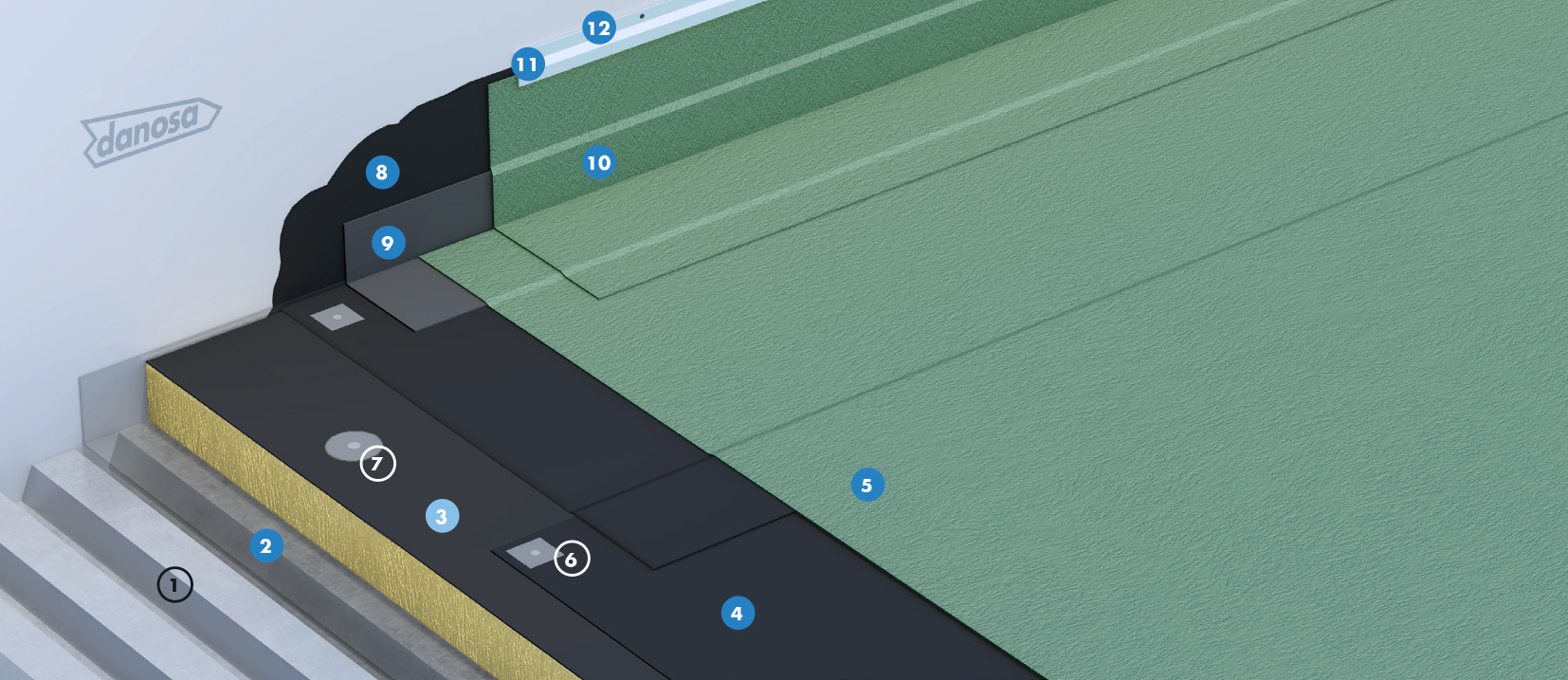

- 1 Suporte de impermeabilização
- 2 Barreira de vapor SELF-DAN® BTM
- 3 Isolamento térmico de lã de rocha de alta densidade
- 4 Membrana impermeabilizante ESTERDAN® FM 30 P ELAST
- 5 Membrana impermeabilizante ESTERDAN® PLUS 50/GP ELAST
- 6 Fixação mecânica do sistema de impermeabilização
- 7 Fixação mecânica do isolamento térmico
Vantagens
Aplicação
Requisitos técnicos
Función | Producto | Descripción | Propiedad | Valor |
---|---|---|---|---|
Barreira de vapor | SELF-DAN® BTM | Membrana betuminosa autoadesiva com acabamento em película à base de poliolefinas coextrudidas. | Resistência à difusão de vapor de água (EN 13984). | μ > 115.000 |
Isolamento térmico | Lã de rocha | Painéis rígidos de lã de rocha de alta densidade. | Condutibilidade térmica (EN 12667). Reação ao fogo (EN 13501-1). | λ = 0,039 W/m·K A1 |
Impermeabilização | ESTERDAN® FM 30 P ELAST | Membrana betuminosa de betume modificado (SBS) com armadura de feltro de poliéster e acabamento em filme plástico. | EN 13707: Membranas betuminosas com armadura para impermeabilização de coberturas. | Guia Europeu ETAG 006: Sistemas de impermeabilização de coberturas com membranas flexíveis fixadas mecanicamente. |
Impermeabilização | ESTERDAN® PLUS 50/GP ELAST | Membrana betuminosa de betume modificado (SBS) com armadura de feltro de poliéster e acabamento em grão de ardósia. | EN 13707: Membranas betuminosas com armadura para impermeabilização de coberturas. | Guia Europeu ETAG 006: Sistemas de impermeabilização de coberturas com membranas flexíveis fixadas mecanicamente. |
Descritivo da Solução
Cobertura plana não transitável (tipo deck) constituída por:
Barreira de vapor à base de membrana betuminosa auto- adesiva SELF-DAN® BTM (opcional), isolamento térmico à base de painéis de lã de rocha, de 100 mm de espessura total, fixos mecanicamente ao suporte (mínimo de 1 fixação por painel); membrana betuminosa de betume modificado com elastómeros SBS, com acabamento em filme plástico, com armadura de feltro de poliéster reforçado, de 3 kg/m2,
ESTERDAN® FM 30 P ELAST fixada mecanicamente ao suporte e membrana betuminosa de betume modificado com elastómeros SBS, autoprotegida com grão de ardósia, com armadura de feltro de poliéster reforçada de 5 kg/m2, ESTERDAN® PLUS 50/GP ELAST aderida à anterior com maçarico. As fixações serão de rosca dupla, com tratamento anti-corrosão 15 ou 30 ciclos Kasternich, eleitas de acordo com as condições exteriores e interiores de humidade, deverão constar de DITE ou ETA de sistema. A densidade das fixações será em função da altura do edifício, exposição e ventos dominantes da zona, altura da platibanda, área aberta ou fechada, etc… aumentando-se nos perímetros (laterais e esquinas). A distância entre fixações não será inferior a 18 cm nem superior a 36 cm. Em caso de necessidade de aumentar a densidade das fixações, estas dispor-se-ão em linhas ou filas complementares (uma ou duas), utilizando uma membrana auxiliar ESTERDAN® FM 30 P ELAST.
Inclui parte proporcional de: encontros com paramentos elevando a impermeabilização 20 cm em sentido vertical acima da cota de acabamento da cobertura, formados por: primário betuminoso de base dissolvente, 0,3 kg/m2, IMPRIDAN® 100; banda de reforço em ângulo de encontro com BANDA DE REFORÇO E 30 P ELAST e banda de acabamento com membrana betuminosa autoprotegida por grão de ardósia e armadura de poliéster reforçado de
5 kg/m2, ESTERDAN® PLUS 50/GP ELAST, ambas totalmente aderidas ao suporte e entre si com maçarico; perfil metálico DANOSA® fixo mecanicamente ao paramento e cordão de selagem ELASTYDAN® PU 40 GRIS entre o paramento e o perfil metálico. Encontros com sumidouros formado por membrana betuminosa de aderência, com acabamento em filme plástico, e com armadura de feltro de poliéster reforçado de 3 kg/m2, ESTERDAN® FM 30 P ELAST fixada mecanicamente ao suporte; RALO DE ESCOAMENTO DE ÁGUAS DE SAÍDA VERTICAL DANOSA® prefabricado em EPDM de diâmetro necessário e provido de abas laterais, soldado à banda de aderência e RALO DE PINHA DANOSA®. Junta de dilatação elevada constituída por: perfil de chapa quinada; primário betuminoso de base dissolvente
0,3 kg/m2, IMPRIDAN® 100; banda de reforço em ângulo de encontro com BANDA DE REFORÇO E 30 P ELAST e banda de acabamento com membrana betuminosa autoprotegida por grão de ardósia e armadura de poliéster reforçado de
5 kg/m2, ESTERDAN® PLUS 50/GP ELAST, ambas totalmente aderidas ao suporte e entre si com maçarico; este tratamento realizar-se-á em ambos os lados da junta elevada.
Produtos providos de marcação CE e sistema de impermeabilização certificado por Avaliação Técnica Europeia (ETA) ESTERDAN® PLUS FM BICAMADA
nº 06/0062. Aplicação em obra conforme a Aprovação Técnica Europeia (ETA) ESTERDAN® PLUS FM BICAMADA nº 06/0062.
Barreira de vapor à base de membrana betuminosa auto- adesiva SELF-DAN® BTM (opcional), isolamento térmico à base de painéis de lã de rocha, de 100 mm de espessura total, fixos mecanicamente ao suporte (mínimo de 1 fixação por painel); membrana betuminosa de betume modificado com elastómeros SBS, com acabamento em filme plástico, com armadura de feltro de poliéster reforçado, de 3 kg/m2,
ESTERDAN® FM 30 P ELAST fixada mecanicamente ao suporte e membrana betuminosa de betume modificado com elastómeros SBS, autoprotegida com grão de ardósia, com armadura de feltro de poliéster reforçada de 5 kg/m2, ESTERDAN® PLUS 50/GP ELAST aderida à anterior com maçarico. As fixações serão de rosca dupla, com tratamento anti-corrosão 15 ou 30 ciclos Kasternich, eleitas de acordo com as condições exteriores e interiores de humidade, deverão constar de DITE ou ETA de sistema. A densidade das fixações será em função da altura do edifício, exposição e ventos dominantes da zona, altura da platibanda, área aberta ou fechada, etc… aumentando-se nos perímetros (laterais e esquinas). A distância entre fixações não será inferior a 18 cm nem superior a 36 cm. Em caso de necessidade de aumentar a densidade das fixações, estas dispor-se-ão em linhas ou filas complementares (uma ou duas), utilizando uma membrana auxiliar ESTERDAN® FM 30 P ELAST.
Inclui parte proporcional de: encontros com paramentos elevando a impermeabilização 20 cm em sentido vertical acima da cota de acabamento da cobertura, formados por: primário betuminoso de base dissolvente, 0,3 kg/m2, IMPRIDAN® 100; banda de reforço em ângulo de encontro com BANDA DE REFORÇO E 30 P ELAST e banda de acabamento com membrana betuminosa autoprotegida por grão de ardósia e armadura de poliéster reforçado de
5 kg/m2, ESTERDAN® PLUS 50/GP ELAST, ambas totalmente aderidas ao suporte e entre si com maçarico; perfil metálico DANOSA® fixo mecanicamente ao paramento e cordão de selagem ELASTYDAN® PU 40 GRIS entre o paramento e o perfil metálico. Encontros com sumidouros formado por membrana betuminosa de aderência, com acabamento em filme plástico, e com armadura de feltro de poliéster reforçado de 3 kg/m2, ESTERDAN® FM 30 P ELAST fixada mecanicamente ao suporte; RALO DE ESCOAMENTO DE ÁGUAS DE SAÍDA VERTICAL DANOSA® prefabricado em EPDM de diâmetro necessário e provido de abas laterais, soldado à banda de aderência e RALO DE PINHA DANOSA®. Junta de dilatação elevada constituída por: perfil de chapa quinada; primário betuminoso de base dissolvente
0,3 kg/m2, IMPRIDAN® 100; banda de reforço em ângulo de encontro com BANDA DE REFORÇO E 30 P ELAST e banda de acabamento com membrana betuminosa autoprotegida por grão de ardósia e armadura de poliéster reforçado de
5 kg/m2, ESTERDAN® PLUS 50/GP ELAST, ambas totalmente aderidas ao suporte e entre si com maçarico; este tratamento realizar-se-á em ambos os lados da junta elevada.
Produtos providos de marcação CE e sistema de impermeabilização certificado por Avaliação Técnica Europeia (ETA) ESTERDAN® PLUS FM BICAMADA
nº 06/0062. Aplicação em obra conforme a Aprovação Técnica Europeia (ETA) ESTERDAN® PLUS FM BICAMADA nº 06/0062.
