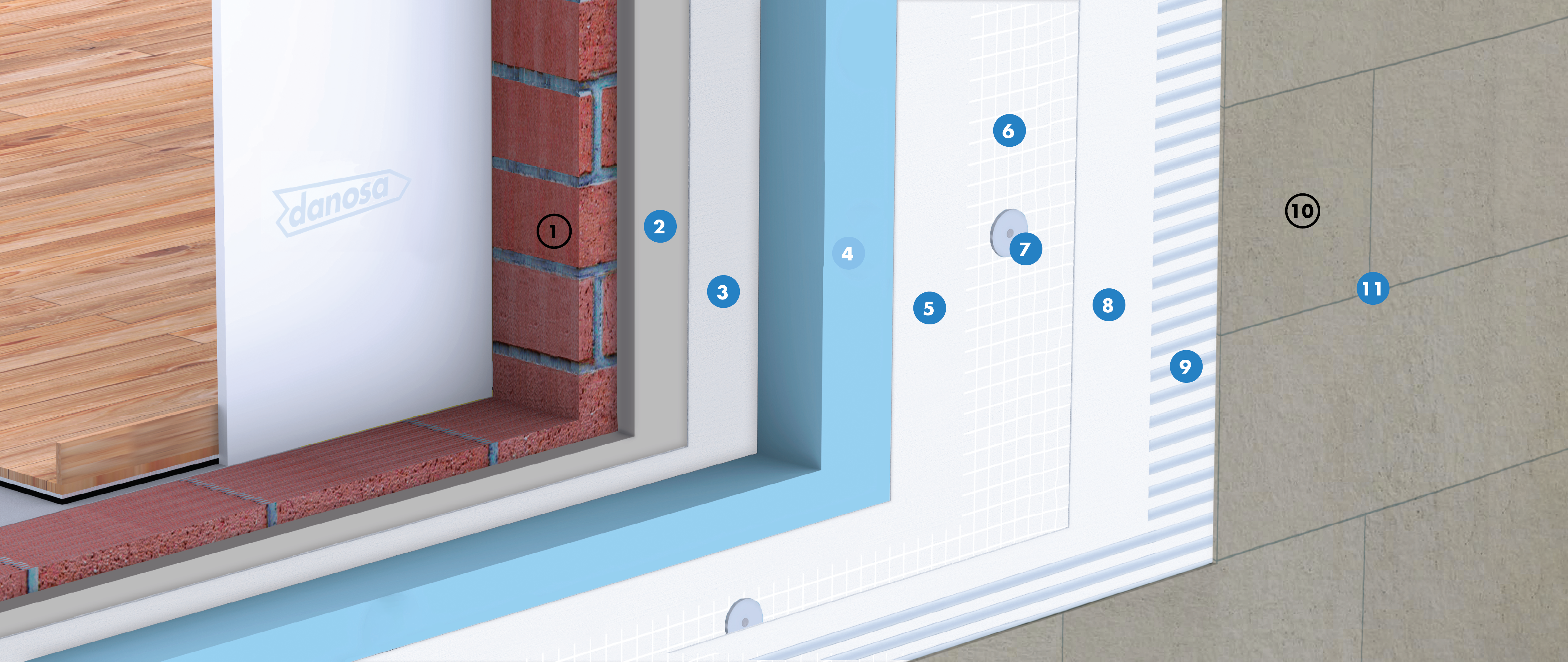

Fachada
- 1 Suporte
- 2 Reboco de regularização ARGOREV® HCG PRO GRX
- 3 Argamassa de colagem ARGOTEC® Fixtherm NetZero
- 4 Isolamento térmico DANOPREN® FS-P
- 5 Regularização e proteção ARGOTEC® Fixtherm NetZero
- 6 Reforço rede fibra de vidro DANOTHERM® Malha FV 160
- 7 Fixação mecânica DANOTHERM® H1 Eco
- 8 Regularização e proteção ARGOTEC® Fixtherm NetZero
- 9 Adesivo cimentício ARGOCOLA® Élite 600
- 10 Revestimento cerâmico
- 11 Argamassa de betumação ARJUNT® Universal
Vantagens
Aplicação
Requisitos técnicos
Função | Produto | Descrição | Propriedade | Valor |
---|---|---|---|---|

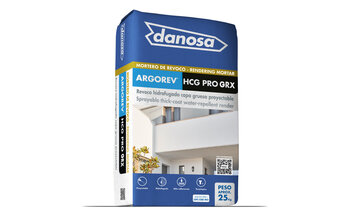

Reboco de regularização | ARGOREV® HCG PRO GRX | Reboco projetado hidrofugado. GP CSIII W2 | Consumo | ≈ 1,6 kg/m² (mm espessura) |
Transmissão de cargas ao suporte | DANOTHERM® Perfil de Arranque PVC | Arranque e reforço do sistema ETICS. | Colocação | A cada 6 m de altura ou 2 pisos |
Argamassa de colagem | ARGOTEC® Fixtherm NetZero | Argamassa polimérica modificada, fibrada, de retração compensada. | Consumo | ≈ 5 kg/m² |
Isolamento térmico | DANOPREN® FS-P | Placas rígidas de poliestireno extrudido (XPS) com elevada resistência. | Condutibilidade térmica (EN 12667) | λ = 0,033 - 0,036 W/m.K |
Argamassa de regularização | ARGOTEC® Fixtherm NetZero | Argamassa polimérica modificada, fibrada, de retração compensada. | Consumo | ≈ 5 kg/m² |
Armadura de reforço | DANOTHERM® Malha FV 160 | Rede de fibra de vidro antialcalina, com quadrícula de 4x4 mm. | Gramagem | 160 g/m² |
Fixação mecânica | DANOTHERM® H1 Eco | Bucha de fixação com prego misto aço/poliamida. | Consumo | Mínimo 8 ud/m² |
Adesivo cimentício | ARGOCOLA® Élite 600 | Adesivo de altas prestações, elevada deformabilidade. | Classificação segundo UNE EN 12004 | C2TES2 |
Revestimento cerâmico | Cerâmica | Cerâmica ≤0,24 m2 /peça (Ref.: 60x40 cm), cor clara. | Peso | ≤ 30 kg/m2 |
Argamassa para betumação | ARJUNT® Universal | Argamassa colorida de betumação, com ação antifúngica. CG2 AW. | Largura da junta | ≥ 5 mm |
Descritivo da Solução
Aplicação de sistema compósito de isolamento térmico pelo exterior do tipo DANOTHERM® CERÂMICO com aplicação prévia de reboco de regularização adequado para colagem de cerâmica, do tipo ARGOREV® HCG PRO GRX ou similar, incluindo todas as argamassas e acessórios constituintes do sistema, com Sistema com Aprovação Técnica Europeia (ETA), classe de reação ao fogo do sistema (EN 13501-1): Euroclasse B-s1, d0, baseado em placas isolantes em poliestireno extrudido, do tipo DANOPREN® FS-P, com XXX mm de espessura, Declaração Ambiental de Produto DAP nº S-P-00501, rótulo ecológico ambiental tipo III,fixas por colagem com argamassa do tipo ARGOTEC® Fixtherm NetZero, Declaração Ambiental de Produto DAP nº S-P-05582, rótulo ecológico ambiental tipo III, com colagem contínua da placa isolante, camada de regularização com argamassa de barramento do tipo ARGOTEC® Fixtherm NetZero, reforçada com uma rede de fibra de vidro com tratamento antialcalino de 160 g/m2 e malha 4x4 mm, do tipo DANOTHERM® Malha 160 FV, com espessura total de 3 a 5 mm, incluindo parte proporcional de faixas de armadura mínimas de 20x40 cm nos peitoris e cantos das janelas, fixação mecânica complementar, com a camada anterior ainda fresca, por meio de buchas expansivas do tipo DANOTHERM® Fixação Mecânica H1 ECO, com ponta metálica e bainha de poliamida de 150 mm, no mínimo de 8 por m2, salientes do suporte em cerca de 1 mm para que possam ser cobertas com a argamassa adesiva. Aplicação de acabamento cerâmico, com dimensão ≤ 0.24 m²/peça (ref: 60x40 cm), cor clara e carga máxima inferior a 30 kg/m², colado com argamassa do tipo ARGOCOLA® Élite 600 (C2TES2), em colagem dupla (no suporte e na peça) e betumação com argamassa antifúngica do tipo ARJUNT® Universal, com espaçamento superior a 5 mm. Deverão ser previstas juntas de fracionamento elásticas com uma distância entre si de aproximadamente 3 m na horizontal e 4 m na vertical, preenchidas com material elástico do tipo ELASTYDAN® PU 40. As juntas de construção devem ser respeitadas, incluindo a preparação do suporte, colocação de perfis de arranque em PVC com malha a cada 5 ou 6 metros de altura ou dois pisos, perfis de esquina, execução de juntas, cantos, mestras, arestas, reentrâncias, ombreiras e remates nos encontros com paramentos, selados com mástique do tipo ELASTYDAN® PU 40. Incluir parte proporcional de impermeabilização de zonas críticas à penetração de água (platibandas, peitoris, arranque, etc.), com argamassa impermeável do tipo DANOCRET® Protect 300 ou 500 Flex. Seguir as recomendações que constam na Ficha Técnica do sistema e as boas práticas de aplicação dos mesmos.
Os suportes deverão apresentar-se limpos, sãos, coesos e dimensionalmente estáveis. Será incluída a preparação do suporte, colocação de perfis de arranque e esquina, execução de juntas, cantos, mestras, arestas, reentrâncias, ombreiras e remates nos encontros com paramentos, selados com fita neoprene ou mástique do tipo ELASTYDAN® PU 40.
Produtos com marcação CE de acordo com a norma EN 1504-2 e sistema certificado pela Avaliação Técnica Europeia (ETA) n.º 23/ 0892.
