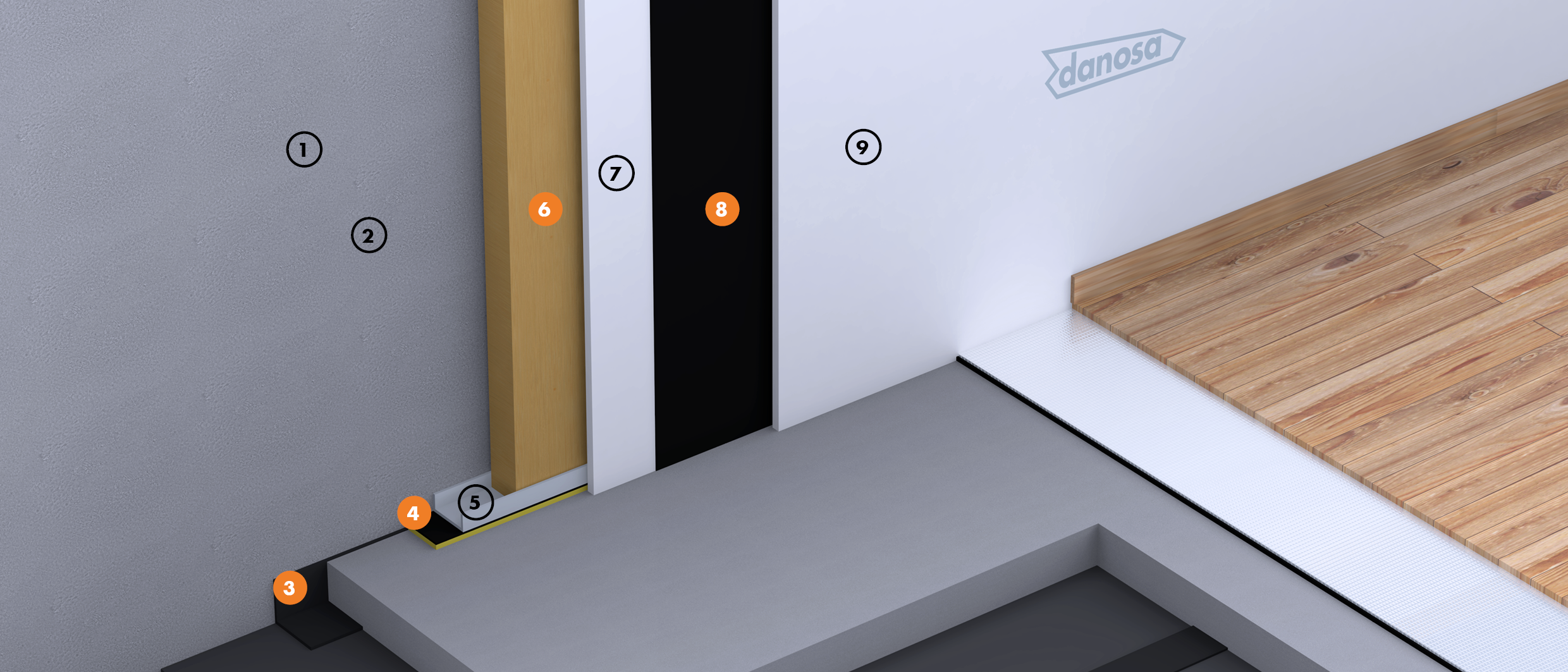

Trasdosado
- 1 Solução de fachada existente
- 2 Emboço ou reboco de 1.5 cm
- 3 Isolamento acústico Dessolidarizador perimetral
- 4 Isolamento acústico FONODAN® 50
- 5 Estrutura de gesso cartonado
- 6 Isolamento acústico em Lã de rocha
- 7 Placa de gesso cartonado de 12.5 mm
- 8 Isolamento acústico Membrana Acústica Danosa M.A.D.® 4
- 9 Placa de gesso cartonado de 12.5 mm
Vantagens
Aplicação
Gráfico
Requisitos técnicos
| Função | Produto | Descrição | Propriedade | Valor |
|---|---|---|---|---|
| Isolamento acústico antiressonante | M.A.D.® 4 | Membrana betuminosa de alta densidade | ΔRA entre elementos rígidos | 4 dBA |
Recomendações
NOTA: Esta ficha pressupõe a integração em um sistema acústico do tipo “caixa flutuante” dentro de “caixa estrutural”.
Considerou-se uma solução base constituída por pano de alvenaria simples de 11cm de largura. Ver pormenores construtivos.
Considerou-se uma solução base constituída por pano de alvenaria simples de 11cm de largura. Ver pormenores construtivos.
Descritivo da Solução
Trasdosado para isolamento acústico de locais com emissão entre 85 e 90 dBA, formada por:
Estrutura de gesso cartonado de 50 mm isolada em todo seu perímetro com bandas autoadesivas antiressonantes FONODAN® 50 e com lã mineral entre os montantes, de 70 kg/m3 de densidade e 40 mm de espessura, colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura com parafusos autoperfurantes e selados; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Estrutura de gesso cartonado de 50 mm isolada em todo seu perímetro com bandas autoadesivas antiressonantes FONODAN® 50 e com lã mineral entre os montantes, de 70 kg/m3 de densidade e 40 mm de espessura, colocação de placa de gesso cartonado de 12,5 mm fixa à estrutura com parafusos autoperfurantes e selados; Membrana acústica Danosa de 4 mm de espessura M.A.D.® 4 agrafada à primeira placa; fixação à estrutura da segunda placa de gesso cartonado de 12,5 mm de espessura por parafusos autoperfurantes, totalmente selado e instalado, preparado para receber o acabamento.
Download da documentação do sistema TRA1-PT
Vídeo de instalação
