ARGOTEC REPARACION R4 RAPIDO
Mortero de reparación estructural de hormigón de fraguado rápido
Variaciones de producto:
ARGOTEC REPARACIÓN R4 RÁPIDO es un mortero polímero modificado (PCC) tixotrópico, monocomponente, de fraguado rápido y sin retracción para reparación estructural de elementos de hormigón, formulado a base de mezcla de conglomerantes hidráulicos, áridos seleccionados, polímeros, inhibidores de la corrosión y fibras que le proporcionan una excelente adherencia y propiedades mecánicas.

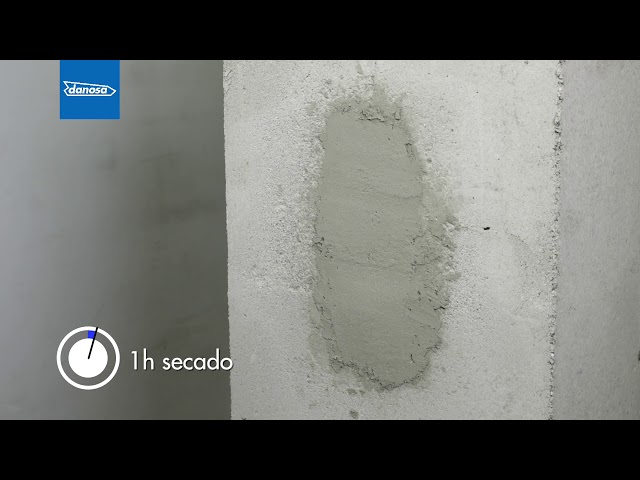

Vídeo de instalación
Campo de Aplicación
- Trabajos de reparación del hormigón. Principio 3. Métodos 3.1 y 3.3.
Memoria descriptiva
- La reparación de elementos de hormigón se ejecutará con el mortero ARGOTEC REPARACIÓN R4 RÁPIDO, de la compañía DANOSA, de clase R4 según la norma UNE EN 1504-3, de acuerdo al principio 3 (métodos 3.1 y 3.3), principio 4 (método 4.4.) o principio 7 (métodos 7.1. y 7.2.). El soporte de colocación estará sano, limpio, exento de partes friables, completamente endurecido y habrá finalizado su tiempo de variación dimensional. Se respetarán las juntas de obra.
Modo de empleo
- Amasar ARGOTEC REPARACIÓN R4 RÁPIDO con 3.75- 4.25 L de agua limpia por saco de 25 kg preferiblemente por medios mecánicas hasta conseguir una mezcla homogénea, cremosa y exenta de grumos.
- Aplicar el mortero manualmente con la paleta en espesores nunca inferiores a los 10 mm. ni superiores a los 30 mm. presionando el mortero con la llana sobre el soporte. El tiempo de aplicación es de aproximadamente 30 minutos dependiendo de las condiciones ambientales.
Limpieza de las herramientas
- Los útiles y herramientas se limpian fácilmente con agua antes de que el adhesivo haya endurecido.
Presentación
- Peso (kg): 25
- Rendimiento (kg/m²): 18 kg/m² y cm de espesor
- Rendimiento en mm de espesor (kg/m²): 1,8
- Apariencia: Polvo
- Color: Gris
- Código de producto: 350145
Datos Técnicos
| Concepto | Valor | Norma |
|---|---|---|
| Masa nominal (kg/m²) | 25 | - |
| Absorción capilar (kg/m²h0.5) | W2 | - |
| Adhesión (N/mm²) | 2 | - |
| Agua de amasado (%) | 16 | - |
| Clasificación según UNE EN 1504-3 | R Rápido (PCC) | - |
| Compatibilidad térmica. Parte I. (N/mm²) | 2 | - |
| Conductividad térmica declarada (W/mK) | 1 | - |
| Contenido en iones cloruro (%) | 0.05 | - |
| Densidad aparente (kg/L) | 1,50 ± 0,16 | - |
| Densidad masa fresca (kg/L) | 1,80 ± 0,16 | - |
| Espesor máximo (mm) | 30 | - |
| Espesor mínimo (mm) | 10 | - |
| Intervalo granulométrico (mm) | 0/2 | - |
| Módulo de elasticidad (GPa) | ≥ 20 | - |
| Permeabilidad al vapor de agua (µ) | Clase I | - |
| Reacción al fuego | A1 | - |
| Resistencia a compresión 1 hora (N/mm²) | ≥ 5 | - |
| Resistencia a compresión 24 horas (N/mm²) | ≥ 15 | - |
| Resistencia a compresión 7 días (N/mm²) | ≥ 30 | - |
| Resistencia a compresión 28 días (N/mm²) | ≥ 45 | - |
| Resistencia a flexión tras 28 días (N/mm²) | ≥ 2 | - |
| Resistencia a la carbonatación | Pasa | - |
| Retracción a los 28 días (mm/m) | ≤ 0,1 | - |
| Sustancias peligrosas | Ver HS | - |
| Tiempo de aplicación (min) | 15 | - |
Datos Técnicos Adicionales
| Concepto | Valor | Norma |
|---|---|---|
| Permeabilidad al CO2 | Clase III | - |
TECH4U - Soporte Técnico On Line
